热电阻信号报警设定器 SWP9002A

2017/4/26 15:27:31 人评论 次浏览 分类:温度变送器  仪表地址:http://yunrun.com.cn/product/992.html

热电阻信号报警设定器SWP9002A把现场的两线制或三线制热电阻信号隔离转换为4-20mA信号输出,同时据用户设定的量程、报警点、报警方式等参数,送出两路继电器报警输出。热电阻信号报警设定器功能相当于带两个报警输出+1路4-20mA电流输出的热电阻温度变送器。

热电阻信号报警设定器技术参数
1、传输误差(精度):0.1%的终值
2、仪表电源:20V-35DCV供电
3、输入信号:一路热电阻信号(Pt100或Cu50)
4、输出信号:一路4-20mA输出,负载能力0-500Ω
5、报警输出数量:2路继电器报警(订货提出要求,可组合为上限/下限报警、上上限/上限报警和下限/下下限报警三种报警模式)
     报警响应时间:≤20ms
     驱动能力:250VAC/2A;30VDC/2A
     负载能力:阻性负载
6、耐压强度:2500VDC时100MΩ以上,1500VAC/分钟
7、工作温度: -25~85℃
8、工作湿度:90%RH(无凝结水)
9、功耗:约2W

热电阻信号报警设定器报警设定值如何修改
仪表电路板上有两个高精度电位器R1和R2,用标准电阻箱模拟三线制热电阻信号接入电流信号报警设定器输入端子,仪表送入需要报警的温度值对应的电阻信号后,调整R1电位器使继电器1刚好动作,则完成报警输出1报警设定值。用同样的方法设定报警输出2的设定值。

热电阻信号报警设定器外形尺寸
外形尺寸:16.5×106×112mm
整机重量:150g

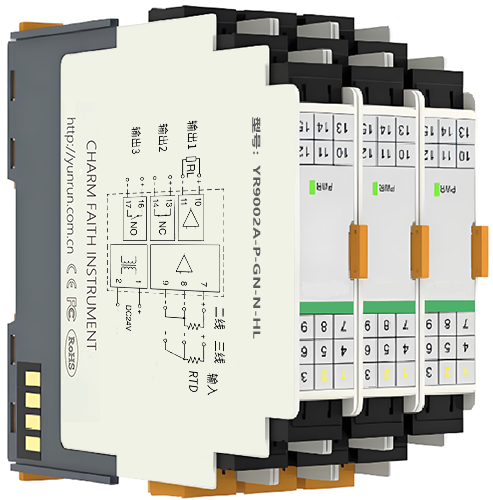

热电阻信号报警设定器
热电阻信号报警设定器外形尺寸

热电阻信号报警设定器结构图
热电阻信号报警设定器结构图

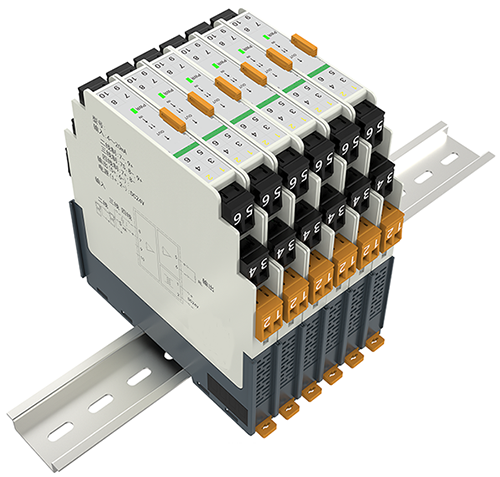

热电阻信号报警设定器安装和拆卸示意图
热电阻信号报警设定器安装和拆卸示意图

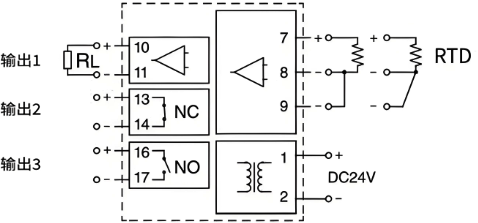

热电阻信号报警设定器接线图
热电阻信号报警设定器接线图

A、仪表输入接线
1、三线制热电阻输入接线
①三线制热电阻A端接报警设定器7#端子
②三线制热电阻B和C端接报警设定器8#和9端子

2、二线制热电阻输入接线
①热电阻两端分别接报警设定器7#和8#端子
②必须将信号报警设定器9#端子和8#端子短接,如果不断接仪表不能正常工作

B、SWP9002A输出接线
1、4-20mA输出接线
信号报警设定器10#端子为4-20mA输出正极;信号报警设定器11#端子为4-20mA输出负极。
2、继电器报警输出
热电阻信号报警设定器13#和14#端子为报警输出ALM1;信号报警设定器15#和16#端子为报警输出ALM2。

C、SWP9002A电源
仪表为DC24V供电,信号报警设定器1#端子接DC24V正极,信号报警设定器2#端子接DC24V负极。

热电阻信号报警设定器选型表
SWP9002A-□□□(量程)
代码 输入信号类型 说明
P Pt100铂电阻输入
C Cu50铜电阻输入
代码 OUT1输出类型 说明
A 4-20mA输出 标准出厂配置
代码 第一报警输出 说明
H 上限报警(常开触点) 标准出厂配置
L 下限报警(常开触点)
代码 第二报警输出 说明
H 上限报警(常开触点)
L 下限报警(常开触点) 标准出厂配置
代码 输出量程 说明
(**) 4-20mA输出对应的量程


选型举例
1、上限/下限报警输出的Pt100信号报警设定器                         SWP9002A-PAHL(0-200℃)
2、上上限/上限报警输出的Pt100信号报警设定器                      SWP9002A-PAHH(0-400)
3、下限/下下限报警输出的Pt100信号报警设定器                      SWP9002A-PALL(-50-200)
4、上限/下限报警输出的Cu50信号报警设定器                          SWP9002A-CAHL(0-100)
5、上上限/上限报警输出的Cu50信号报警设定器                       SWP9002A-CAHH(0-150)
6、下限/下下限报警输出的Cu50信号报警设定器                       SWP9002A-CALL(0-150)
