热电偶信号报警设定器 SWP9001A

2017/4/26 15:23:36 人评论 次浏览 分类:温度变送器  仪表地址:http://yunrun.com.cn/product/993.html

热电偶信号报警设定器SWP9001A把现场的热电偶信号(或毫伏信号)隔离转换为4-20mA信号输出,同时据用户设定的量程、报警点、报警方式等参数,送出两路继电器报警输出。热电偶信号报警设定器功能相当于带两个报警输出和1路4-20mA输出的热电偶温度变送器。

热电偶信号报警设定器与热电偶信号输入、带报警和带4-20mA变送输出的三位控制仪功能一样,热电偶信号报警设定器精度更高!

热电偶信号报警设定器技术参数
1、报警设定器精度:0.1%FS
2、报警设定器电源:20V-35DCV供电
3、输入信号:一路热电偶信号(仪表内置精密自动冷端补偿电路)
4、输出信号:一路4-20mA输出(负载能力0-500Ω)
5、报警输出数量:2路继电器报警(订货提出要求,可组合为上限/下限报警、上上限/上限报警和下限/下下限报警三种报警模式)
     报警响应时间:≤20ms
     继电器触点容量:250VAC/2A;30VDC/2A
     负载能力:阻性负载
6、耐压强度:2500VDC时100MΩ以上,1500VAC/分钟
7、工作温度:-25~85℃
8、工作湿度:<90%RH(无凝结水)
9、功耗:约2W

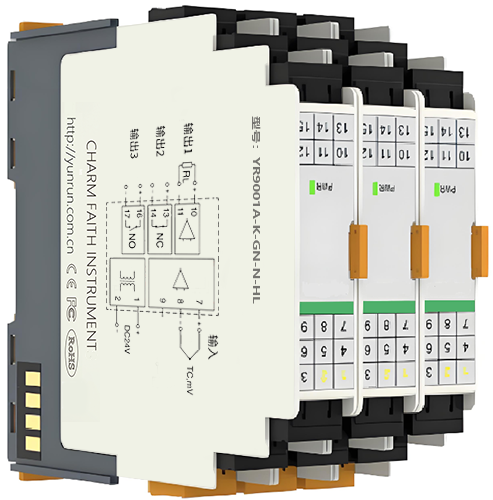

热电偶信号报警设定器
热电偶信号报警设定器报警设定值如何修改
仪表电路板上有两个高精度电位器R1和R2,用过程校验仪模拟热电偶毫伏信号经过零度恒温器后接入电流信号报警设定器输入端子(请参照热电偶信号报警设定器校验接线图),仪表送入需要报警的温度值对应的电阻信号后,调整R1电位器使继电器1刚好动作,则完成报警输出1报警设定值。用同样的方法设定报警输出2的设定值。
热电偶信号报警设定器校验接线图
                                                  热电偶信号报警设定器校验接线图
报警设定器外形尺寸
SWP9001A外形尺寸:16.5×106×112mm
SWP9001A整机重量:150g
热电偶报警设定器外形尺寸

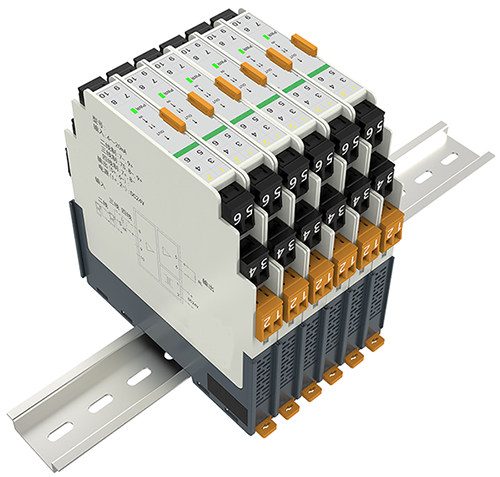

报警设定器结构:35mm导轨卡装,外壳ABS阻燃材料,拔插式端子
报警设定器结构:35mm导轨卡装,外壳ABS阻燃材料,拔插式端子

报警设定器安装及拆卸示意图
报警设定器安装及拆卸示意图

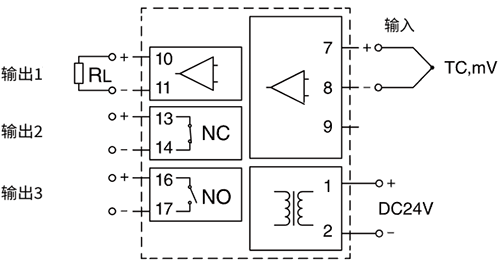

热电偶信号报警设定器接线图
热电偶信号报警设定器接线图
仪表输入接线
①热电偶毫伏正极接报警设定器7#端子
②热电偶毫伏负极接报警设定器8#端子

SWP9001A报警设定器输出接线
1、4-20mA输出接线
信号报警设定器10#端子为4-20mA输出正极;信号报警设定器11#端子为4-20mA输出负极。
2、热电偶报警设定器报警输出
热电偶信号报警设定器13#和14#端子为报警输出ALM1;信号报警设定器15#和16#端子为报警输出ALM2。

SWP9001A报警设定器电源
仪表为DC24V供电,信号报警设定器1#端子接DC24V正极,信号报警设定器2#端子接DC24V负极。

热电偶信号报警设定器选型表
SWP9001A-□□□(量程)
代码 输入信号类型 说明
B B分度号,铂铑30-铂铑6热电偶输入 量程范围400-1800℃
S S分度号,铂铑10-铂热电偶输入 量程范围0-1600℃
R R分度号,铂铑13-铂热电偶输入 量程范围0-1600
K K分度号,镍铬-镍硅热电偶输入 量程范围0-1300
E E分度号热电偶输入 量程范围0-1000℃
T T分度号热电偶输入 量程范围-200.0~400.0℃
J J分度号热电偶输入 量程范围0-1200℃
代码 OUT1输出类型 说明
A 4-20mA输出(与量程对应) 标准出厂配置
代码 第一报警输出 说明
H 上限报警(常开触点) 标准出厂配置
L 下限报警(常开触点)
代码 第二报警输出 说明
H 上限报警(常开触点)
L 下限报警(常开触点) 标准出厂配置
代码 量程 说明
(**)


选型举例
1、上限/下限报警输出的K型热电偶信号报警设定器                     SWP9001A-KAHL(0-1300℃)
2、上上限/上限报警输出的K型热电偶信号报警设定器                  SWP9001A-KAHH(0-1100℃)
3、下限/下下限报警输出的K型热电偶信号报警设定器                  SWP9001A-KALL(0-1200℃)
4、上限/下限报警输出的S型热电偶信号报警设定器                      SWP9001A-SAHL(0-1600℃)
5、上上限/上限报警输出的S型热电偶信号报警设定器                   SWP9001A-SAHH(0-1600℃)
6、下限/下下限报警输出的S型热电偶信号报警设定器                   SWP9001A-SALL(0-1600℃)
