导轨式温度变送器YR9031A

2018/6/4 0:12:07 人评论 次浏览 分类:温度变送器  仪表地址:http://yunrun.com.cn/product/2014.html

YR9031A是导轨式温度变送器,其将热电偶和热电阻信号隔离转换为一路或两路4-20mA输出。导轨式温度变送器YR9031A不论硬件还是软件都采用了模块化设计,最突出特点是它具有输入/输出可组态、高精度、低功耗、高稳定性、高可靠性以及坚固外壳。

导轨式温度变送器亮点
◆ 电源、报警状态指示
◆ 温度传感器输入类型(分度号)、输出信号、量程范围可组态设置
◆ 可选配带浪涌保护、RS485
◆ 输入/输出/电源/通道四隔离
◆ 高精度(热电偶温度变送器精度0.%,热电阻温度变送器精度0.2%)
◆ 高稳定性
◆ 低温度漂移
◆ 坚固耐用的设计,导轨安装
◆ 低功耗设计,可高密度安装

最常用温度变送器型号
一入一出导轨式温度变送器:YR9031A--GN-N-N、YR9031A--GN-LP-N、YR9031A--GN-N-RS485
一入二出导轨式温度变送器:YR9031A--GG-N-N、YR9031A--GG-LP-N、YR9031A--GG-N-RS485

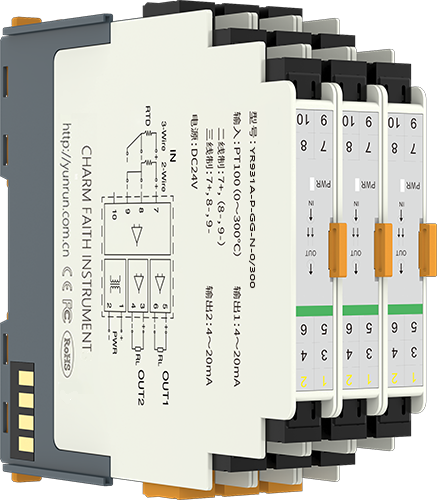

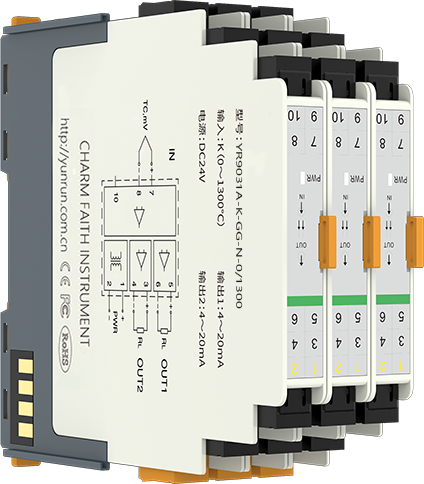

导轨式温度变送器
导轨式温度变送器技术指标
输入阻抗:热电偶输入时≥100kΩ
响应时间:<0.05s(0-90%)(TYP)
波纹:<10mVrms
传输误差:热电偶温度变送器为0.1%的终值,热电阻温度变送器为0.2%的终值
温度系数:50ppm/K的测量值/100Ω负载
耐压强度:500VDC时100MΩ以上,1500VAC/分钟
电磁兼容:符合GB/T1826工业设备应用要求(等同IEC 61326-1)
工作温度:-10~+70℃
工作湿度:小于90%RH(无凝结水)
电源:DC24V±10%
功耗:一入一出温度变送器<1W;一入二出温度变送器<2W
外壳材料:ABS阻燃
重量:约120g

浪涌保护特性(带-LP的温度变送器型号)
最高连续工作电压:30VDC
额定放电电流In:5kA(线对地、线对线)
依据标准:GB/T18802.21-2004

浪涌保护接线注意事项

1、导轨式温度变送器带浪涌保护时,导轨安装温度变送器YR9031A6脚端子必须接地线。
2、采用可拆分接线端子,方便使用。
3、导线采用截面积1.0-2.5mm2。
4、导线裸露长度约8mm,由M3螺钉锁紧。

导轨式温度变送器选型表


YR9031A-①-②③-④-⑤-⑥/⑦


①代码            热电偶或热电阻类型
P                    Pt100热电阻
C                    Cu50热电阻
B                   B分度号热电偶
S                   S分度号热电偶
K                   K分度号热电偶
E                   E分度号热电偶
T                   T分度号热电偶
J                    J分度号热电偶
W                  Wre3-25钨铼热电偶
②代码           导轨式温度变送器第一路输出(OUT1)

G                   直流4-20mA输出,输出阻抗≤500Ω                标准出厂配置
A                   直流-1~5V,输出阻抗≥10kΩ
B                   直流0-5V,输出阻抗≥10kΩ
C                   直流-0-10V,输出阻抗≥10kΩ
D                   直流1-5V,输出阻抗≥10kΩ
E                    直流0-10mA,输出阻抗≤1kΩ
F                    直流0-20mA,输出阻抗≤500Ω
③代码            导轨式温度变送器第二路输出(OUT2)
N                   无第二路输出(一入一出温度变送器必选项)
G                   直流4-20mA输出,输出阻抗≤500Ω                标准出厂配置
A                   直流-1~5V,输出阻抗≥10kΩ
B                   直流0-5V,输出阻抗≥10kΩ
C                   直流-0-10V,输出阻抗≥10kΩ
D                   直流1-5V,输出阻抗≥10kΩ
E                   直流0-10mA,输出阻抗≤1kΩ
F                   直流0-20mA,输出阻抗≤500Ω
④代码           输入带浪涌保护
N                  不带浪涌保护
LP                 浪涌保护
⑤代码           通讯输出
N                  无通讯
RS485           带RS485通讯
⑥代码           导轨式温度变送器量程下限
*                    数字
⑦代码           导轨式温度变送器量程上限
*                    数字

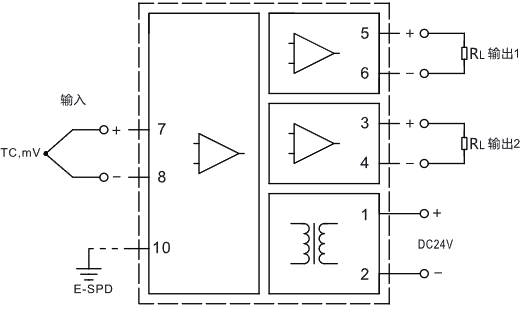

导轨式温度变送器接线图

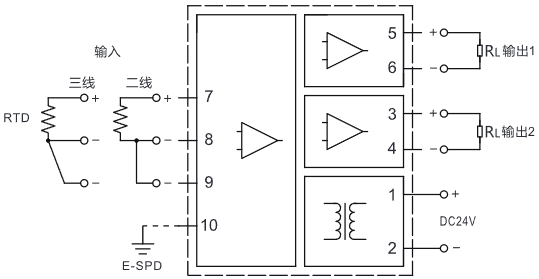

 导轨安装温度变送器接线图

导轨式温度变送器价格
昌晖仪表是高性能导轨式温度变送器生产工厂,导轨式温度变送器价格实惠,与模拟型温度变送器价格接近,期待您的光临!不同信号的导轨式温度变送器价格请与网站客服或公司市场部联系(电话:0871-65127691)。
