电流信号报警设定器 YR9003A

2022/7/9 1:16:09 人评论 次浏览 分类:隔离器  仪表地址:http://yunrun.com.cn/product/991.html

YR9003A电流信号报警设定器接收现场4-20mA信号(可以给两线制或三线制变送器提供隔离电源,并接收变送器送出的4-20mA),经AD采样送到MCU,MCU根据用户设定的量程、报警点、报警方式等参数,控制两个继电器报警输出和一路4-20mA电流信号输出。



电流信号报警设定器技术参数
1、传输误差(精度):0.1%FS
2、YR9003A电源:20V-35DCV供电
3、输入信号:1路4-20mA
4、输出信号:1路4-20mA输出,负载能力0-500Ω
5、报警输出数量:2路继电器报警(用户提出要求,可组合为上限/下限报警、上上限/上限报警和下限/下下限报警三种报警模式);报警响应时间:≤20ms;驱动能力:250VAC/2A或30VDC/2A;负载能力:阻性负载
6、YR9003A耐压强度:2500VDC时100MΩ以上,1500VAC/分钟
7、工作温度: -25~85℃
8、工作湿度:<90%RH(无凝结水)
9、YR9003A功耗:约2W
10、YR9003A电流信号报警设定器整机重量:150g
YR9003A

流信号报警设定器报警设定值如何修改

电流信号报警设定器通常在出厂时由工厂设定好上下限报警值,昌晖仪表目前不提供编程软件和专用编程线在PC机上设置仪表报警值、报警方式及报警回差。校准电流信号报警设定器时,用过程校验仪接入电流信号报警设定器输入端子(参照电流信号报警设定器校验接线图),仪表送入需要报警的电流信号后,对仪表零点、量程和报警进行校准。

电流信号报警设定器外形尺寸
外形尺寸:16.5×106×112mm
电流信号报警设定器外形尺寸

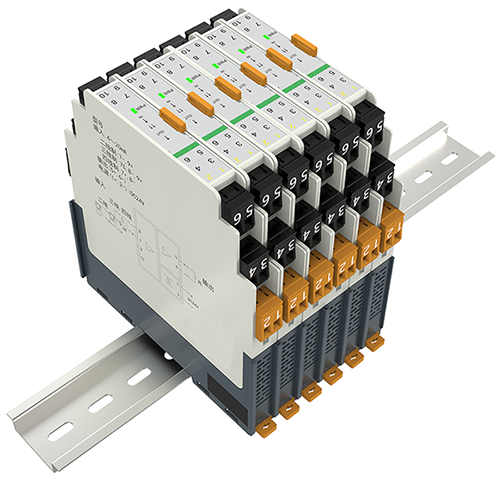

电流信号报警设定器结构:35mm导轨卡装,外壳ABS阻燃材料,拔插式端子
电流信号报警设定器结构尺寸

电流信号报警设定器安装及拆卸示意图
电流信号报警设定器安装及拆卸示意图

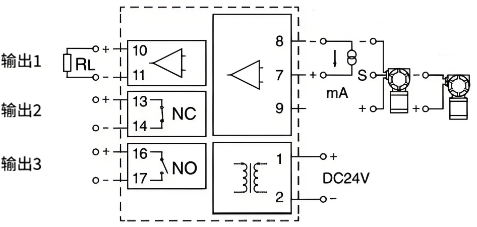

电流信号报警设定器接线图
A、电流信号报警设定器输入接线
1、4-20mA电流输入信号接线
①4-20mA输入信号正极接信号报警设定器7#端子
②4-20mA输入信号负极接信号报警设定器9#端子

2、两线制变送器与电流信号报警设定器接线
①两线制变送器4-20mA输出端子正极接信号报警设定器8#端子
②两线制变送器4-20mA输出端子负极接信号报警设定器7#端子

3、三线制变送器与电流信号报警设定器接线
①三线制变送器4-20mA输出端子正极接信号报警设定器7#端子
②三线制变送器4-20mA输出端子负极接信号报警设定器9#端子
③三线制变送器电源端子正极接信号报警设定器8#端子

B、电流信号报警设定器输出接线
1、4-20mA输出接线
信号报警设定器10#端子为4-20mA输出正极;信号报警设定器11#端子为4-20mA输出负极。
2、继电器报警输出
信号报警设定器13#和14#端子为报警输出ALM1;信号报警设定器15#和16#端子为报警输出ALM2。

C、电流信号报警设定器电源
电流信号报警设定器为DC24V供电,电源正极接信号报警设定器1#端子,电源负极接信号报警设定器2#端子。
电流信号报警设定器接线图

电流信号报警设定器选型表


YR9003A-①-②-③-④⑤-⑥/⑦


①输入信号类型
[0]:4-20mA


②导轨式热电偶信号报警设定器输出(OUT1)
[GN]:一路4-20mA输出,输出阻抗≤500Ω,标准出厂配置


③输入带浪涌保护
[N]:不带浪涌保护
[LP]:浪涌保护


④第一报警输出
[H]:上限报警(常开触点)
[L]:下限报警(常开触点)


⑤第二报警输出
[H]:上限报警(常开触点)
[L]:下限报警(常开触点)



表报警模式和报警值设置由生产厂家按用户选型做好
1、上限/下限报警输出的信号报警设定器:YR9003A-0-GN-HL
2、上上限/上限报警输出的信号报警设定器:YR9003A-0-GN-HH
3、下限/下下限报警输出的信号报警设定器:YR9003A-0-GN-LL
