信号隔离器 YR9034A 一入二出

2016/9/12 21:55:01 人评论 次浏览 分类:信号隔离器  仪表地址:http://yunrun.com.cn/product/250.html

信号隔离器也被称为信号调理器和信号分配器,一入二出信号隔离器功能为将一路4-20mA输入信号经运算、干扰抑制、提高“输入-输出-电源-通道”之间的电气隔离性能等处理后转换成与输入信号隔离的两路1-5V或4-20mA直流信号输出,供给指示仪、记录仪、PLC和DCS系统,完善和补充系统模拟I/O插件功能,增加系统适用性和现场环境下的可靠性,广泛应用于油田、石化、电力、冶金、水泥等行业的重大工程中。

YR9034A高性能低功耗信号隔离器是昌晖推出的性能能与进口隔离器媲美的信号隔离模块,产品持续批量出口国外。

信号隔离器特点
1、YR9034A和SWP7037系列隔离器面板带电源指示灯。
2、SWP7037隔离器面板带输出信号零点和满度调整电位器;YR9034A为微处理器自动校准,稳定性和精度更好。
3、YR9034A和SWP7037系列模块带电源反接保护。
4、极高的稳定性,确保准确度多年不变。
5、小型化卡装式DIN导轨结构 和低功耗设计,YR9034A更适合高密度安装。
6、信号隔离器电源-输入-输出-输出与输出通道间采用高效磁隔离技术隔离(四隔离技术),对高、低频干扰能进行有效的抑制,在强辐射环境中亦能可靠应用。
7、昌晖工厂信号隔离器使用进口名牌电子元器件,用SMT工艺生产,产品长期运行可靠性、稳定性和精确度更胜一筹。
8、SWP7037为传统外形ABS外壳;YR9034A为最新专利外壳结构件,产品厚度12.5mm(超薄型),适合密集安装。
9、隔离器接线端子可以带电拔插,方便使用单位现场安装及调试。隔离器接线端子可以拆卸。
YR9034A信号隔离器
YR9034A模块核心技术
1、YR9034A模块传承SWP8000和SWP9000系列隔离模块所有功能和成熟核心技术优势。
2、YR9034A模块有输入过流保护,具有浪涌保护功能。昌晖仪表将高端进口隔离器和安全栅才具有的保护功能移植到YR9034A智能模块上,提高产品性价比(订货时需要说明,在常规出厂产品价格基础上另适当收费)
3、YR9034A低功耗极低,有效提高产品稳定性和延长电子器件老化时间,YR9034A高性能信号隔离器尤其适用于水泥厂、电力、石化、化工等高温、高湿度、高粉尘、强干扰和高密度安装的工况环境中。昌晖仪表隔离器等在老挝中亚水泥厂等常年40-50℃室温环境、几百台密集安装、高粉尘、高湿度、强电磁干扰环境中保持6年零故障运行。
4、YR9034A模块有输入信号开路、短路、反接 和超量程报警功能,出现报警时面板报警指示灯亮。该技术目前在国外高端隔离器和安全栅上使用。
5、YR9034A在温度漂移、长期稳定性、可靠性、抗干扰、低温度漂移、低功耗、高隔离强度等八个方面性能指标达到或超过国外进口信号隔离器技术水平,信号隔离器品牌是靠品质、市场占有率和服务建立的!您可参阅本站技术文章。
6、YR9034A模块为超薄外形,外壳为蓝黑相间,厚度仅12.5mm。产品外形尺寸:厚12.5×宽106×高112mm。
8、YR9034A为通用型智能隔离变送器,信号隔离器和隔离配电器功能在壹台仪表上同时实现。
9、由于本产品采用数字化结构,并采取环境温度自动补偿,零点和满度自动校准等先进技术,长年保证精度在规定范围内,使用单位不需经常校准。
10、高品质产品是昌晖仪表制造有限公司搞好服务的底气和迅速提高信号隔离器品牌知名度的根本,目前YR9034A质保期三年

 YR9034A               信号隔离器正面                           SWP7037

YR9034A技术参数                                                                                 SWP7037技术参数和SWP9034技术参数
输入信号:输入一路4-20mA                                                                  输入信号:输入一路4-20mA
输出信号:输出两路4-20mA                                                                  输出信号:输出两路4-20mA
电源:DC24V±10%                                                                               电源:24-35VDC
精度:电流、电压、电位计信号<0.1%F.S                                              精度:0.2%F.S(SWP7037)/0.5%F.S (SWP9034)
电源指示:PWR:电源指示灯(红色)                                                   电源指示:电源指示灯
输入报警:输入信号开路、短路、反接、超量程报警灯亮                         输入报警:无此功能
波纹:<10mVrms
温度漂移:<50ppm/K的测量值/100Ω负载                                           温度漂移:<100ppm/K的测量值/100Ω负载
温度系数:0.0050F.S/℃                                                                        温度系数:0.01%F.S/℃
绝缘强度:输入、输出和电源之间  AC2500V/分钟                                 绝缘强度:输入、输出和电源之间,AC2000V/分钟
负载电阻:250-750Ω                                                                            负载电阻:250-750Ω
浪涌保护:最高连续工作电压30VDC(线对地、线对线)                       浪涌保护:无此功能
响应时间:<0.05S(0-90%)                                                               响应时间:<0.1S(0-90%)
编程:输入输出可编程(定制生产)                                                       编程:无此功能
集中供电:可集中供电 (定制生产                                                      集中供电:无此功能
绝缘电阻:输入、输出和电源之间,100MΩ(DC500V)                       绝缘电阻:输入、输出和电源间,100MΩ(DC500V)
消耗功率:<1.0W                                                                                消耗功率:2W
工作温度:-25-85℃(可正常工作在高温环境中)                                  工作温度:0-60℃
湿度:<95%RH                                                                                    湿度:<95%RH
外壳材料:新开模ABS阻燃外壳结构件                                                    外壳材料:ABS外壳结构件
外形尺寸:厚12.5×宽106×高112mm(超薄)                                      外形尺寸:厚23×宽100×高115mm
重量:约130克                                                                                      重量:100克
质保期:36个月                                                                                     质保期:18个月

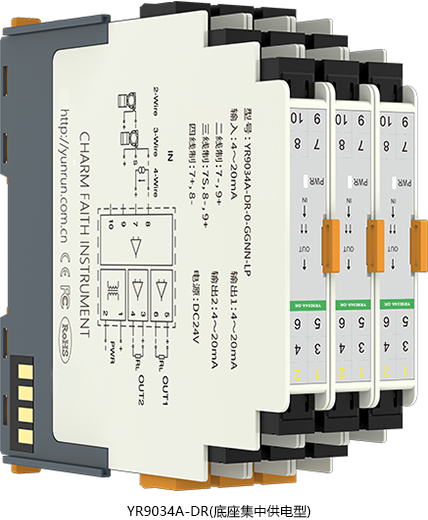

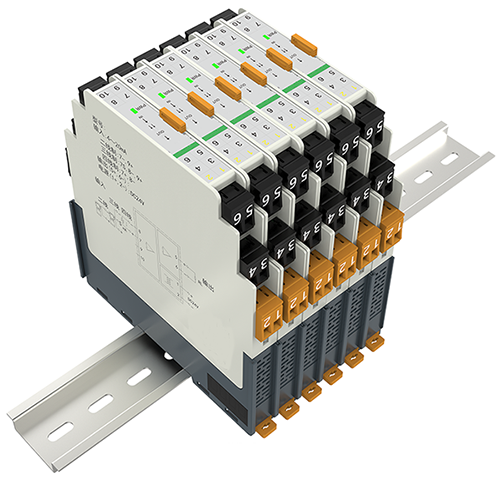

YR9034A信号隔离器外观

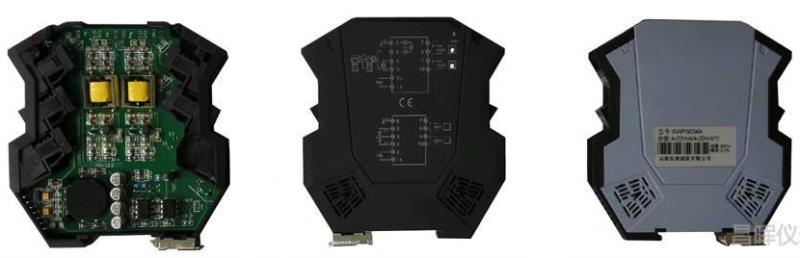

信号隔离器主板(无电位器)                          信号隔离器右侧                                    信号隔离器左侧


信号隔离器接线图
YR9034A信号隔离器融合信号隔离器和配电器功能为一体,可以接收电流源4-20mA信号,也可以接收来自二线制、三线制和四线制变送器的4-20mA信号,用户用一台仪表接不同端子就轻松实现各种功能需求。亲,信号隔离器那么好用,您还不选用试一试?还不放心?赶紧联系客户申请样机试用!

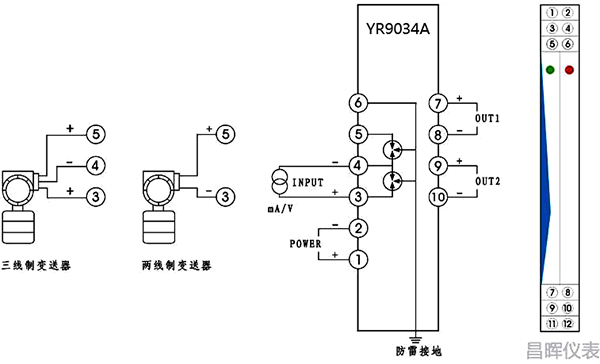

YR9034A信号隔离器接线图

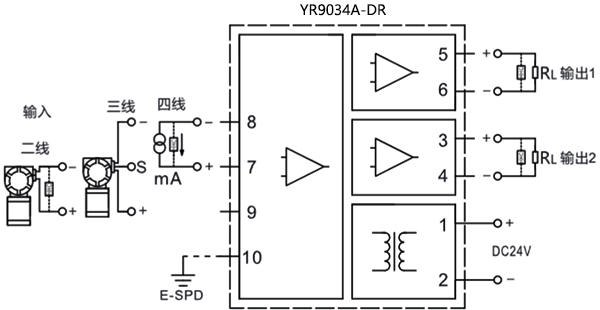

YR9034A高性能信号隔离器接线图

SWP7037       SWP7037信号隔离器接线图

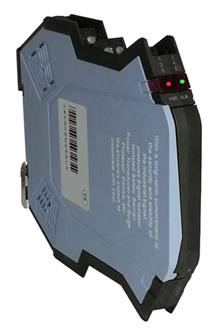

SWP7037信号隔离器                                                                          SWP7037接线图                SWP9034接线图

信号隔离器选型表

YR9034A-①-②③-④

①代码

输入信号类型

说明

0

4-20mA输入,输入阻抗≤100Ω

标准出厂配置

1

0-75mV,输入阻抗≥100kΩ

可以用作直流电流变送器

2

0-5V,输入阻抗≥100kΩ



3

0-10V,输入阻抗≥100kΩ



4

0-250V,输入阻抗≥100kΩ



5

0-10mA,输入阻抗≤100Ω



6

0-20mA,输入阻抗≤100Ω



②代码

OUT1输出类型

说明

G

直流4-20mA输出,输出阻抗≤500Ω

标准出厂配置

A

直流0-5V,输出阻抗≥10kΩ



B

直流0-10V,输出阻抗≥10kΩ



C

直流-10V~+10V,输出阻抗≥10kΩ



D

直流1-5V,输出阻抗≥10kΩ



E

直流0-10mA,输出阻抗≤1kΩ



F

直流0-20mA,输出阻抗≤500Ω



③代码

OUT2输出类型

说明

N 无第二路输出

G

直流4-20mA输出,输出阻抗≤500Ω

标准出厂配置

A

直流0-5V,输出阻抗≥10kΩ



B

直流0-10V,输出阻抗≥10kΩ



C

直流-10V~+10V,输出阻抗≥10kΩ



D

直流1-5V,输出阻抗≥10kΩ



E

直流0-10mA,输出阻抗≤1kΩ



F

直流0-20mA,输出阻抗≤500Ω



④代码

输入带浪涌保护

说明

N

输入不带浪涌保护

标准出厂配置

LP

输入带浪涌保护;In:5KA,Imax:10KA



浪涌保护特性(带-LP的型号)
最高连续工作电压:30VDC
额定放电电流In:5kA(线对地、线对线)
最大放电电流Imax:10kA(线对地)
依据标准:GB/T 18802.21-2004
浪涌保护接线注意事项
带浪涌保护时,仪表6脚端子必须接地线;采用可拆分接线端子,方便使用;导线采用截面积0.5mm2-2.5mm2;导线裸露长度约8mm,由M3螺钉锁紧


选型举例

①订货型号:YR9034A-0-GG-N
0.1%精度,4-20mA输入,两路4-20mA输出,DC24V供电信号隔离器(产品融普通信号隔离器和配电器功能为一体)

②订货型号:YR9034A-0-GG-LP
0.1%精度,4-20mA输入,两路4-20mA输出,DC24V供电信号隔离器,输入带浪涌保护
③订货型号:YR9034A-0-GN-N
0.1%精度,4-20mA输入,一路4-20mA输出,DC24V供电信号隔离器(产品融普通信号隔离器和配电器功能为一体)
④订货型号:YR9034A-3-BB-N
0.1%精度,0-10V输入,两路0-10V输出,DC24V供电信号隔离器
