无源温度变送器(输出侧获取能量) YR9231A

2018/4/3 1:47:22 人评论 次浏览 分类:无源隔离器  仪表地址:http://yunrun.com.cn/product/1157.html

YR9231A无源热电阻温度变送器从输出侧获取能量(二线制4-20mA输出),无需外供电源,将1路热电阻Pt100、Cu50信号隔离、转换为1路两线制4-20mA输出。无源交热电阻温度变送器用35mm导轨安装,2500VDC隔离耐压,精度为0.3%。YR9231A无源温度变送器可直接替代两线制温度变送器

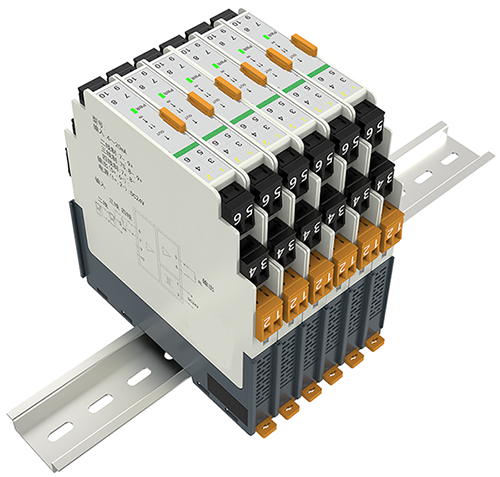

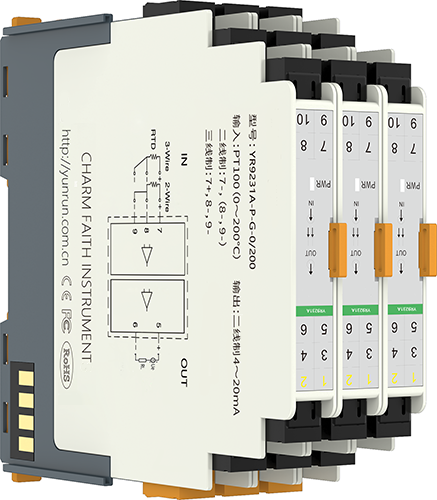

YR9231A无源温度变送器
无源温度变送器技术参数
激励电流:800μA
长线补偿:200Ω(线阻)
响应时间:<0.05s(00-90%)(TYP)
波纹:10mVrms
无源温度变送器精度:0.3%的终值
温度系数:15ppm/k的测量值/100负载
耐压强度:2500VDC时100MΩ以上,1500VDC/分钟
电磁兼容性:符合GB/T18268工业设备应用要求(等同IEC61326-1)
工作温度:-25℃~+85℃
工作湿度:<90%RH(无凝结水)
外壳材料:ABS阻燃
无源温度变送器重量:约70g
外形尺寸:厚12.5mm×宽106mm×高112mm
输入断线报警电流:IL≤2mA或IH≥22mA

无源温度变送器外形尺寸图
无源温度变送器外形尺寸图

无源温度变送器结构图
输出侧获取能量无源温度变送器结构图


输出侧获取能量无源温度变送器特点
1、易连接、长寿命
2、输入、输出间隔离
3、自供电(输出端取电)
4、外形小巧,厚度仅为16.5mm
4、35mm DIN导轨安装,拔插式端子
5、高精度,高稳定性,高可靠性,低功耗设计,极低温度漂移


出侧获取能量无源温度变送器型号选型表


YR9231A-①-②-③/④
①代码            热电阻或热电偶类型
P                    Pt100热电阻
C                    Cu50热电阻
B                    B分度号热电偶
S                    S分度号热电偶
K                    K分度号热电偶
E                    E分度号热电偶
T                    T分度号热电偶
J                     J分度号热电偶
W                   Wre3-25钨铼热电偶

②代码            输出
G                    一路二线制4-20mA输出(需要DC24V供电,按二线制回路接线)
③代码            无源热电阻温度变送器量程下限
*                     数字
④代码            无源热电阻温度变送器量程上限
*                     数字
选型举例
①型号:YR9231A-P-G-0/100
一入一出,输出侧获取能量无源热电阻温度变送器,1路输入Pt100热电阻,
量程0-100℃,1路二线制4-20mA输出

②型号:SWP9231A-C-G-0/100
  一入一出,输出侧获取能量
无源热电阻温度变送器,1路输入Cu50热电阻,量程0-100℃,1路二线制4-20mA输出

③型号:SWP9231A-K-G-0/1300
  一入一出,输出侧获取能量
无源热电偶温度变送器,1路输入K分度号热电偶,量程00-1300℃,1路二线制4-20mA输出

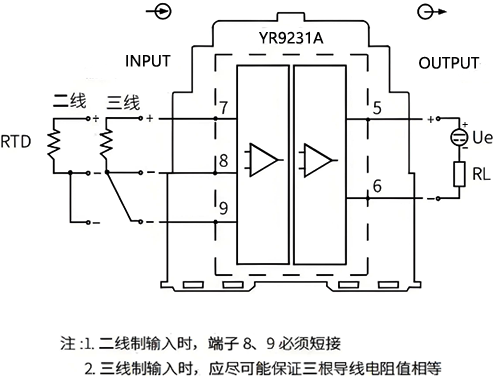

输出侧获取能量无源热电阻温度变送器接线图
