无源信号隔离器(输出侧获取能量) YR9201A

2018/6/5 17:26:55 人评论 次浏览 分类:无源隔离器  仪表地址:http://yunrun.com.cn/product/1120.html

YR9201A无源信号隔离器从输出侧获取能量,实现将输入信号(0-75mV、0-5V、0-10V、0-250V、0-10mA、0-20mA和4-20mA)隔离和转换,以两线制输出4-20mA,可以很好的解决信号电源冲突问题。昌晖仪表无源信号隔离器精度0.1%,2500VDC隔离耐压,三年超长质保期,超薄外形。产品在精度、稳定性、可靠性、隔离强度、温度漂移、响应时间、绝缘电阻、负载电阻、输出波纹和功耗主要技术达到国内领先技术水平。

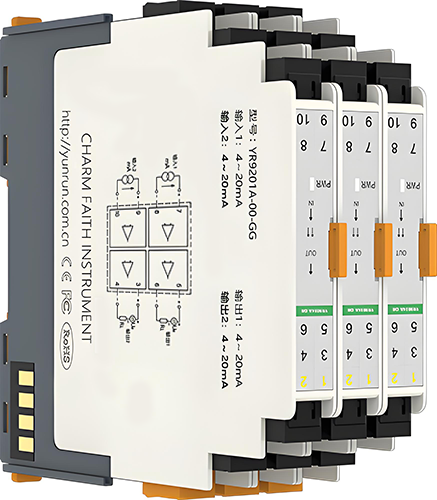

             输出侧获取能量无源信号隔离器
输出侧获取能量无源信号隔离器特点
1、易连接、长寿命
2、输入、输出间隔离
3、自供电(输出端取电)
4、外形小巧,厚度仅为12.5mm
4、35mm DIN导轨安装,拔插式端子
5、高精度,高稳定性,高可靠性,低功耗设计,极低温度漂移
6、输出侧获取能量
7、输入阻抗:电压型≥100kΩ,电流型≤100Ω
8、输出阻抗:0-500Ω(端口内部电源DC24V时)
9、响应时间:<0.05s(0-90%)(TYP)
10、波纹:<10mVrms
11、传输误差:0.1%的终值
12、温度系数:15ppm/k的测量值/100负载
13、耐压强度:2500VDC时100MΩ以上,1500VDC/分钟
14、电磁兼容性:符合GB/T18268工业设备应用要求(等同IEC61326-1)
15、工作温度:-25℃~+85℃
16、工作湿度:<90%RH(无凝结水)
17、外壳材料:ABS阻燃
18、重量:约70g
19、外形尺寸:厚12.5mm×宽106mm×高112mm

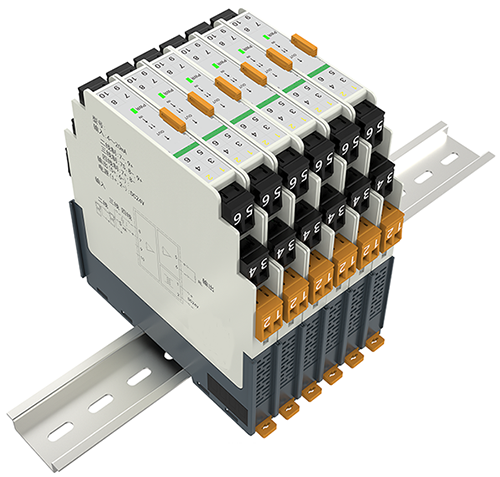

产品结构
35mm导轨卡装,外壳ABS阻燃材料,拔插式端子
SWP9201A无源信号隔离器的结构

输出侧获取能量信号隔离器选型表

YR9201A-①-②
①代码               输入信号类型
1                       0-75mV,输入阻抗≥100kΩ
2                       0-5V,输入阻抗≥100kΩ
3                       0-10V,输入阻抗≥100kΩ
4                       0-250V,输入阻抗≥100kΩ
5                       0-10mA,输入阻抗≤100Ω
6                       0-20mA,输入阻抗≤100Ω
0                       4-20mA,输入阻抗≤100Ω   标准出厂配置
8                       用户特定参数
②代码               输出信号
G                       两线制输出4-20mA输出     标准出厂配置
常用无源信号隔离器举
型号:YR9201A-0-G
一入一出,输出侧获取能量无源信号隔离器,1路输入4-20mA,1路二线制输出4-20mA

型号:YR9201A-5-G
一入一出,输出侧获取能量无源信号隔离器,1路输入0-10mA,1路二线制输出4-20mA

型号:YR9201A-6-G
一入一出,输出侧获取能量无源信号隔离器,1路输入0-20mA,1路二线制输出4-20mA

型号:YR9201A-1-G
一入一出,输出侧获取能量无源信号隔离器,第1路输入0-75mV/二线制输出4-20mA

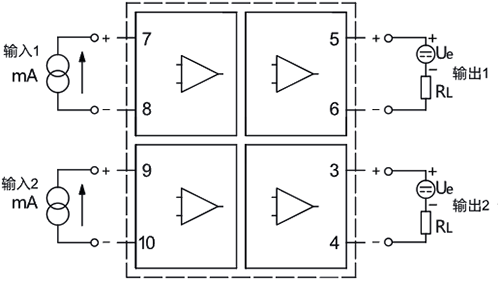

输出侧获取能量无源信号隔离器接线图

输出侧获取能量无源信号隔离器接线图-SWP9201A
