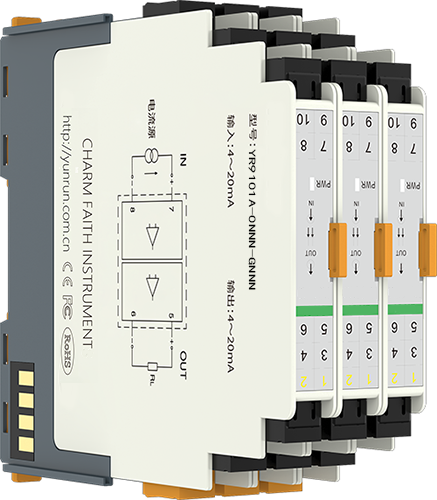

一入一出和二入二出无源信号隔离器外形

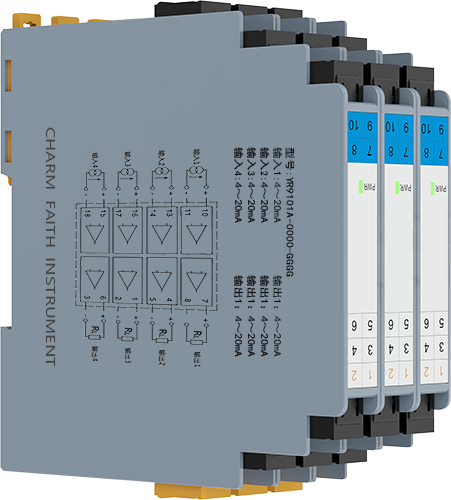

三入三出和四入四出无源信号隔离器外形

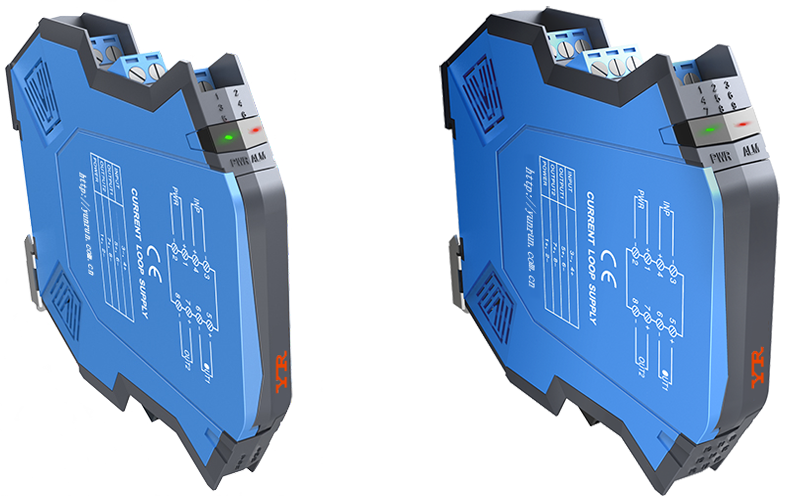

常用无源信号隔离器举例
一入一出无源信号隔离器：YR9101A-0NNN-GNNN
二入二出无源信号隔离器：YR9101A-00NN-GGNN/相当于2台一入一出无源信号隔离器
三入三出无源信号隔离器：YR9101A-000N-GGGN/相当于3台一入一出无源信号隔离器
四入四出无源信号隔离器：YR9101A-0000-GGGG/相当于4台一入一出无源信号隔离器
输入侧获取能量无源信号隔离器特点
1、易连接、长寿命
2、输入、输出间隔离
3、外形小巧，厚度仅为12.5mm(一入一出和一入二出)或16.5mm(三入三出和四入四出)
4、35mm DIN导轨安装，拔插式端子
5、高精度，高稳定性，高可靠性，低功耗设计，极低温度漂
无源信号隔离器技术指标
最小工作电流：＜20μA
压降：＜1.8V
过载：100mA，30V
响应时间：＜0.05s(0-90%)(TYP)
波纹：＜10mVrms
传输误差：0.1%的终值(0-500Ω负载)
附加误差：0.05%的测量值/100Ω负载
温度系数：15ppm/k的测量值/100负载
耐压强度：2500VDC时100MΩ以上，1500VDC/分钟
电磁兼容性：符合GB/T18268工业设备应用要求(等同IEC61326-1)
工作温度：-25℃～+85℃
工作湿度：＜90%RH(无凝结水)
外壳材料：ABS阻燃
重量：一入一出、二入二出无源信号隔离器约70g；三入三出、四入四出无源信号隔离器约150g；
外形尺寸：厚12.5×宽106×高112mm(一入二出和二入二出)；厚16.5×宽106×高112mm(三入三出和四入四出)
输入侧获取能量无源信号隔离器选型表
YR9101A-①②③④-⑤⑥⑦⑧
①第一通道输入信号类型
[1]：0-10mA[输入阻抗=输出负载80Ω(RL)]
[2]：0-20mA[输入阻抗=输出负载80Ω(RL)]
[0]：4-20mA[输入阻抗=输出负载80Ω(RL)]
②第二通道输入信号类型
[N]：无第二通道输入
[1]：0-10mA[输入阻抗=输出负载80Ω(RL)]
[2]：0-20mA[输入阻抗=输出负载80Ω(RL)]
[1]：4-20mA[输入阻抗=输出负载80Ω(RL)]
③第三通道输入信号类型
[N]：无第三通道输入
[1]：0-10mA[输入阻抗=输出负载80Ω(RL)]
[2]：0-20mA[输入阻抗=输出负载80Ω(RL)]
[1]：4-20mA[输入阻抗=输出负载80Ω(RL)]
④第四通道输入信号类型
[N]：无第四通道输入
[1]：0-10mA[输入阻抗=输出负载80Ω(RL)]
[2]：0-20mA[输入阻抗=输出负载80Ω(RL)]
[1]：4-20mA[输入阻抗=输出负载80Ω(RL)]
⑤第一通道输入对应输出
[E]：0-10mA输出
[F]：0-20mA输出
[G]：5-20mA输出
[D]：1-5V输出
⑥第二通道输入对应输出
[N]：无第二通道输出
[E]：0-10mA输出
[F]：0-20mA输出
[G]：5-20mA输出
[D]：1-5V输出
⑦第三通道输入对应输出
[N]：无第三通道输出
[E]：0-10mA输出
[F]：0-20mA输出
[G]：5-20mA输出
[D]：1-5V输出
⑧第四通道输入对应输出
[N]：无第四通道输出
[E]：0-10mA输出
[F]：0-20mA输出
[G]：5-20mA输出
[D]：1-5V输出
注意：输入信号所有通道必须一样；输出信号所有通道必须一样。
无源信号隔离器接线图
1、一入一出输入侧获取能量无源信号隔离器接线图

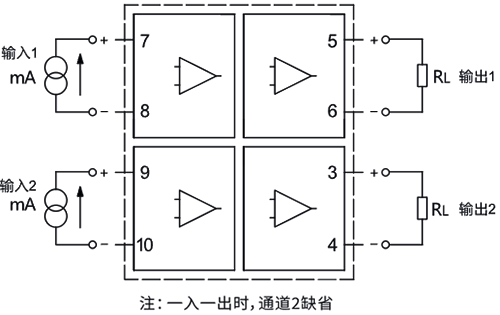

2、二入二出输入侧获取能量无源信号隔离器接线图

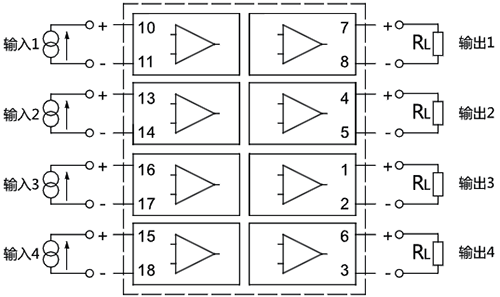

3、三入三出和四入四出输入侧获取能量无源信号隔离器接线图
