RS485集线器HUB

RS485集线器HUB将1路RS485输入分割为2~4路RS485高可靠性的独立输出，提供复杂电磁场环境下的星型RS485总线连接，用户可以轻易改善RS485总线结构，分割网段，提高通信可靠性。RS485集线器HUB传输速率达115.2kbps，RS485接口端采用光电隔离技术，防止上雷击浪涌引入转换器及设备，内置的光电隔离器及600W浪涌保护电路，能够提供2500V的隔离电压，当雷击或者设备故障产生时，出现问题的网段将被隔离，可以有效地抑制闪电(Lighting)和ESD，同时可以有效的防止雷击和共地干扰，以确保其他网段的正常工作。这一性能大大提高了现有RS485网络的可靠性，有效缩短了网络的维护时间。供电采用外接DC24V电源供电，安全可靠，可应用于户外工程。



在RS485工作模式，RS485集线器HUB采用的判别电路能够自动感知数据流方向，并且自动的切换使能控制电路，轻松解决RS485收发转换时延问题；RS485接口传输距离大于1200米、性能稳定。RS485集线器是一款高可靠性且价格适宜的数据接口转换产品，合理的利用YR-9000HUB可以助您设计出高可靠的RS485系统。

比如在不间断运行的高速公路、室外电力铁塔以及无人值守基站等领域的视频监控系统，在视频监控系统中RS485集线器HUB不可或缺且通讯距离远，负载能力强，传输稳定，助力于降低项目成本，又提高工作效率。

RS485集线器技术指标
1、输入信号：1路符合EIA/TIA标准的RS485信号
2、输出信号：符合EIA/TIA标准的RS485信号，最多4路输出
3、工作方式：异步半双工
4、传输速率：300bps-115.2kbps
5、传输距离：0-1200m(115.2Kbps-300bps)
6、接口保护：每线600W雷击浪涌保护
7、绝缘强度：1500VAC/1分钟
8、绝缘电阻：＞100MΩ(500VDC)
9、电磁兼容性：符合GB/T18268工业设备应用要求(等同IEC61326-1)
10、工作温度：-25℃~+85℃
11、工作湿度：＜90%RH(无凝结水)
12、电源：24VDC±10%
13、外壳材料：ABS阻燃
14、重量：约90克
15、外型尺寸：16.5×106×112mm(厚×宽×高)
16、质保：3年

常用RS485集线器型号举例

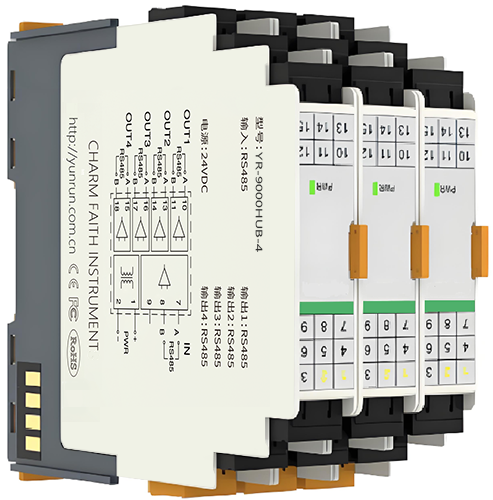

YR-9000HUB-1  一路RS485输入，一路RS485输出，DC24V供电
YR-9000HUB-2  一路RS485输入，二路RS485输出，DC24V供电
YR-9000HUB-3  一路RS485输入，三路RS485输出，DC24V供电
YR-9000HUB-4  一路RS485输入，四路RS485输出，DC24V供电

RS485集线器选型表

[4]：输出为四通道

---

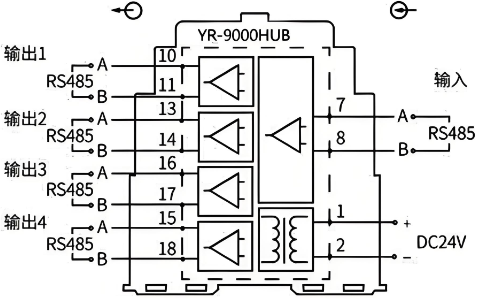

RS485集线器接线图
