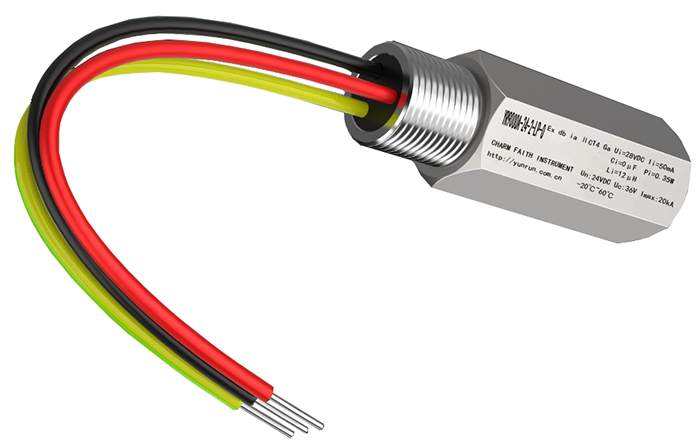

产品特点
◆YR9000A-24-LP适用于二线制、三线制、四线制现场仪表
◆316外壳，产品坚固耐用
◆螺纹连接，轻松安装
◆YR9000A-24-LP防水防尘
◆传输损耗低，响应速度快，性能优良
现场仪表用信号电涌保护器技术参数
额定工作电压Un(DC)：24V
最大工作电压Uc(DC)：36V
标称放电电流In(8/20μs)：10kA
最大放电电流Imax(8/20μs)：20kA
电压保护Up(1.2/50μs)：60V
电压保护Up(1kV/50μs)：1200V
安装螺纹：M20×1.5、PG13.5、1/2NPT、3/4NPT和G3/4可选
响应时间tA：纳秒级
使用温度：-20℃~60℃
外壳防护等级：IP65
设计标准：IEC/GB/SH
外壳材料/阻燃等级：316不锈钢
YR9000A-24-LP安全防爆认证参数
国家防爆电气产品质量监督检验中心(CQST)
防爆标志：Ex db ia IIC T4 Ga
●YR9000A-24-LP-2认证参数：Ui=28VDC；Ii=50mA；Pi=0.35W；Li=12uH；Ci=0μF
●YR9000A-24-LP-3认证参数：Ui=28VDC；Ii=33mA；Pi=0.23W；Li=12uH；Ci=0μF
●YR9000A-24-LP-4认证参数：Ui=28VDC；Ii=25mA；Pi=0.17W；Li=12uH；Ci=0μFE
YR9000A-24-LP外形尺寸：
现场仪表用信号电涌保护器原理图
◆二线制现场仪表用SPD原理图
◆三线制现场仪表用SPD原理图
◆四线制现场仪表用SPD原理示意图
现场仪表用信号电涌保护器接线图
◆二线制现场仪表用SPD接线图
◆三线制现场仪表用SPD接线图
◆四线制现场仪表用SPD接线图
现场仪表用SPD选型表
YR9000A-24-①-LP-②
①现场仪表线制
[2]：适用二线制仪表(导线共3根：2根保护线和1根接地线)
[3]：适用三线制仪表(导线共4根：3根保护线和1根接地线)
[4]：适用四线制仪表(导线共5根：4根保护线和1根接地线)
②安装螺纹
[0]：M20×1.5
[1]：1/2NPT
[2]：3/4NPT
[3]：PG13.5
[4]：G3/4
[X]：定制生产
选型举例
◆YR9000A-24-2-LP-0，对应上海辰竹仪表型号CZLBX-48/订货号7058541
◆YR9000A-24-2-LP-1，对应上海辰竹仪表型号CZLBX-48/订货号7033621
◆YR9000A-24-2-LP-2，对应上海辰竹仪表型号CZLBX-48/订货号7018843
◆YR9000A-24-2-LP-3
◆YR9000A-24-2-LP-4
◆YR9000A-24-2-LP-X
◆YR9000A-24-3-LP-0，对应上海辰竹仪表型号CZLBX-48-3/订货号7066381
◆YR9000A-24-3-LP-1，对应上海辰竹仪表型号CZLBX-48-3/订货号7062052
◆YR9000A-24-3-LP-2，对应上海辰竹仪表型号CZLBX-48-3/订货号7093235
◆YR9000A-24-3-LP-3
◆YR9000A-24-3-LP-4
◆YR9000A-24-3-LP-X
◆YR9000A-24-4-LP-0，对应上海辰竹仪表型号CZLBX-48-4/订货号7053866
◆YR9000A-24-4-LP-1，对应上海辰竹仪表型号CZLBX-48-4/订货号7055246
◆YR9000A-24-4-LP-2，对应上海辰竹仪表型号CZLBX-48-4/订货号7019671
◆YR9000A-24-4-LP-3
◆YR9000A-24-4-LP-4
◆YR9000A-24-4-LP-X
