外给定调节器输入信号为两路(外给定控制信号和测量值输入信号)；外给定调节带有多种控制输出和阀位控制功能。可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、速度等物理量的测量显示，并配合各种执行器对电加热设备和电磁、电动阀进行PID调节和控制、报警控制、数据采集等功能。
外给定PID调节器常使用于锅炉水位三冲量调节控制系统、锅炉减温水串接调节系统、加热炉出口温度与炉膛温度串级控制系统、精馏塔温度与流量串级控制系统等。
昌晖外给定调节器特点
◆双屏LED数码显示，且带有光柱模拟指示功能(0-100％)
◆外给定调节器有两路信号输入，具备36种信号输入功能，可任意选择输入信号类型；0.2％级测量精度
◆具备“上下限报警”、“偏差报警”、“LBA报警”、“闪烁报警”等报警功能，带LED报警灯指示
◆可带一路PID控制输出和一路模拟量变送输出，具有电流、电压、SSR驱动、单/三相可控硅过零触发、继电器等输出控制方式可选择
◆带PID参数自整定功能，控制输出手动/自动无扰切换功能，控制准确且无超调
◆支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议
◆外给定调节器可带RS232C打印功能，具有手动打印、定时打印、报警打印等功能
◆带DC24V馈电输出，为现场二线制变送器配电
◆输入、输出、电源、通讯相互之间采用光电隔离技术
◆数码显示外给定调节器有6种外形尺寸及样式供用户选择；双光柱外给定调节器有3种外形尺寸及样式供用户选择
◆外给定调节器有参数设定密码锁定、参数设置断电永久保存，具备参数恢复系统原始设置功能

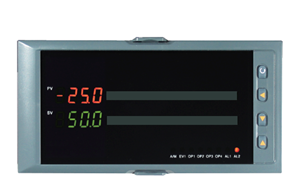

外给定调节器面板

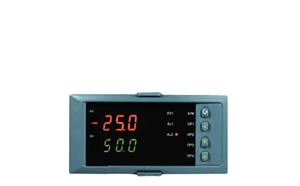

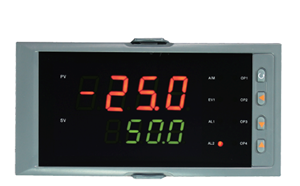

横式人工智能外给定调节器外形

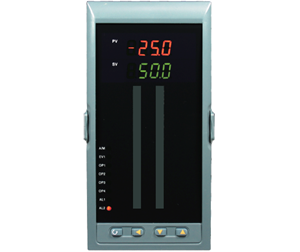

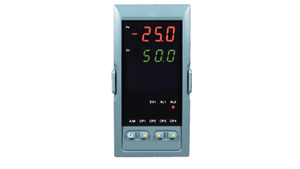

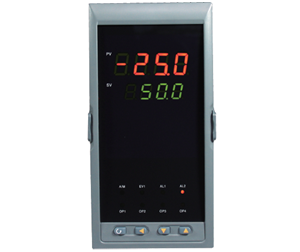

竖式人工智能外给调节器外形

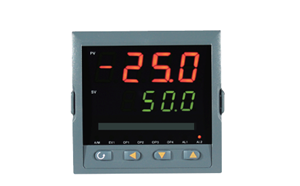

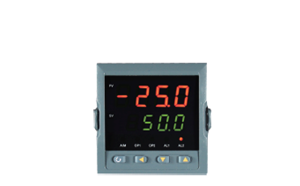

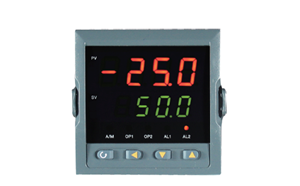

方形人工智能外给定调节器外形
外给定调节器接线图
1、160×80mm、80×160mm、96×96mm、96×48mm、48×96mm外形人工智能外给定调节器仪表接线图
2、72×72mm外形人工智能外给定调节器仪表接线图
◆ 注:上述接线图中在同一组端子标有不同功能的，只能选择其中一种功能。如RS485和RS232在同一组接线端子上，只能选择一种。
外给定调节器选型表
YR-GAD①②-③④⑤-⑥/⑦-⑧⑨⑩⑪-⑫-⑬-⑭
①仪表外形尺寸
[9]：96×96mm(开孔尺寸：92×92mm)
[8]：160×80mm(开孔尺寸：152×76mm)
[S8]：80×160mm(开孔尺寸：76×152mm)
[7]：72×72mm(开孔尺寸：68×68mm)
[4]：96×48mm(开孔尺寸：92×45mm)
[S4]：48×96mm(开孔尺寸：45×92mm)
[T9]：96×96mm(开孔尺寸：92×92mm)
[T8]：160×80mm(开孔尺寸：152×76mm)
[TS8]：80×160mm(开孔尺寸：76×152mm)
②控制作用
[15]：外给定PID控制+2限报警(人工智能控制算法)
③通讯方式
[0]：无通讯(标准出厂配置)
[2]：RS232
[3]：RS232打印接口
[8]：RS485
④PID控制主输出OUT1
[1]：开关量PID控制输出[注1][注4]
[2]：4-20mA(RL≤600Ω)[注1]
[3]：0-10mA(RL≤1.2KΩ)[注1]
[4]：1-5V(RL≥250KΩ)[注1]
[5]：0-5V(RL≥250KΩ)[注1]
[6]：SCR单相可控硅过零触发脉冲输出输出[注1]
[7]：SSR固态继电器驱动电压输出[注1]
[8]：0-20mA(RL≤600Ω)[注1]
[9]：三相可控硅过零触发脉冲输出[注1]
⑤PID控制辅助输出OUT2
[0]：无输出[注1][注4]
[1]：开关量PID控制输出[注1]
[2]：4-20mA(RL≤600Ω)[注1]
[3]：0-10mA(RL≤1.2kΩ)[注1]
[4]：1-5V(RL≥250kΩ)[注1]
[5]：0-5V(RL≥250kΩ)[注1]
[6]：SCR单相可控硅过零触发脉冲输出输出[注1]
[7]：SSR固态继电器驱动电压输出[注1]
[8]：0-20mA(RL≤600Ω)[注1]
[9]：三相可控硅过零触发脉冲输出[注1]
⑥PV测量值输入信号类型
[××]：详见“输入信号类型表”
⑦SV外给定控制输入信号类型
[××]：详见“输入信号类型表”
⑧第一报警
[H]：上限报警(标准出厂配置)
[L]：下限报警
⑨第二报警
[H]：上限报警
[L]：下限报警(标准出厂配置)
⑩第三报警
[N]：无报警(标准出厂配置)
[H]：上限报警[注4]PID控制主输出代码为“1”不能选此项
[L]：下限报警[注4] ID控制主输出代码为“1”不能选此项
⑪第四报警
[N]：无报警(标准出厂配置)
[H]：上限报警[注4]PID控制主输出代码为“1”不能选此项
[L]：下限报警[注4]PID控制主输出代码为“1”不能选此项
⑫外部事件接入
[N]：无外部事件接入(标准出厂配置)
[1]：强制手动输入(输入触点闭合时调节器进入手动状态)
[2]：外部事件输入2-可定制
[3]：外部事件输入3-可定制
⑬馈电输出
[N]：无馈电
[P]：1路DC24V馈电输出[输出电流≤30mA(负载电阻≥750Ω)]
[2P]：2路DC24V馈电输出[输出电流≤30mA(负载电阻≥750Ω)]
⑭控制作用
[T]：交流/直流100-240V供电(标准出厂配置)
[W]：DC24V供电
输入信号类型选型代码表
备注：
注1、外给定调节器的辅助输出OUT2(电流或电压输出时)可做变送输出也可做控制输出，可在二级参数“H-C”中选择，当“H-C=0”时为变送输出，当“H-C=1”时为控制输出；主控制输出与辅助输出不能同时选择三相可控硅过零触发脉冲输出功能； YR-GAD715型的仪表控制输出选择开关量正反转输出时，不可再带辅助输出。
注2、YR-GAD715型外给定调节器不带RS232C打印接口。
注3、接线端子25-36间带报警功能的YR-GAD415、YR-GADS415型仪表，继电器触点容量为AC125V/0.5A、DC24V/0.5A，其它规格尺寸的仪表继电器触点容量为AC220V/2A、DC24V/2A。
注4、当外给定调节器控制输出选择开关量控制输出时，报警输出最多只能选择2限报警。
注5、外给定调节器选型时必须完整，没有选到的功能项不能省略。
◆ 注:上述接线图中在同一组端子标有不同功能的，只能选择其中一种功能。如RS485和RS232在同一组接线端子上，只能选择一种。
外给定调节器选型表
YR-GAD①②-③④⑤-⑥/⑦-⑧⑨⑩⑪-⑫-⑬-⑭
①仪表外形尺寸
[9]：96×96mm(开孔尺寸：92×92mm)
[8]：160×80mm(开孔尺寸：152×76mm)
[S8]：80×160mm(开孔尺寸：76×152mm)
[7]：72×72mm(开孔尺寸：68×68mm)
[4]：96×48mm(开孔尺寸：92×45mm)
[S4]：48×96mm(开孔尺寸：45×92mm)
[T9]：96×96mm(开孔尺寸：92×92mm)
[T8]：160×80mm(开孔尺寸：152×76mm)
[TS8]：80×160mm(开孔尺寸：76×152mm)
②控制作用
[15]：外给定PID控制+2限报警(人工智能控制算法)
③通讯方式
[0]：无通讯(标准出厂配置)
[2]：RS232
[3]：RS232打印接口
[8]：RS485
④PID控制主输出OUT1
[1]：开关量PID控制输出[注1][注4]
[2]：4-20mA(RL≤600Ω)[注1]
[3]：0-10mA(RL≤1.2KΩ)[注1]
[4]：1-5V(RL≥250KΩ)[注1]
[5]：0-5V(RL≥250KΩ)[注1]
[6]：SCR单相可控硅过零触发脉冲输出输出[注1]
[7]：SSR固态继电器驱动电压输出[注1]
[8]：0-20mA(RL≤600Ω)[注1]
[9]：三相可控硅过零触发脉冲输出[注1]
⑤PID控制辅助输出OUT2
[0]：无输出[注1][注4]
[1]：开关量PID控制输出[注1]
[2]：4-20mA(RL≤600Ω)[注1]
[3]：0-10mA(RL≤1.2kΩ)[注1]
[4]：1-5V(RL≥250kΩ)[注1]
[5]：0-5V(RL≥250kΩ)[注1]
[6]：SCR单相可控硅过零触发脉冲输出输出[注1]
[7]：SSR固态继电器驱动电压输出[注1]
[8]：0-20mA(RL≤600Ω)[注1]
[9]：三相可控硅过零触发脉冲输出[注1]
⑥PV测量值输入信号类型
[××]：详见“输入信号类型表”
⑦SV外给定控制输入信号类型
[××]：详见“输入信号类型表”
⑧第一报警
[H]：上限报警(标准出厂配置)
[L]：下限报警
⑨第二报警
[H]：上限报警
[L]：下限报警(标准出厂配置)
⑩第三报警
[N]：无报警(标准出厂配置)
[H]：上限报警[注4]PID控制主输出代码为“1”不能选此项
[L]：下限报警[注4] ID控制主输出代码为“1”不能选此项
⑪第四报警
[N]：无报警(标准出厂配置)
[H]：上限报警[注4]PID控制主输出代码为“1”不能选此项
[L]：下限报警[注4]PID控制主输出代码为“1”不能选此项
⑫外部事件接入
[N]：无外部事件接入(标准出厂配置)
[1]：强制手动输入(输入触点闭合时调节器进入手动状态)
[2]：外部事件输入2-可定制
[3]：外部事件输入3-可定制
⑬馈电输出
[N]：无馈电
[P]：1路DC24V馈电输出[输出电流≤30mA(负载电阻≥750Ω)]
[2P]：2路DC24V馈电输出[输出电流≤30mA(负载电阻≥750Ω)]
⑭控制作用
[T]：交流/直流100-240V供电(标准出厂配置)
[W]：DC24V供电
输入信号类型选型代码表
备注：
注1、外给定调节器的辅助输出OUT2(电流或电压输出时)可做变送输出也可做控制输出，可在二级参数“H-C”中选择，当“H-C=0”时为变送输出，当“H-C=1”时为控制输出；主控制输出与辅助输出不能同时选择三相可控硅过零触发脉冲输出功能； YR-GAD715型的仪表控制输出选择开关量正反转输出时，不可再带辅助输出。
注2、YR-GAD715型外给定调节器不带RS232C打印接口。
注3、接线端子25-36间带报警功能的YR-GAD415、YR-GADS415型仪表，继电器触点容量为AC125V/0.5A、DC24V/0.5A，其它规格尺寸的仪表继电器触点容量为AC220V/2A、DC24V/2A。
注4、当外给定调节器控制输出选择开关量控制输出时，报警输出最多只能选择2限报警。
注5、外给定调节器选型时必须完整，没有选到的功能项不能省略。
