无源配电器(输出侧获取能量) YR9211A

2017/11/23 2:09:59 人评论 次浏览 分类:无源隔离器  仪表地址:http://yunrun.com.cn/product/1136.html

YR9211A无源配电器配电电压是21-22VDC,无需外供电源,从输出侧获取能量,隔离后为输入侧两线制仪表供电,实现能量隔离、转换。无源配电隔离器为35mm导轨安装,2500VDC隔离耐压,0.2%级传输精度。昌晖仪表生产一入一出和二入二出两种无源配电器。

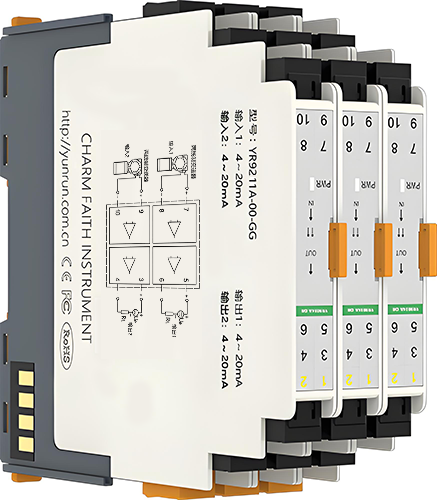

无源配电器YR9211A
无源配电器技术指标
1、配电电压:16-22V(最大驱动电流30mA)
2、输出负载:0-500(端口内部电源24V时)
3、响应时间:0.05s(0-90%)(TYP)
4、波纹:10mVrms
5、无源隔离配电器传输误差:0.2%的终值
6、温度系数:15ppm/k的测量值/100负载
7、耐压系数:2500VDC时100M以上,1500VAC/分钟
8、电磁兼容性:符合GB/T18268工业设备应用要求(等同IEC61326-1)
9、工作温度:-25~+85
10、工作湿度:90%RH(无凝结水)
11、外壳材料:ABS阻燃
12、重量:约70克
13、外形尺寸:厚12.5mm宽106mm高112mm
无源配电隔离器(无源配电器)-http://yunrun.com.cn/product/1136.html

无源配电器特点

1、易连接,长寿命
2、输入与输出之间隔离
3、自供电,输出侧取电
4、外形小巧,厚度12.5mm

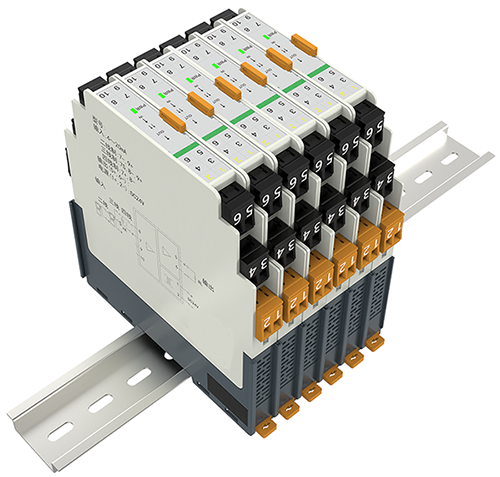

5、DIN导轨安装,拔插式端子
6、输入侧接两线制4-20mA变送器,输出侧输出两线制4-20mA信号

无源配电器选型表
YR9211A-①②-③④
①代码              第一通道输入信号类型
0                      二线制4-20mA
②代码              第二通道输入信号类型
N                     第二通道无输入
0                      二线制4-20mA
③代码              第一通道输出信号类型
G                     二线制4-20mA
④代码              第二通道输出信号类型
N                     第二通道无输出

G                     二线制4-20mA
选型举例
①型号:YR9211A-0N-GN
一入一出无源配电隔离器,1路4-20mA输入,1路4-20mA输出
②型号:YR9211A-00-GG
二入二出无源配电隔离器,1路4-20mA输入,1路4-20mA输出

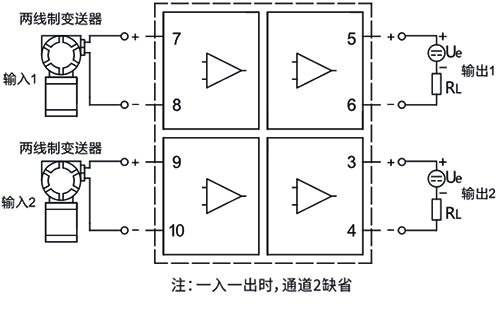

无源配电隔离器接线图
1、一入一出无源配电隔离器SWP9211A-11接线图
一入一出无源配电器接线图

2、二入二出无源配电隔离器SWP9211A-11接线图
二入二出无源配电器接线图
