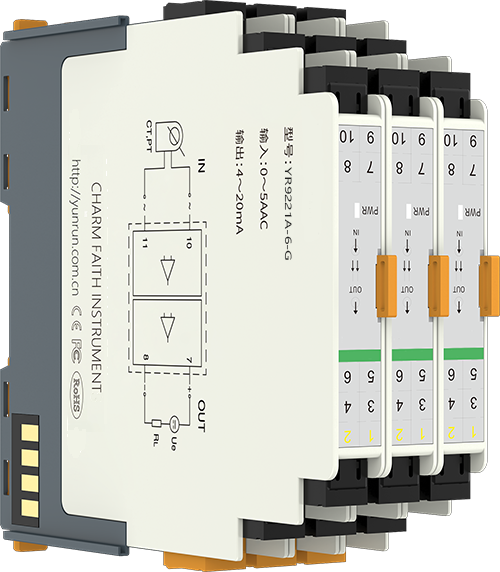

无源交流信号隔离器(输出侧获取能量) YR9221A

2017/11/20 12:29:48 人评论 次浏览 分类:无源隔离器  仪表地址:http://yunrun.com.cn/product/1156.html

YR9221A无源交流信号隔离器从输出侧获取能量(两线制4-20mA输出),无需外供电源,将交流信号(0-5VAC、0-10VAC、0-100VAC、0-265VAC、0-1AAC、0-5AAC和0-10AAC)隔离、转换为两线制输出4-20mA。无源交流信号隔离器用35mm导轨安装,2500VDC隔离耐压,精度为0.2%。可直接替代两线制交流电量变送器。
无源交流信号隔离器
无源交流信号隔离器技术参数
输入阻抗:电压型≥100kΩ,电流型≤2Ω
输出阻抗:0-500Ω(端口内部电源24V时)
响应时间:<0.15s(00-90%)(TYP)
波纹:10mVrms
无源交流信号隔离器精度:0.2%的终值
温度系数:15ppm/k的测量值/100负载
耐压强度:2500VDC时100MΩ以上,1500VDC/分钟
电磁兼容性:符合GB/T18268工业设备应用要求(等同IEC61326-1)
工作温度:-25℃~+85℃
工作湿度:<90%RH(无凝结水)
外壳材料:ABS阻燃
无源交流信号隔离器重量:约90g
外形尺寸:厚16.5mm×宽106mm×高112mm
无源交流信号隔离器外形尺寸

输出侧获取能量无源交流信号隔离器
1、易连接、长寿命
2、输入、输出间隔离
3、自供电(输出端取电)
4、外形小巧,厚度仅为16.5mm

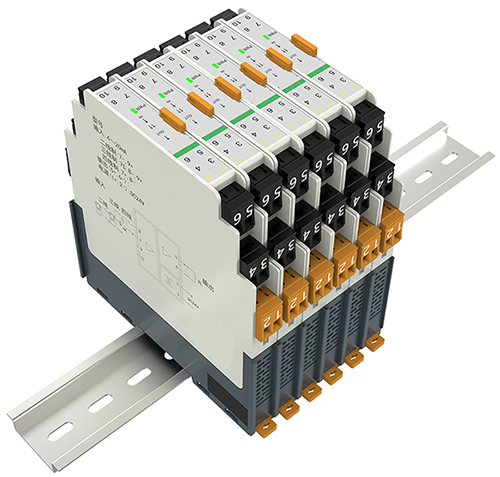

4、35mm DIN导轨安装,拔插式端子
5、高精度,高稳定性,高可靠性,低功耗设计,极低温度漂移无源交流信号隔离器-http://yunrun.com.cn/product/1156.html

输出侧获取能量无源交流信号隔离器选型表

YR9221A-①-②
①代码           交流输入信号类型
1                   0-5VAC,输
入阻抗≥100kΩ

2                   0-10VAC,输入阻抗≥100kΩ
3                   0-100VAC,输入阻抗≥100kΩ
4                   0-265VAC,输入阻抗≥100kΩ
5                   0-1AAC,输入阻抗≤2Ω
6                   0-5AAC,输入阻抗≤2Ω
7                   0-10A,输入阻抗≤2Ω
8                   用户特定参数
②代码           输出信号
G                   二线制4-20mA输出
常用信号举例
①型号:YR9221A-2-G
一入一出,输出侧获取能量无源交流信号隔离器,1路输入0-10VAC电压信号,1路二线制输出4-20mA

②型号:YR9221A-6-G
一入一出两线制交流电流变送器,输出侧获取能量无源交流信号隔离器,1路输入0-5AAC电流信号,1路二线制输出4-20mA

③型号:YR9221A-4-G
一入一出两线制交流电压变送器,输出侧获取能量无源直流隔离器,1路输入0-265VAC电压信号,1路二线制输出4-20mA

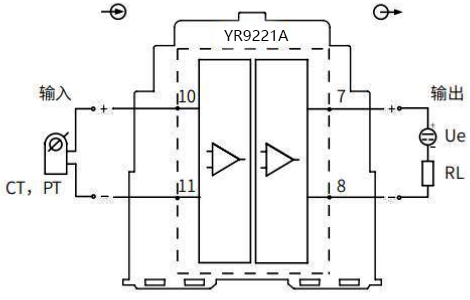

无源交流信号隔离器接线图
      无源交流信号隔离器接线图
