多回路可编程调节器YR-GA2

2019/1/26 3:01:06 人评论 次浏览 分类:调节器  仪表地址:http://yunrun.com.cn/product/2356.html

昌晖多回路可编程调节器YR-GA2是新型先进过程控制器,YR-GA2有8个AI、4个AO、8个DI、8个DO、双CPU冗余设计、设有双光柱和数字显示人机界面、4个PID可控制两个独立回路。多回路可编程调节器软件设有加、减乘、除、开方、与、或、非等运算模块,基本PID、串级PID、选择PID、批量PID等调节功能模块,内置 112 种指令和控制策略,自带系统生成和组态功能,操作者无须学习任何编程语言,不需另配编程器,操作简单,适用于各领域的复杂调节系统。

多回路可编程调节器YR-GA2特点

◆ 硬件采用高性能16位微处理器,双CPU冗余设计,满足过程控制高可靠性和高稳定性要求
◆ 两个独立的控制回路,包括两个独立的串级控制系统(4个PID模块)
◆ 显示:数码管(4位,巡回显示工程量和百分度)+2个模拟光柱(101段,长度89mm,红和绿色,刻度0-100%,分辨率1%)
◆ 停电恢复和自诊断
◆ 数据存取、算术运算、逻辑运算、子程序调用、函数发生器、报警器、定时器、基本PID、串级PID、选择PID、批量PID、跟踪、正反作用选择
◆ 内置112种指令和控制策略
◆ 内置时间,适于采样PI控制和批量PID控制
◆ 4组积算器-清零、比较、脉冲输出
◆ 4组10 段折线函数,6组时间曲线函数
◆ 8组脉冲调宽输出器PWM
◆ 运算功能强劲
◆ 采用数字调零、调幅技术
◆ 采用开关电源全隔离
◆ 输入/输出信号软调零、调幅
◆ 输入输出全隔离
◆ 单数码+双光柱模拟显示
◆ 多回路可编程调节器组态无须学习任何编程语言,无须编程器,通过面板按键或昌晖仪表提供的软件修改参数
◆ 多回路可编程调节器具有RS485通信接口,可与上位计算机组成集散控制系统,是集散控制系统的主要成员之一


昌晖多回路可编程调节器YR-GA2


为什么要选择多回路可编程调节器?
①对于复杂的多变量工业过程控制,仅具有简单的硬件设定PID的控制器,即使算法多么先进,如不能对多变量灵活的畜力和运算,仍不能保证系统的稳定和可靠。
②多回路可编程控制器YR-GA2的可编程性主要是针对模拟量的,而PLC主要是针对开关量的,无论是算法还是功能PLC是无法比拟的,更何况多回路可编程调节器YR-GA2的模块化指令系统将比PLC的编程来的简单轻松的多。
③实现同样的功能,有简单的为什么要用复杂的和昂贵的?控制分散性和可维护性,以及快速开发周期多回路可编程调节器YR-GA2都将比PC总线方式简洁明快,更符合DOC思想,成本大大降低。
④不须学习任何语言,多回路可编程调节器YR-GA2的灵活性和丰富的功能、极高的性价比,将为您的产品的智能化和提升竞争力增加无尽的附加值。
⑤昌晖仪表自主开发的新一代高性能的,多回路可编程控制器YR-GA2完全可替代Honywell UDC6301系列或横河YS100系列可编程控制器,其所有性能均优于国外产品。
⑥多回路可编程调节器可根据用户的需要,组成各种复杂的控制系统。要构成一个高级或复杂的控制系统,除了PID控制器外,还要有丰富的算术、函数、逻辑运算功能,如果用常规仪表构成这些系统,通常要用单个的PID调节器、各种运算模块和信号选择器等仪表来实现,如果使用可编程调节器,1台仪表就够了。
⑦多回路可编程调节器YR-GA2价格仅是进口同类产品的几分之一。


多回路可编程调节器YR-GA2技术参数

◆ 可控回路:两回路,共4个PID
◆ 精度:0.5%;A/D、D/A分辨率0.025% 12位
◆ 采样:采样周期0.5秒
◆ 模拟量输入(AI):8点(1-5V或4-20mA),其中四点为全隔离
◆ 开关量输入(DI): 8点(通状态<200Ω,断状态>100KΩ;脉冲宽度最小为500ms)
◆ 模拟量输出(AO):2路4-20mA(隔离,小于75Ω) ;2路1-5V(隔离,大于2KΩ)
◆ 开关量输出(DO): 8路,其中4路无源晶体管开关(电阻负载、电压最大30V、电流最大20mA)和4路有源射级输出(输出电压5 V,可连接隔离可控硅触发器或继电器输出5A)
◆ 给定方式:外给定;手动给定;计算机给定
◆ 自诊断:控制回路异常、输入输出信号异常、运算溢出、A/D转换异常、存储器异常、用户程序超时异常、用户程序错误
◆ 停电恢复:停电<2 秒,从停电前状态开始运行;停电>2 秒,可选择热启动或冷启动;停电后RAM数据保存7天
◆ 通信方式:RS232或RS485。
◆ 通信速率:600bit/s-115.2Kbit/s
◆ 状态监控(上位机)
①报警:上限报警,下限报警,偏差报警,变化率报警,模拟量输入AI0、AI1、AI2、AI3开路报警,模拟量输出AO0、AO1开路报警
②状态:上限幅状态,下限幅状态,开关量输入状态,开关量输出状态,积算器内容,PID控制单元运行状态
◆ 保护:机壳IP30;接线端IP25;多回路可编程调节器YR-GA2前面板IP54
◆ 工作环境:0-50ºC;湿度<85%RH
◆ 供电电源:220VAC±15%/50Hz或24VDC±10%。
◆ 功耗:10VA
◆ 重量:1.5Kg
◆ 外形尺寸:83×158×278mm(宽×高×深)
◆ 开孔尺寸:75×146mm(宽×高)


多回路可编程调节器/控制器选型表


YR-GA2-①②③④⑤⑥
①代码     供电电源
0                  AC220V/50Hz
1                  DC24V
②代码     模拟量输入(AI)信号类型
0                  4-20mA
1                  1-5V
③代码     模拟量输出(AO)信号类型
0                  4-20mA
1                  1-5V
④代码     开关信号输出(DO)
0                   晶体管
1                   继电器
⑤         第2路光柱颜色(第1路默认为红色)
0                   红色
1                   绿色
⑥代码      工厂保留参数
00                  暂不定义功能
常用型号举例:YR-GA2-0001100

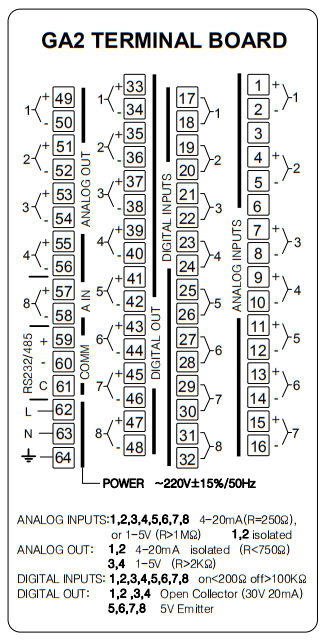

YR-GA2多回路可编程调节器接线图

YR-GA2多回路可编程调节器接线图
