阀位控制调节器(带伺服放大器) YR-GAD

阀位控制调节器 YR-GAD

2017/10/3 23:14:50 人评论 次浏览 分类:调节器  仪表地址:http://yunrun.com.cn/product/1247.html

YR-GAD系列人工智能阀位控制调节器采用微分先行的控制算法,调节器内部集成伺服放大器功能,带有开关量正反转控制输出,可以直接驱动正反转控制的电动执行机构。可与各类传感器、变送器配合使用,实现对温度、压力、液位、容量、速度等物理量的测量显示,并配合正反转控制的电动执行器对被测介质进行PID调节和控制、报警控制、数据采集等功能。

阀位控制调节器特点
◆ 双屏LED数码显示,且带有光柱模拟指示功能(0-100%)
阀位控制调节器具备36种信号输入功能,可任意选择输入信号类型;0.2%级测量精度
阀位控制调节器具备“上下限报警”、“偏差报警”、“LBA报警”、“闪烁报警”等报警功能,带LED报警灯指示
◆ 可带一路PID正反转开关量控制输出和一路模拟量变送输出
◆ 带PID参数自整定功能,控制输出手动/自动无扰切换功能,控制准确且无超调
◆ 支持RS485、RS232串行接口,阀位控制调节器采用标准MODBUS RTU通讯协议
◆ 仪表可带RS232C打印功能,具有手动打印、定时打印、报警打印等功能
◆ 带DC24V馈电输出,为现场变送器配电
◆ 输入、输出、电源、通讯相互之间采用光电隔离技术
阀位控制调节器具备六种外形尺寸及样式供用户选择
◆ 参数设定密码锁定、参数设置断电永久保存,阀位控制调节器具备参数恢复系统原始设置功能
◆ 质保2年

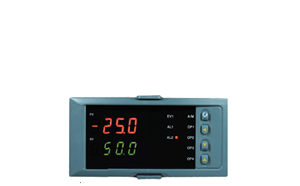

仪表面板

1、数字人工智能阀位控制调节器

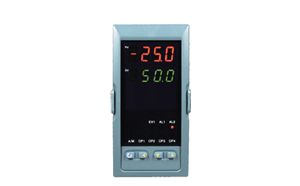

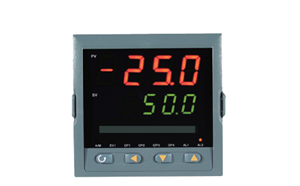

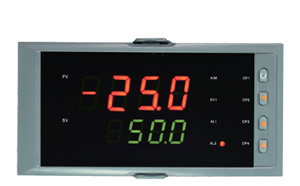

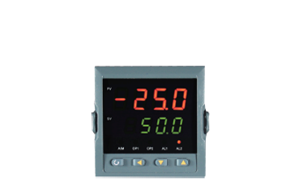

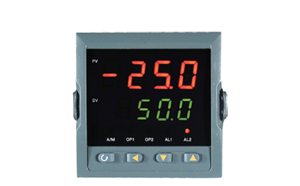

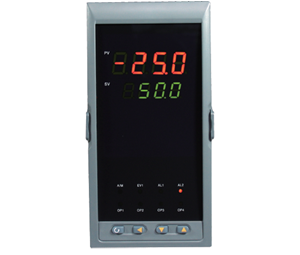

 外形:160×80mm                                           外形:80×160mm                                      外形:96×96mm
型号:YR-GAD825                                            型号:YR-GADS825                                   型号:YR-GAD925

 型号:YR-GAD425                                          型号:YR-GADS425                                      型号:YR-GAD725

2、双光柱人工智能阀位控制调节器

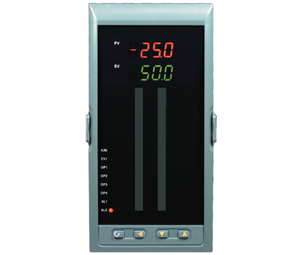

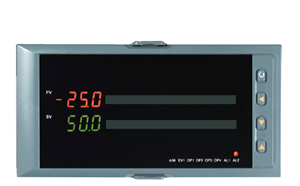

外形:160×80mm                                               外形:80×160mm                                     外形:96×96mm
型号:YR-GADT825                                             型号:YR-GADTS825                                型号:YR-GADT925

人工智能阀位控制调节器接线图
1、160×80mm、80×160mm、96×96mm、96×48mm、48×96mm外形人工智能阀位控制调节器仪表接线图


2、72×72mm外形人工智能阀位控制调节器仪表接线图

◆ 注:上述接线图中在同一组端子标有不同功能的,只能选择其中一种功能。如RS485和RS232在同一组接线端子上,只能选择一种。

人工智能阀位控制调节器选型表
YR-GAD①②-③④⑤-⑥/⑦-⑧⑨⑩⑪-⑫-⑬-⑭
①代码                                   仪表外形尺寸                                      说明
9                                           96×96mm                                         开孔尺寸:92×92mm
8                                           160×80mm                                       开孔尺寸:152×76mm
S8                                         80×160mm                                        开孔尺寸:76×152mm
7                                           72×72mm                                         开孔尺寸:68×68mm
4                                           96×48mm                                         开孔尺寸:92×45mm
S4                                         48×96mm                                         开孔尺寸:45×92mm
T9                                         96×96mm                                         开孔尺寸:92×92mm
T8                                         160×80mm                                       开孔尺寸:152×76mm
TS8                                       80×160mm                                       开孔尺寸:76×152mm
②代码                                   控制作用                                            说明
25                                         阀位控制+2限报警
③代码                                   通讯方式                                            说明
0                                           无通讯                                               标准出厂配置
2                                           RS232
3                                           RS232C打印接口
8                                           RS485
④代码                                   PID阀位控制主输出OUT1                    说明
1                                           开关量正反转阀位控制输出                  [注1]
⑤代码                                   PID控制辅助输出OUT2                       说明
0                                           无输出                                               [注1]
2                                           4-20mA(RL≤600Ω)                        [注1]
3                                           0-10mA(RL≤1.2KΩ)                       [注1]
4                                           1-5V (RL≥250KΩ)                          [注1]
5                                           0-5V (RL≥250KΩ)                          [注1]
⑥代码                                   PV测量值输入信号类型                        说明
××                                        详见“输入信号类型表”                     标配为4-20mA
⑦代码                                   SV阀位反馈输入信号类型                     说明
××                                        详见“输入信号类型表”                     标配为4-20mA
⑧代码                                   第一报警                                            说明
H                                          上限报警                                            标准出厂配置
L                                           下限报警
⑨代码                                   第二报警                                            说明
H                                          上限报警
L                                           下限报警                                            标准出厂配置
⑩代码                                   第三报警                                            说明
N                                          无报警                                                标准出厂配置
H                                          上限报警

L                                           下限报警
⑪代码                                   第四报警                                            说明
N                                          无报警                                               标准出厂配置
H                                          上限报警
L                                           下限报警
⑫代码                                   外部事件接入                                      说明
N                                          无外部事件接入                                   标准出厂配置
1                                           强制手动输入                                      输入触点闭合时调节器进入手动状态
2                                           外部事件输入2-可定制
3                                           外部事件输入3-可定制
⑬代码                                   馈电输出                                            说明
N                                          无馈电
P                                           1路DC24V馈电                                   输出输出电流≤30mA(负载电阻≥750Ω)
2P                                         2路DC24V馈电输出                             输出电流≤30mA(负载电阻≥750Ω)
⑭代码                                   仪表电源                                            说明
T                                           交流/直流100-240V供电                     标准出厂配置
W                                          DC24V供电



[注1] 阀位控制调节器辅助输出OUT2(电流或电压输出时)可做变送输出也可做控制输出,可在二级参数“H-C”中选择,当“H-C=0”时为变送输出,当“H-C=1”时为控制输出;阀位控制调节器主控制输出与辅助输出不能同时选择三相可控硅过零触发脉冲输出功能;YR-GAD725型的仪表控制输出选择开关量正反转输出时,不可再带辅助输出。
[注2]YR-GAD725型的阀位控制调节器不带RS232C打印接口。
[注3]阀位控制调节器接线端子25-36间带报警功能的YR-GAD425、YR-GADS425型仪表,继电器触点容量为AC125V/0.5A、DC24V/0.5A,其它规格尺寸的仪表继电器触点容量为AC220V/2A、DC24V/2A。
[注4]阀位控制调节器选型时必须完整,没有选到的功能项不能省略。


常用型号
YR-GAD925-010-12/12-HLNN-N-P-T                                 YR-GAD825-010-12/12-HLNN-N-P-T
YR-GADS825-010-12/12-HLNN-N-P-T                               YR-GAD425-010-12/12-HLNN-N-P-T
YR-GADS425-010-12/12-HLNN-N-P-T                               YR-GAD925-012-12/12-HLNN-N-P-T
YR-GADS825-012-12/12-HLNN-N-P-T                               YR-GAD825-012-12/12-HLNN-N-P-T
YR-GADS425-012-12/12-HLNN-N-P-T                               YR-GAD425-012-12/12-HLNN-N-P-T
YR-GAD925-810-12/12-HLNN-N-P-T                                 YR-GAD825-810-12/12-HLNN-N-P-T
YR-GADS825-810-12/12-HLNN-N-P-T                               YR-GAD425-810-12/12-HLNN-N-P-T
YR-GADS425-810-12/12-HLNN-N-P-T                               YR-GAD925-812-12/12-HLNN-N-P-T
YR-GADS825-812-12/12-HLNN-N-P-T                               YR-GAD825-812-12/12-HLNN-N-P-T
YR-GADS425-812-12/12-HLNN-N-P-T                               YR-GAD425-812-12/12-HLNN-N-P-T
