转速表用于测量各种旋转物体的旋转速度。JJG105-2000《转速表》检定规程中规定的精度等级、分类方式、计量指标等技术要素已经不能完全适应目前转速计量现状的要求。为了解决计量机构急需的问题、统一规范计量检定方法，原国家质检总局、全国振动冲击转速计量委员会于2015年下达了《转速表》检定规程的编制任务。
虽然JJG105-2019《转速表》既具有先进性又具有通用性，既考虑了先进的方法和设备，又照顾了一般情况，但由于主要内容修改较大，不少检定员在适用新规程时存在一些疑惑。本文对JJG105-2019适用过程中可能存在的疑问进行了归纳总结，对修改内容的适用效果进行了分析，以供检定员参考。
JJG105-2019《转速表》检定规程由国家市场监督管理总局于2019年12与31日发布，2020年3月31日实施。
1、JJG105-2019和JJG105-2000比较解读
1.1 引言说明的主要修改内容
根据JJG105-2019引言内容，与JJG105-2000版本相比，除编辑性修改外，主要技术性修改有11项。
①增加了引言、范围、引用文件部分；
②调整了术语“转速表”、“转速比”及“示值变动性”的定义；
③删除了其余术语的定义；
④调整了转速表的分类，不按照工作原理，而根据测量方式和显示方式进行分类；
⑤调整了转速表的分级，不保留0.01、0.02、0.2、1.5、2.5级；
⑥删除了计量性能要求中“±1个字”、“±2个字”的要求；
⑦调整了通用技术要求；
⑧调整了计量器具控制的内容；
⑨明确了检定结果的处理；
⑩增加了附录B检定证书内页格式；
⑪增加了附录C检定结果通知书内页格式。
1.2 引言说明以外的修改内容
①检定项目的修改
JJG105-2019增加了测量范围的检定项目，删除了回程误差、摆幅率、时基频率准确度和时基频率稳定度检定项目。
②检定点选择
JJG105-2000对转速表检定点的选择按照工作原理进行区分，检定点选择不同。JJG105-2019不按照工作原理区分，在量程内均匀选定至少8个检定点，应包括100r/min、300r/min、500r/min、1000r/min、3000r/min和5000r/min。
③试运转的范围
JJG105-2000一般选定最低、中间和最高三个检定点进行试运转，而JJG105-2019规定只选择100r/min一个点进行试运转。
2、改内容的适用效果分析
2.1 引言说明的修改内容效果分析
JJG105-2019《转速表》引言内容表述的11项修改内容，有的是为了满足JJF 1002-2010《国家计量检定规程编写规则》的格式要求而做的修改，如第(1)、(2)、(3)、(9)、(11)项，都是编辑性修改，对转速表的检定不存在技术性理解，这5项不进行效果分析，下面对其他6项进行效果分析：
(1)第(4)项调整了转速表的分类，不按照工作原理，而根据测量方式和显示方式进行分类。
JJG105-2019的检定方法按测量方式接触式和非接触式、显示方式指针式和数字式进行区分，不再按照工作原理区分。一是目前市场上所有的转速表都可以按照测量方式和显示方式进行区分，检定员用目视就能轻松辨别，而旧JJG105-2019按照工作原理分类，检定员需要辨别其工作原理，有的需要查阅资料才能确定，有的只能根据经验猜测；二是随着技术的进步，传统工作原理的转速表越来越少，面临淘汰，如离心式转速表、定时式转速表等，而传感器转速表和光电式转速表应用越来越多，新JJG105-2019的检定方法完全能够覆盖传统工作原理的转速表，继续单独保留传统工作原理转速表的检定方法意义不大；三是不影响其计量性能。为了便于计量性能要求和计量器具控制的规范统一，新的分类方法完全能够满足转速表的计量性能要求。
(2)第(5)项调整了转速表的分级，不保留0.01、0.02、0.2、1.5、2.5级
做此修改一是1.5级和2.5级的转速表大多是接触式的转速表，随着传感器不断进步和成熟，接触式的转速表逐渐被非接触的转速表替代；二是对于0.01、0.02级的转速表，工作中极少需要使用这么高准确度的转速表。准确度等级划分为0.05级、0.1级、0.5级、1级和2级共5个等级完全能够满足在用转速表的等级要求。
(3)第(6)项删除了计量性能要求中“±1个字”、“±2个字”的要求
这主要是针对数字显示的转速表。JJG105-2019删除了计量性能要求中“±1个字”、“±2个字”的要求更能直观反映转速表是否合格。一是转速表最大允许误差直接与准确度等级对应，不扩大最大允许误差和示值变动性的允许值更符合检定实际情况，检定结果直接反映转速表是否合格；二是JJG105-2019“6.1.4”已对各准确度等级的示值有效位数进行了规定，已经考虑了最小示值变化的影响；三是数字显示的转速表测量准确性和稳定性比以前有很大提高，可以不考虑最小增量变化的影响。
(4)第(7)项调整了通用技术要求
JJG105-2019调整了转速表检定的分类方式，所以通用技术要求的内容也应进行调整。最大的调整内容是“外观要求”增加了各准确度等级转速表的示值有效位数。细心的检定员会发现，新规程JJG105-2019“外观检查”项目不再包含“示值范围”的内容。这是因为：一是“示值范围”有无标注不影响“测量范围”的检定；二是GB/T29130-2012《船用发动机转速表》“8.1标志”和JB/T871-2014《模拟指示式转速表》“8.1标志”对“示值范围”的标注没有要求。
(5)第(8)项调整了计量器具控制的内容
JJG105-2019删除了回程误差、摆幅率、时基频率准确度和时基频率稳定度检定项目，因此删除了这些项目的检定设备。对检定设备的技术要求也进行了微调，由“标准装置不确定度应高于被检转速表准确度等级2～3倍”更改为“转速标准装置的准确度等级与被检转速表的准确度等级之比，应小于或等于1:3”，更加具体明确。
(6)第(10)项增加了附录B检定证书内页格式
附录B检定证书内页格式的检定项目“最小测量误差”和“最大允许误差”，虽然实际检定时测量的是转速表的测量范围和示值误差，但为方便用户的使用，此处用“最小测量误差”和“最大允许误差”表示。笔者认为附录B检定证书内页格式的检定项目应与新规程“7.2检定项目”一致，前后统一。
2.2 引言说明以外的修改内容效果分析
(1)检定项目的修改
JJG105-2019增加了测量范围的检定项目，删除了回程误差、摆幅率、时基频率准确度和时基频率稳定度检定项目。一是新增测量范围检定项目对检定过程和内容提供了明确的依据。按照旧规程JJG105-2000开展检定工作时，实际上已经对测量范围进行了检定，但这部分内容没有在JJG105-2000中体现。如对于一个示值范围是(5～99999)r/min、0.5级的数字式转速表，测量标准选用测量范围(10～30000)r/min、0.01级转速标准装置，检定点按照1、2、5序列选择，最低点是10r/min，最高点是30000r/min。对该转速表作是否合格的判定时发现，只有在(100～30000)r/min范围内合格，(10～100)r/min范围内不合格，(100～30000)r/min就是该转速表的测量范围。新规程将测量范围作为检定项目单独列出，明确了测量范围的检定方法，符合检定实际情况。二是删除了回程误差、摆幅率的检定项目，这主要是针对指针式转速表而言。JJG105-2019规定，对指针式转速表同一个检定点连续读取被检转速表的3个显示值，不再进行进程和回程过程检定，这样更能反映出转速表的稳定性，所以回程误差没有必要保留。随着技术的进步，转速稳定后，指针式转速表示值也基本能稳定，所以摆幅率检定项目可以不再保留。三是删除时基频率准确度和时基频率稳定度检定项目。由于调整了转速表的等级，删除了0.01级和0.02级的转速表，所以时基频率准确度和时基频率稳定度检定项目也无需保留。
(2)检定点选择
JJG105-2000对转速表检定点的选择按照工作原理进行区分，检定点选择各不相同。JJG105-2019不再按照工作原理区分，在量程内均匀选定至少8个检定点，应包括100r/min、300r/min、500r/min、1000r/min、3000r/min和5000r/min。检定点的选定，需考虑分布的均匀性，并且检定点可以确定转速表的最小测量范围。所选的检定点可以包括量限的上限值和下限值，这能够进一步确定转速表的量程范围。与传统的1-2-5系列选定不同，3000r/min对应50Hz工频，对转速专业普遍应用的电力行业至关重要。
虽然转速表检定点选定可以不受最小测量范围的限制，可在量程内选择，但不能超出所用转速标准装置的测量范围。需要注意，转速标准装置的测量范围只能是转轴能复现的转速，利用反射信号或触发信号倍增的方法来扩展转速标准装置量程的做法，会增加测量误差，不适用于转速表的检定。
(3)试运转
旧JJG105-2000要求选定最低、中间和最高三个检定点进行试运转，新JJG105-2019只要求选择100r/min一个点进行试运转。试运转不仅能初步查看被检转速表的性能，还能考察转速标准装置的运转情况，虽然JJG105-2019只要求选择100r/min一个点进行试运转，但从安全的角度考虑，实际操作时试运转应尽量多选择几个点进行。
3、举例说明
选择某非接触数字式转速表作为被检对象。该转速表示值范围为(10～99999)r/min、准确度等级为0.05级，有效位数5位。所用转速标准装置测量范围(10～30000)r/min、0.01级。按照JJG105-2019《转速表》附录A检定记录格式对转速表进行检定。
(1)通用技术要求
合格☑；不合格□
(2)转速表类型
非接触式数字转速表☑；
接触式转速表□；
多用转速表□。
(3)计量性能
测量结果及测量范围：检定点选择10r/min、30r/min、50r/min、100r/min、300r/min、500r/min、1000r/min、3000r/min、5000r/min、10000r/min、30000r/min。每个检定点连续读取并记录转速表10个显示值，计算示值误差和示值变动性如表1所示。

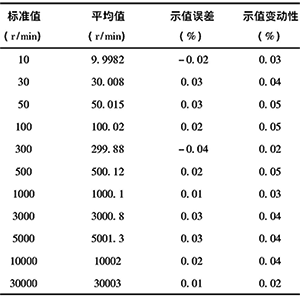

表1 转速表示值误差和示值变动性检定结果
示值误差均小于最大允许误差±0.05%，合格；
示值变动性均小于0.05%，合格；
测量范围：(10～30000) r/min，能覆盖最小测量范围(100～20000)r/min，合格。
检定结论：0.05级非接触式转速表合格。
4、结束语
经过分析比较，JJG105-2019《转速表》检定规程不再按照工作原理区分检定项目和检定方法，而是按照测量方式和显示方式进行分类，将转速表分为接触式和非接触式、数字式和指针式，这样便于计量性能要求和计量器具控制的规范统一，新规程内容科学合理、可操作性强，更符合转速表检定的实际情况。本文以一个通用的非接触式数字转速表的检定为例，严格按照新版检定规程进行操作，从转速表检定的角度分析了新旧规程的变化对检定过程的影响。
作者：中国人民解放军92601部队：尧礼辉、俞鑫、张玉林
