傻瓜式模糊PID调节器

2017/9/15 19:01:38 人评论 次浏览 分类:调节器  仪表地址:http://yunrun.com.cn/product/977.html

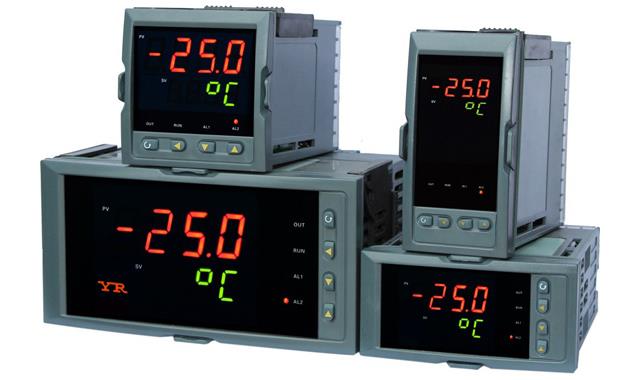

YR-GFD系列傻瓜式模糊PID调节器(也称为PID控制器,用于温度控制时称为温控器或温控仪)采用模糊PID控制算法,傻瓜式操作,0.3%测量精度、七款外尺寸,可支持33种信号输入功能,适用温度、压力、流量、液位、湿度等工业过程量的监测,并配合各种执行器对电加热设备和电磁、电动调节阀进行PID调节和控制。支持2路报警功能,支持1路控制输出,1路DC24V馈电,输入端、输出端、电源端光电隔离,100-240V AC/DC或20-29V AC/DC开关电源供电,标准卡入式安装,工作环境温度在0到50℃且相对湿度5%-85%RH无凝结。
聪明人选“傻瓜式调节器”
聪明人选“傻瓜式模糊PID调节器”!!不然就OUT了

傻瓜式模糊PID调节器亮点
1、进口器件、SMT工艺生产;高精度、高可靠性、极低温度漂移、整体抗强干扰设计。
2、引进日本模糊PID控制算法,控制过程无超调、无欠调;强大的PID自整定功能(一般工况下启动自整定就能达到最佳PID参数,不需要人工设置PID参数,对新手和现场调试仪表的工程师省事便捷)。
3、产品十年使用寿命设计、仪表返修率≤4‰,24个月质保期。
4、产品因批量生产,价格和过程普通PID调节器一样。

傻瓜式模糊PID调节器显示面板
1、第一行LED数码管为PV显示窗(测量值),第二行LED数码管为SV显示窗(测量状态下显示输入类型等参数;参数设定状态下显示设定值)。
2、第一报警(AL1)和第二报警(AL2)指示灯、运行灯(RUN)和输出灯(OUT)。
3、仪表有四个按键:确认键调节器确认键、移位键位移键、减少键▼和增加键▲。
4、亚克力有机玻璃面板,硅胶高可靠性按键。
5、仪表接线端子带有盖板,防止仪表不经意之间短路

傻瓜式模糊PID调节器特点
1、傻瓜式模糊PID调节器引进日本模糊PID控制算法和输出抑制功能,控制无超调、无欠调
2、强大的PID参数自整定功能,通常开启仪表自整定就能获取最佳PID参数,现场调试简单便捷,对于PID参数整定新手尤为方便
3、傻瓜式模糊PID调节器精度0.3%FS;用作温控仪时控温精度基本达±0.5℃,如果您要求温控器要达到更高温度稳定效果,建议您直接选用“人工智能调节器”,其控制算法在温度大滞后工况效果尤其好,和岛电、山武霍尼韦尔、富士、RKC、霍尼韦尔控制效果一样好
4、万能输入信号可达33种类型,用户可以自由设置量程和小数点位置
5、双屏LED显示(PV显示测量值;SV在测量状态下显示输入类型等参数,参数设定状态下显示设定值
6、热电偶或热电阻信号输入时,温度显示分辨率可在0.1℃和1℃之间切换
7、傻瓜式模糊PID调节器为亚克力面膜,硅胶轻触按键,欧洲高档进口仪表外观
8、可提供160×80、80×160、96×96、96×48、48×96、72×72、48×48mm七种外形尺寸,仪表深度为110mm
9、傻瓜式模糊PID调节器接线端子160×80、80×160、96×96、96×48、48×96mm外形相同,72×72和48×48mm不同,减少仪表接线不同带给使用者的不便
10、傻瓜式模糊PID调节器为高可靠性拔插结构,表芯和表壳可分离,用户可不用拆线直接更换或检修仪表
11、傻瓜式模糊PID调节器采用抗强干扰电路设计、进口元件和SMT焊接工艺生产
12、控制器报警输出ON/OFF带回差,用户可设置
13、全数字化微处理器调校,极低温度漂移,可保证傻瓜式模糊PID调节器多年稳定性和精度不变
14、控制器设定参数断电永久保留及参数密码锁定
15、控制器可带通讯,通讯接口可选择二线制RS485、三线制RS232C或四线制RS422
16、控制器带输出限幅功能,可设定控制输出正作用和反作用。
傻瓜式PID调节器_控制器_温控器

傻瓜式PID调节器YR-GFD系列

傻瓜式模糊PID调节器选型表


YR-GF①-②③④-⑤-⑥⑦-⑧-⑨
①选型代码               仪表外形尺寸                                             说明
D105                        48×48×110mm                                       开孔尺寸:44×44mm
D405                        96×48×110mm                                       开孔尺寸:92×44mm
S405                        48×96×110mm                                        开孔尺寸:44×92mm
D705                        72×72×110mm                                       开孔尺寸:68×68mm
D905                        96×96×110mm                                       开孔尺寸:92×92mm
D805                        160×80×110mm                                     开孔尺寸:152×76mm
S805                         80×160m×110m                                     开孔尺寸:76×152mm
②选型代码               通讯方式                                                   说明
0                              无通讯接口                                                要带通讯请选用人工智能调节器
③选型代码               控制器控制输出
1                              继电器输出
2                              4-20mA(RL≤600Ω)
3                              0-10mA(RL≤1.2KΩ)
4                              1-5V(RL≥250KΩ)
5                              0-5V(RL≥250KΩ)
6                              SCR单相可控硅过零触发脉冲输出
7                              SSR固态继电器驱动电压输出
8                              0-20mA(RL≤600Ω)   
9                              0-10V(RL≥4KΩ)
④选型代码               仪表测量值对应的变送输出                        说明
0                              无变送输出(标准出厂配置)                         带变送输出选用人工智能调节器
⑤选型代码               仪表输入类型                                            说明
12                            4-20mA输入                                            详见仪表输入类型选型代码表
⑥选型代码               第一报警方式                                            说明
N                             无报警
H                             上限报警                                                   标准出厂配置
L                              下限报警
⑦选型代码               第二报警方                                               说明
N                              无报警
H                              上限报警
L                               下限报警                                                  标准出厂配置
⑧选型代码                电输出                                                  说明
N                              无馈电输出                                               标准出厂配置
P                              1路DC24V馈电输出
⑨选型代码                仪表供电方式                                           说明
W                             DC24V供电
T                              交流/直流100-240V供电                           标准出厂配置
备注:

1、选型时请根据接线图来选择功能,由于尺寸小的仪表接线端子少带不了全功能,有的功能在同组端子上只能选择其中一种功能。
2、1路继电器(带有常开常闭触点) 触点容量:AC220V/3A、DC30V/5A (阻性负载)
3、2路继电器(仅一组常开触点) 触点容量:AC220V/3A、DC30V/5A (阻性负载)
4、规格尺寸为48×48mm的仪表,继电器触点容量:AC220V/0.6A、DC30V/0.6A(阻性负载)

常用仪表型号举例
1、4-20mA输入、4-20mA输出,不带通讯,带馈电
YR-GFS805-020-12-HL-P-T(竖式)
YR-GFD805-020-12-HL-P-T(横式)

YR-GFD905-020-12-HL-P-T(方形)
YR-GFS405-020-12-HL-P-T(竖式)

以上型号常用于压力、液位、温度、流量等单回路调节过程控制中,同一台调节器有33种输入信号类可切换,PID控制输出可在4-20mA、0-10mA、1-5V、0-5V和0-20mA之间切换

2、常用温度控制器型号
YR-GFD905-020-03-HL-N-T(方形)         K型热电偶输入,4-20mA控制输出
YR-GFD905-020-02-HL-N-T(方形)         S型热电偶输入,4-20mA控制输出
YR-GFD905-020-08-HL-N-T(方形)         Pt100热电阻输入,4-20mA控制输出
YR-GFD905-010-03-HL-N-T(方形)         K型热电偶输入,开关量控制输出
YR-GFD905-020-02-HL-N-T(方形)         S型热电偶输入,4-20mA控制输出
YR-GFD905-010-08-HL-N-T(方形)         Pt100热电阻输入,开关量控制输出
YR-GFD905-060-03-HL-N-T(方形)         K型热电偶输入,SCR单相可控硅过零触发脉冲输出输出
YR-GFD905-060-02-HL-N-T(方形)         S型热电偶输入,SCR单相可控硅过零触发脉冲输出输出
YR-GFD905-060-08-HL-N-T(方形)         Pt100热电阻输入,SCR单相可控硅过零触发脉冲输出输出
以上型号常用于压力、液位、温度等过程控制中,同一台调节器有33种输入信号类可切换,PID控制输出出厂时按照用户指定生产,不可切换。
如果您要求温控器要达到更高温度稳定效果,建议您直接选用“人工智能调节器”,人工智能调节器控制算法在温度大滞后工况效果尤其好,和岛电、山武霍尼韦尔、富士、RKC、霍尼韦尔效果一样好,性价比相当高!


3、4-20mA输入、4-20mA输出,带RS485通讯,带馈电
YR-GADS805-820-12-HLNN-N-P-T(竖式)
YR-GAD805-820-12-HLNN-N-P-T  (横式)

YR-GAD905-820-12-HLNN-N-P-T  (方形)
YR-GAS405-820-12-HLNN-N-P-T   (竖式)

以上型号常用温度自动控制中,调节器有33种输入信号类可切换,PID控制输出可在4-20mA、0-10mA、1-5V、0-5V和0-20mA之间切换,仪表带MODEBUS RTU协议的RS485接口


仪表输入类型选型代码表

选型代码

输入信号

量程范围


选型代码

输入信号

量程范围

01

B分度号热电偶

400-1800℃

33

0-350Ω远传电阻

全量程

02

S分度号热电偶

0-1600℃

17

30-350Ω远传电阻

全量程

03

K分度号热电偶

0-1300℃

34

0-20mV

全量程

04

E分度号热电偶

0-1000℃

35

0-40mV

全量程

05

T分度号热电偶

-200.0~400.0℃

36

0-100mV

全量程

06

J分度号热电偶

0-1200℃

16

0-20mA

全量程

25

R分度号热电偶

0-1600℃

13

0-10mA

全量程

26

N分度号热电偶

0-1300℃

12

4-20mA

全量程

27

F2分度

0-1300℃

15

0-5V

全量程

07

Wre3-25钨铼偶

0-2300℃

14

1-5V

全量程

28

Wre5-26钨铼偶



31

0-10V

全量程

29

热电阻Cu53

-50.0~150.0℃

20

0-10mA开方

全量程

11

热电阻Cu100

-50.0~150.0℃

22

4-20mA开方

全量程

08

热电阻Pt100

-200.0~650.0℃

34

0-5V开方

全量程

30

热电阻BA1

-200.0~600.0℃

21

1-5V开方

全量程

31

热电阻BA2

-200.0~600.0℃

23

全切换

全量程

32

0-500Ω线性电阻

全量程








傻瓜式模糊PID
调节器接线图
1、外形规格160×80、80×160、96×96、96×48和48×96mm傻瓜式模糊PID调节器接线图
傻瓜式模糊PID调节器接线图

2、外形规格72×72mm傻瓜式模糊PID调节器接线图
外形规格72×72mm傻瓜式模糊PID调节器接线图

3、外形规格48×48mm
傻瓜式模糊PID调节器接线图

YR-GFD傻瓜式PID调节器属于调节器家族中最常用且经济实惠的一种,PID调节器价格竞争处于红海状态,我们用控制效果和性能更好的模糊控制算法智能调节器和其他采用常规PID算法的智能调节器生产厂产品竞争,不断创新和技术进步向用户提供高性价比智能调节器是昌晖成为知名品牌的根本,选择YR-GFD系列仪表,您有眼光!
