光柱外给定调节器 SWP-NT815

2020/4/1 2:55:24 人评论 次浏览 分类:调节器  仪表地址:http://yunrun.com.cn/product/1009.html

昌晖SWP-NT815光柱外给定调节器可输入两路信号,外部给定控制目标值,双光柱+双数码显示,常用于串级调节系统中作为副调节器,与SWP系列单回路调节器配套使用。

1、
SWP-NT815光柱外给定调节器采用了多项国际先进技术,输入采用数字校正及自校准技术,测量精确定,消除了温漂和时漂引起的测量误差。仪表全面采用了国内外名牌元器件,并采用了稳多重保护和隔离设计,抗干扰能力强、可靠性高。
2、光柱外给定调节器采用先进的专家PID智能调节算法,控制精度稳定,无超调,具备自整定功能,输出采用模块化硬件结构设计。
3、光柱外给定调节器将PID调节器和伺服放大器功能融为一体,仪表经过PID运算后直接输出正、反转继电器触点控制信号。
4、另有两路报警输出功能,还可选配变送输出,或标准通讯接口(RS485或RS232C)。
5、光柱外给定调节手动和自动无扰切换,手自状态下可修改参数,仪表可修改仪表参数选择外部输入设定控制目标值或由内部设定控制目标值。
6、光柱外给定调节器具有多类型输入功能,一台仪表可以配接两路不同的输入信号(热电偶/热电阻/线性电压/线性电流/线性电阻),大大减少了备表的数量。其适用范围非常广泛,可与各类传感器、变送器配合使用,实现对温度、压力、液位、容量、力等物理量的测量显示,并配合各种执行器对电加热设备和电磁、电动阀门进行PID调节和控制、报警控制、数据采集和记录。
7、SWP-NT815为高亮度双数码显示,可同时显示阀位反馈值和控制输出值(或设定值),仪表数据显示清晰直观。
8、SWP-NT815光柱外给定调节器还具有零点和满度修正、冷端补偿、数字滤波、传感器故障处理、通讯接口、输出限幅、正方作用控制等功能。

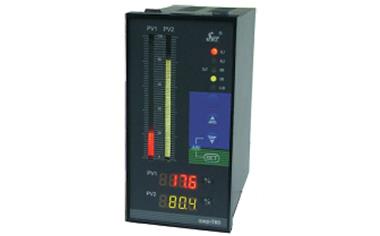

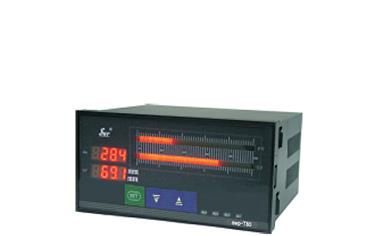

仪表尺寸:160×80×140mm                                                  仪表尺寸:80×160×140mm
开孔尺寸:152×76mm                                                           开孔尺寸:76×152mm
重 量:400g                                                                            重 量:400g

昌晖光柱外给定PID调节器选型表

SWP-NT①②-③④⑤-⑥/⑦-⑧⑨-⑩-⑪-⑫


①代码   外形尺寸

8        80×160mm(竖)

②代码     控制作用

15           智能外给定PID调节器

③代码     通讯方式

0             无通讯通讯
2             RS232C打印接口
4             通讯接口为RS422
8             通讯接口为RS485
9             通讯接口特殊规格

④代码     光柱外给定调节器控制输出类型

2              4-20mA
3              0-10mA
4              1-5V
5              0-5V

⑤代码      光柱外给定调节器测量值(PV)变送输出

0              无变送输出
2              4-20mA变送输出
3              0-10mA变送输出
4              1-5V变送输出
5              0-5V变送输出

⑥代码      测量值(PV)输入类型

2              4-20mA测量信号输入
3              0-10mA测量信号输入
4              1-5V测量信号输入
5              0-5V测量信号输入

⑦代码      外给定设定值(SV)输入类型

2              4-20mA测量信号输入
3              0-10mA测量信号输入
4              1-5V测量信号输入
5              0-5V测量信号输入

⑧代码      第一报警方式

N             无报警
H             上限报警
L              下限报警

⑨代码      第二报警方式

N             无报警
H             上限报警
L              下限报警

⑩代码      馈电输出

省略          无馈电
P              DC24V 馈电输出

⑪代码      供电方式

W             DC24V供电
T              AC90-265V供电(开关电源)
省略          AC220V供电

⑫代码      外形特征

X              160×80mm横式
省略          80×160mm竖式

光柱外给定调节器选型举例

1、SWP-NT815-020-23/12-HL-P
光柱外给定调节器,无通讯和变送输出,PID控制输出为4-20mA,测量信号为4-20mA,外给定控制信号为4-20mA,仪表带上、下限报警,带DC24V馈电输出,电源为AC220V,外型为160×80mm横式
2、SWP-NT815-020-12/12-HL-T-X
光柱外给定调节器无通讯和变送输出,PID控制输出为4-20mA,测量信号为4-20mA,外给定控制信号为4-20mA,仪表带上、下限报警,带DC24V馈电输出,电源为AC85-265V,外型为160×80mm横式


SWP-NT815光柱外给定调节器接线图
