智能调节器 SWP-ND805

2018/1/3 1:01:37 人评论 次浏览 分类:调节器  仪表地址:http://yunrun.com.cn/product/139.html

香港昌晖自整定智能调节器适用于压力、流量、液位、PH值等单回路过程控制,调节器高精度、稳定可靠,可根据被控对象自整定PID控制参数。

智能调节器特点
1、智能调节器采用了多项国际先进技术,输入采用数字校正及自校准技术,测量精确稳定,消除了温漂和时漂引起的测量误差。仪表全面采用了国内外名牌元器件,并采用了多重保护和隔离设计,抗干扰能力强、可靠性高。
2、智能调节器采用先进的经典PID智能调节算法,控制精度稳定,具备高精度的自整定功能,仪表输出采用模块化硬件结构设计,可通过更换不同的功能模块实现多种控制方式。PID控制输出可选4-20mA电流、0-5V、SSR驱动、单/三相SCR过零触发和单相SCR移相触发等多种方式,另有两路报警输出功能,还可选配变送输出,或标准通讯接口(RS485或RS232C)。
3、手/自动无扰切换功能。手动切换至自动时,采用逼近法积算,并带切换限幅功能,以实现手动/自动的平稳切换。
4、智能调节器具有多类型输入功能,仪表调节器可以配接不同的输入信号(热电偶/热电阻/线性电压/线性电流/线性电阻),大大减少了备表的数量。其适用范围非常广泛,可与各类传感器、变送器配合使用,实现对温度、压力、液位、容量、力等物理量的测量显示,并配合各种执行器对变频器、电动调节阀门等进行PID调节和控制、报警控制。
5、智能调节器为高亮度双数码显示,PV窗口显示测量值,SV窗口显示设定值或者控制输出值,仪表显示清晰直观。
6、智能调节器还具有零点和满度修正、冷端补偿、数字滤波、传感器故障处理、通讯接口、输出限幅、开关量输出等功能。 7、仪表精度0.5%;双屏LED显示(PV显示测量值;SV显示控制目标值或PID输出百分值)。

昌晖调节器

智能调节器特殊技术

控制输出方式:PWM输出,可控硅触发输出,固态继电器输出,电压/电流输出
设定/显示精度:±0.5%FS+1位数max。设定值与显示值匹配,无相对误差
智能调节器比例范围:0.0%-100.0%(单位:0.1%)
积分(复位)时间:0-9,999s(单位:1s)
微分(比率)时间:0-9,999s(单位:1s)
控制周期:1、2、4、6、15、30、60、120、240s(单位:1s)
采样周期:0.5s
SWP-ND805

SWP-ND805仪表尺寸:160×80×140mm                                    SWP-NS805仪表尺寸:80×160×140mm
SWP-ND805开孔尺寸:152×76mm                                            SWP-NS805开孔尺寸:76×152mm
SWP-ND805仪表重量:400g                                                       SWP-NS805仪表重量:400g

SWP-ND905   SWP-ND405
SWP-ND905仪表尺寸:96×96×140mm                                      SWP-ND405仪表尺寸:96×48×140mm
SWP-ND905开孔尺寸:92×92mm                                              SWP-ND405开孔尺寸:92×44mm
SWP-ND905仪表重量:400g                                                       SWP-ND405仪表重量:240g
SWP-NS405  SWP-ND705
SWP-NS405仪表尺寸:48×96×140mm                                      SWP-ND705仪表尺寸:72×72×110mm
SWP-NS405开孔尺寸:44×92mm                                              SWP-ND705开孔尺寸:68×68mm
SWP-NS405仪表重量:240g                                                       SWP-ND705仪表重量:240g

SWP-ND805横式智能调节器接线图
SWP-ND805横式智能调节器接线图

SWP-ND905方形智能调节器接线图

SWP-ND905方形智能调节器接线图

SWP-ND405横式智能调节器接线图

SWP-ND405横式智能调节器接线图

SWP-ND705方形智能调节器接线图

SWP-ND705方形智能调节器接线图

SWP-ND105方形智能调节器接线

SWP-ND105方形智能调节器接线图

昌晖仪表制造有限公司是SWP系列智能调节器生产工厂,我们的无超调人工智能控制算法、控制效果、PID参数自整定和调节器质量在新一代高可靠性调节器中完美呈现,是您自动调节系统稳定可靠运行的保障,尤其是YR-GAD系列0.2%精度人工智能调节达到欧美进口控制器一样的控制效果和高可靠性,是过程控制和温度控制的高性价首选调节器。

SWP系列智能调节器选型表
SWP-①②-③④⑤-⑥-⑦⑧-⑨-⑩
①代码 外形特征                                               说明
ND1             48×48mm
ND4             96×48mm
NS4              48×96mm
ND7             72×72mm
ND8             160×80mm
NS8              80×160mm
ND9             96×96mm
NT8              160×80mm                                横式光柱自整定PID控制
ST8              80×160mm                                 竖式光柱自整定PID控制
②代码          控制作用
05                自整定PID控制
③代码          通讯方式                                      说明
0                  无通讯
2                  RS232
3                  打印口
4                  RS422
8                  RS485
9                  特殊规格                                      按用户要求定制
④代码          仪表PID控制输出                          说明
1                  开关量控制输出
2                  4-20mA控制输出
3                  0-10mA控制输出
4                  1-5V控制输出
5                  0-5V控制输出
6                  SCR可控硅过零触发脉冲输出         0.5A/ 400V
7                  SSR固态继电器控制信号输出         6-24V/30mA(电压不可调)
8                  特殊规格控制输出                         按用户要求定制
9                  SOT双向可控硅控制输出               5A/400V
⑤代码          仪表变送输出                                说明
0                  无变送输出                                   标准配置
2                  4-20mA控制输出
3                  0-10mA控制输出
4                  1-5V控制输出
5                  0-5V控制输出
8                  特殊规格                                      用户定制
⑥代码          输入信号类型                               说明
××               详见“仪表输入类型表”              18种输入型号类型可自由切换
⑦代码          第一报警输出                               说明
N                  无报警
H                 上限报警                                       标准配置
L                  下限报警
⑧代码          第二报警输出                                说明
N                  无报警
H                  上限报警
L                   下限报警 标准配置
G                  偏差内报警
A                  偏差外报警
D                  LBA报警
⑨代码           馈电输出                                     说明
N                  无馈电
P                   DC24V馈电输出                          给两线制4-20mA变送器供电
⑩代码           仪表电源
省略              AC220V供电
T                   AC85-260V开关电源供电
W                  DC24V开关电源供电

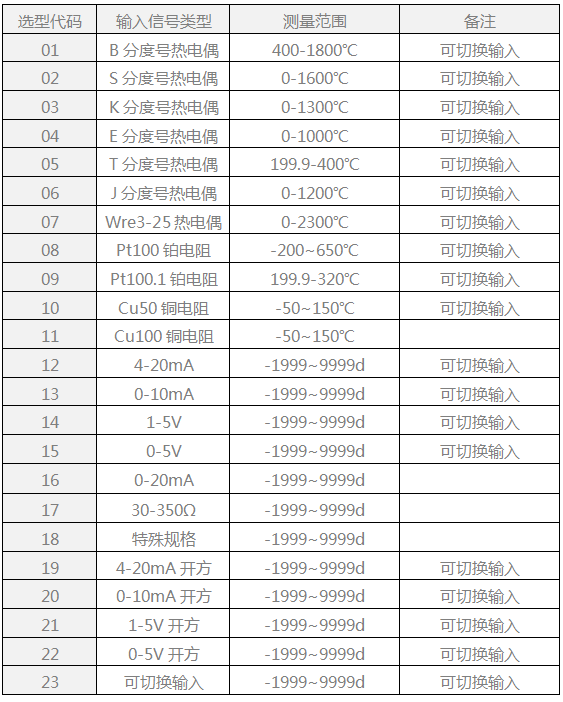

智能调节器输入类型
PID调节器输入类型
注1:SWP-ND105报警输出只有一个。
注2:调节器控制输出为PID控制。调节器变送输出为测量值对应的变送输出。SWP-ND405-020及SWP-NS405-020系列只能选择PID控制输出。
注3:同种分度号,选型代码和仪表编程代码不同,在仪表设定时请注意。

智能调节选型举例
SWP-NS805-020-12-HL-P
智能调节器,无通讯和变送输出,PID控制输出为4-20mA,输入信号为4-20mA,仪表带上、下限报警输出,带DC24V馈电输出,仪表电源为AC220V,仪表外型为80×160mm竖式


SWP-ND805-020-12-HL-P
智能调节器,无通讯和变送输出,PID控制输出为4-20mA,输入信号为4-20mA,仪表带上、下限报警输出,带DC24V馈电输出,仪表电源为AC220V,仪表外型为160×80mm横式


SWP-ND905-020-12-HL-P
方形智能调节器,无通讯和变送输出,PID控制输出为4-20mA,输入信号为4-20mA,仪表带上、下限报警输出,带DC24V馈电输出,仪表电源为AC220V,仪表外型为96×96mm方形


SWP-NS405-020-12-HL-P
智能调节器,无通讯和变送输出,PID控制输出为4-20mA,输入信号为4-20mA,仪表带上、下限报警输出,带DC24V馈电输出,仪表电源为AC220V,仪表外型为48×96mm竖式


SWP-ND405-020-12-HL-P
智能自整定调节器,无通讯和变送输出,PID控制输出为4-20mA,输入信号为4-20mA仪表带上、下限报警输出,带DC24V馈电输出,仪表电源为AC220V,仪表外型为96×48mm横式


SWP-NS805-022-12-HL-P
智能自整定调节器,无通讯,变送输出和PID控制输出为4-20mA,输入信号为4-20mA,仪表带上、下限报警输出,带DC24V馈电输出,仪表电源为AC220V,仪表外型为80×160mm竖式


SWP-ND805-022-12-HL-P
智能自整定调节器,无通讯,变送输出和PID控制输出为4-20mA,输入信号为4-20mA,仪表带上、下限报警输出,带DC24V馈电输出,仪表电源为AC220V,仪表外型为160×80mm横式


SWP-ND905-022-03-HL
智能温控器,无通讯,变送输出和PID控制输出为4-20mA,输入信号为k型热电偶,仪表带上、下限报警输出,仪表电源为AC220V,仪表外型为96×96mm方形


SWP-NS405-022-08-HL
智能温度控制器,无通讯,变送输出和PID控制输出为4-20mA,输入信号为Pt100,仪表带上、下限报警输出,仪表电源为AC220V,仪表外型为48×96mm竖式


SWP-ND405-022-12-HL-P
智能自整定调节器,无通讯,变送输出和PID控制输出为4-20mA,输入信号为4-20mA仪表带上、下限报警输出,带DC24V馈电输出,仪表电源为AC220V,仪表外型为96×48mm横式
