32段PID可编程序调节器 SWP-P805

2016/7/27 19:42:24 人评论 次浏览 分类:调节器  仪表地址:http://yunrun.com.cn/product/145.html

32段PID可编程序调节器用于需要高精度多段程序升温和降温的系统,可编程序调节器可根据生产过程的要求,按照预设曲线进行温度控制。

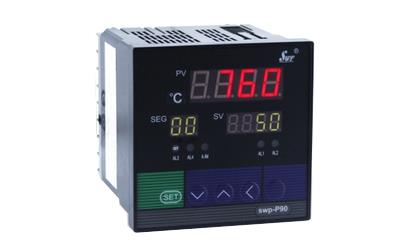

32段PID可编程序调节器
32段PID可编程调节器特点
可编程调节器以微处理器为核心部件的一种新型调节器。它的各种功能可以通过改变程序(编程)的方法来实现。
1、PID可编程调节器可分别带有一路PID控制输出及一种变送输出,可适用于各种测量控制场合。
2、PID可编程调节器最多可分32段曲线对控制对象进行编程控制,每一段均采用PID参数设定控制,使控制更为精确可靠。

32段曲线对控制对象进行编程控制

3、可编程调节器实现自动/手动无扰动切换。手动切换至自动时,采用逼近法积算,并带切换限幅功能,以实现手动/自动的平滑切换。
4、可编程调节器具有多种曲线控制输出功能,可实现曲线控制暂停、曲线控制清零、曲线控制步进等功能。
5、可编程调节器采用双区PID控制,抑制超调,提高控制精度。

双区PID控制

32段可编程调节器特殊技术参数

控制输出方式
   PWM输出,可控硅触发输出,固态继电器输出,电压/电流输出
设定/显示精度
   0.5%FS+1位数max。设定值与显示值匹配,无相对误差
比例范围
   0.0%-100.0%(单位:0.1%)
积分(复位)时间
   0-9,999s(单位:1s)
微分(比率)时间
   0-9,999s(单位:1s)
控制周期
   1-250s(单位:1s)
采样周期
   0.5s

32段PID可编程序调节器
SWP-①②③-④⑤⑥-⑦-⑧⑨-⑩
①功能特征
P                     可编程序仪表
②外形尺寸
8                     160×80mm
S8                    80×160mm
9                      96×96mm
③控制作用
05                    PID调节器
④通讯方式
0                      无通讯
2                      RS232通讯
3                      打印接口
4                      RS422通讯
8                      RS485通讯
⑤控制输出方式
1                      继电器报警输出
2                      4-20mA变送输出
3                      0-10mA变送输出
4                      1-5V变送输出
5                      0-5V变送输出
6                      SCR输出(可控硅过零触发脉冲输出)
7                      SSR输出(固态继电器控制输出)
8                      特殊输出
9                      SOT输出(双向可控硅输出)
⑥测量值变送输出
0                      无输出
2                      4-20mA变送输出
3                      0-10mA变送输出
4                      1-5V变送输出
5                      0-5V变送输出
⑦测量值输入信号类型 PV
**                    详见输入类型表
⑧第一报警
N                     无报警
H                     上限报警
L                      下限报警
⑨第二报警
N                     无报警
H                     上限报警
L                      下限报警
⑩供电方式
省略                 AC220V供电
W                    DC24V供
T                      AC90-265V供电(开关电源)
注1:32段PID可编程序调节器为PV、SV和SEG三个LED显示

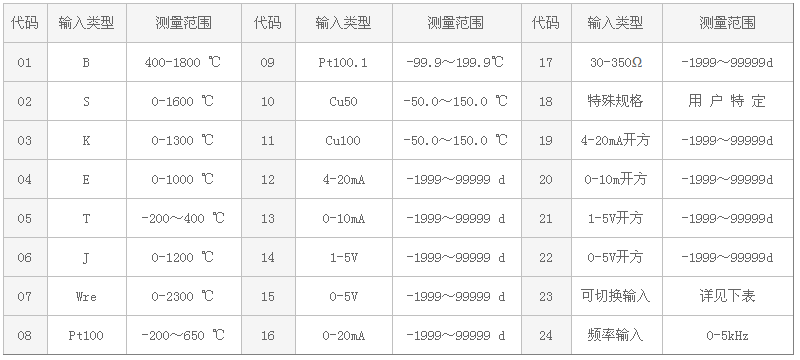

32段PID可编程序调节器输入类型

全切换输入只需设定PID调节器二级参数,即可切换输入多种分度号,可输入分度号如下:

型号举例
SWP-PS805-210-09-HL-P-W
32段PID可编程调节器,通讯方式为RS-232,输出方式为继电器输出,输入类型为Pt100.1,第一报警为上限报警,第二报警为下限报警,DC24V馈电输出,仪表电源DC24V,80×160mm竖表


SWP-P805-020-08-LH-P
32段PID可编程调节器,无通讯方式,控制输出输出为4-20mA,输入类型为Pt100,第一报警为下限报警,第二报警为上限报警,DC24V馈电输出,仪表电源AC220V,160×80mm横表

32段PID可编程调节器SWP-P805接
线
32段PID可编程调节器SWP-P805接线图


32段PID可编程调节器SWP-P905接线图
32段PID可编程调节器SWP-P905接线图
