人工智能60段可编程调节器 YR-GAP

2017/2/8 15:54:09 人评论 次浏览 分类:调节器  仪表地址:http://yunrun.com.cn/product/1248.html

YR-GAP系列人工智能60段PID可编程调节器主要针对现场温度信号进行采集、显示、控制、远传、通讯、打印等处理,构成数字采集系统及控制系统,适用于需要进行高精度多段曲线程序升/降温控制的系统(如啤酒发酵,窑炉升温等)。

60段PID可编程调节器特点
60段PID可编程调节器具备36种信号输入功能,可任意选择输入信号类型;0.2%级测量精度
◆ 具备“上下限报警”、“偏差报警”、“LBA报警”、“闪烁报警”等报警功能,带LED报警灯指示
◆ PID控制曲线多达60段,曲线可任意组合,并通过面板按键实现手动“启动”、“停止”、“清零”、“步进”等功能
◆ 仪表掉电时,可实现测量值跟踪功能
◆ 可带一路PID控制输出和一路模拟量变送输出,60段PID可编程调节器具有电流、电压、SSR驱动、单/三相可控硅过零触发、继电器接点等多种输出控制方式
◆ 带PID参数自整定功能,控制输出手动/自动无扰切换功能,控制准确且无超调
◆ 支持RS485、RS232串行接口,采用标准MODBUS RTU通讯协议
60段PID可编程调节器可带RS232C打印功能,60段PID可编程调节器具有手动打印、定时打印、报警打印等功能
◆ 带DC24V馈电输出,为现场变送器配电
◆ 输入、输出、电源、通讯相互之间采用光电隔离技术
60段PID可编程调节器具备3种外形尺寸及样式供用户选择
◆ 参数设定密码锁定、参数设置断电永久保存,具备参数恢复系统原始设置功能

仪表面板

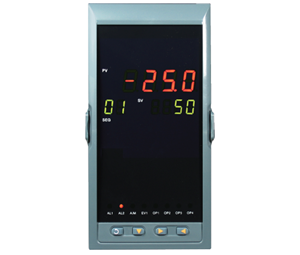

横式60段可编程调节器竖式60段可编程调节器

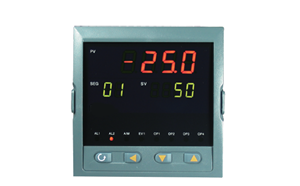

外形:160×80mm                                                外形:80×160mm                                外形:96×96mm
型号:YR-GAP805                                                型号:YR-GAPS805                              型号:YR-GAP905

人工智能60段可编程调节器接线图
人工智能60段可编程调节器接线图

人工智能60段可编程调节器选型

YR-GAP①②-③④⑤-⑥-⑦⑧⑨⑩-⑪-⑫
①代码                     仪表外形尺寸                                       说明
9                             96×96mm                                           开孔尺寸:92×92mm
8                             160×80mm                                         开孔尺寸:152×76mm
S8                           80×160mm                                         开孔尺寸:76×152mm
②代码                     控制作用                                             说明
05                           60段可编程PID控制输出+2限报警
③代码                     通讯方式                                             说明
0                             无通讯                                                标准出厂配置
2                             RS232
3                             RS232C打印接口
8                             RS485
④代码                     PID控制输出OUT1                               说明
1                             开关量PID控制输出
2                             4-20mA (RL≤600Ω)
3                             0-10mA (RL≤1.2KΩ)
4                             1-5V   (RL≥250KΩ)
5                             0-5V   (RL≥250KΩ)
6                             SCR单相可控硅过零触发脉冲输出输出
7                             SSR固态继电器驱动电压输出
8                             0-20mA (RL≤600Ω)
9                             三相可控硅过零触发脉冲输出 P99[注1]
⑤代码                     变送输出OUT2                                     说明
0                             无输出
2                             4-20mA (RL≤600Ω)                        [注1]
3                             0-10mA (RL≤1.2KΩ)                       [注1]
4                             1-5V   (RL≥250KΩ)                         [注1]
5                             0-5V   (RL≥250KΩ)                         [注1]
8                             0-20mA (RL≤600Ω)                        [注1]
⑥代码                     PV测量值输入信号类型                         说明
××                          详见“输入信号类型表”
⑦代码                     第一报警                                             说明
H                            上限报警                                             标准出厂配置
L                             下限报警
⑧代码                     第二报警                                             说明
H                            上限报警
L                             下限报警                                             标准出厂配置
⑨代码                     第三报警                                             说明
N                            无报警                                                标准出厂配置
H                            上限报警
L                             下限报警
⑩代码                     第四报警                                             说明
N                            无报警                                                标准出厂配置
H                            上限报警
L                             下限报警
⑪代码                     馈电输出                                             说明
N                            无馈电
P                            1路DC24V馈电输出                              输出电流≤30mA(负载电阻≥750Ω)
2P                          2路DC24V馈电输出                              输出电流≤30mA(负载电阻≥750Ω)
⑫代码                    仪表电源                                              说明
T                            交流/直流100-240V供电                       标准出厂配置
W                           DC24V供电

备注
[注1] 60段PID可编程调节器选型时请根据接线图来选择功能,由于尺寸小的仪表接线端子少带不了全功能,有的功能在同组端子上只能选择其中一种功能。
例1:人工智能60段PID可编程调节器为三相可控硅过零触发脉冲输出时,变送输出端子被占用,仪表选型不能带变送输出
[注2] 60段PID可编程调节器在写型号时必须完整,没有选到的功能项不能省略。
