信号隔离器 SWP8034 一入二出

2016/7/13 14:40:44 人评论 次浏览 分类:隔离器  仪表地址:http://yunrun.com.cn/product/873.html

信号隔离器SWP8034(一入二出)功能为将一路4-20mA输入信号经运算、干扰抑制、提高“输入-输出-电源”之间的电气隔离性能等处理后转换成与输入信号隔离的两路1-5V或-20mA直流信号输出,其功能为两台一入一出信号隔离器SWP8067集成在一台仪表上,完善和补充系统模拟I/O插件功能,增加系统适用性和现场环境下的可靠性,广泛应用于油田、石化、制造、电力、冶金等行业的重大工程中。

SWP8034信号隔离器特点
◆“电源-输入-输出”三者间采用高效磁隔离技术隔离,对高、低频干扰能进行有效的抑制,在强辐射环境中亦能可靠应用。
◆ 信号隔离器使用进口名牌电子元器件,采用SMT工艺生产,使产品长期运行可靠性、稳定性和精确度更胜一筹。
小型化卡装式DIN导轨结构设计。
极高的稳定性,确保准确度多年不变。
输入过流保护功能。
隔离器带输出信号零点和满度调整
隔离器带电源指示灯。

注意

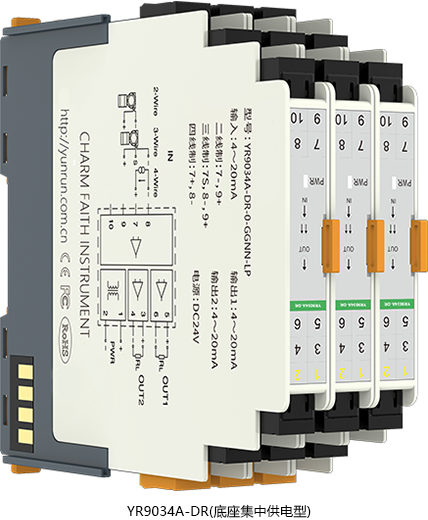

SWP8034一入二出信号隔离器因技术升级已经停产,工厂已经推出0.1%精度高性能产品替代本产品,替代型号为YR9034A-0-GG-N,下面是YR9034A-0-GG-N的实物图片,产品选型请移步http://yunrun.com.cn/product/250.html进行。
信号隔离器
SWP8034信号隔离器技术指标

输入信号:一路4-20mA
输出信号:路1-5V或4-20mA(仪表内部输出端可转换1-5V/4-20mA)
电源:DC24V±10%    (如需要AC220V供电,请与昌晖仪表协议供货)
精度:±0.2%F.S
线性:±0.1%F.S
负载电阻:250-750Ω
◆ 温度系数:<100ppm/℃
◆ 响应时间:<0.1S(0-9%)
绝缘强度:输入、输出和电源之间,AC1500V/1分钟
绝缘电阻:输入、输出和电源之间,100MΩ(DC500V)
消耗功率:3.0W
工作温度:0-40℃,湿度<95%RH

SWP8034信号隔离器外形
SWP8034一入二出信号隔离器

SWP8034信号隔离器的使用与维修
1、SWP8034信号隔离器的输出信号出厂时为4-20mA,如用户需要1-5V时,可打开机壳,将小型拨动开关(K1、K2、K4接通,K3断开)即可;(K1、K3接通,K2、K4断开)为4-20mADC。  
2、SWP8034信号隔离器使用前需经校验,确信仪表正常后,方可投入系统应用。注意输出为1-5VDC时内阻≥250KΩ,4-20mADC时内阻为250-750Ω。
3、SWP8034信号隔离器在正常应用时,无需特殊维修工作,只需定期检查。
4、SWP8034信号隔离器工作不正常时,要对仪表进维修。维修时只需检查:供电电源是否为24VDC,隔离器电源电压是否为18.5-28.5VDC,输出4-20mA和1-5V的转换开关是否拨对等,否则请寄回昌晖仪表制造有限公司修理。

国内众多公司多年来执行技术内涵发展策略,使产品性能愈加稳定,精度更高,消耗功率日趋降低,产品体积小,热量低,适合高密度安装。国内知名信号隔离器生产商型号举例如下:
 信号隔离器生产厂家名称                        一入二出信号隔离器型号                        联系电话
昌晖仪表                                                YR9034A-0-GG-N                                0871-65127691      65127562(FAX)
南京优倍电器有限公司                            NPGL-C111D                                       025-84459479        84519256(FAX)
南京帕罗肯科技有限公司                         PR-112-7GG-D                                    025-51871165        51871175(FAX)
北京维盛新仪科技有限公司                      WS15242B                                          010-62057039        62077342(FAX)
北京平和创业科技发展有限公司               PH2076                                               010-64848326        64848237(FAX)
