电流/电压转换模块 SWP-201IC

2018/5/31 2:09:24 人评论 次浏览 分类:隔离器  仪表地址:http://yunrun.com.cn/product/160.html

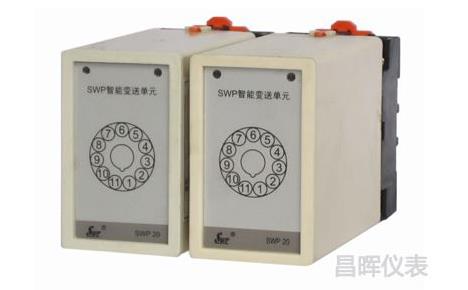

SWP-201IC单路电压/电流转换模块是一种小型化插装式结构的转换模块。它将电压(0-100V范围内或3-100mV范围内)、电流(0-20mA范围内)信号转换成为与之成比例的隔离的1-5V或4-20mA输出信号。

SWP-201IC模块特点
1、内部采用微处理进行数学运算,可对各种非线性输入信号进行精度极高的线性矫正。
2、配用SWP20SH显示模块,可将输入信号所对应的测量值以数字方式直观的显示出来。
3、仪表标准出厂配置为AC220V电源,也可以提供DC24V供电仪表
4、SW-201IC变送输出与主机隔离,具有1-5V或4-20mA输出信号的选择功能和断线保护功能。
5、每一路输入对应两路4-20mA(或1-5VDC)输出。
6、经过昌晖仪表制造有限公司持续的技术升级,SWP201系列隔离配电器SWP-201DL、热电偶温度变送器SWP-201TC、热电阻温度变送器SWP-201TR、信号隔离器SWP-201IC可以相互转换,仅需要改变仪表内部拨盘位置就实现这三种功能的改变。特别有利于减少客户备件库存和提高现场通用性。
7、标准电流信号输入时,仪表是一台信号隔离器或配电器,通过改变仪表电路板上输出拨盘开关位置就可以实现功能转换,仪表外形比YR9034A信号隔离器大,精度、稳定性、可靠性和使用寿命不及YR9034A
SWP-201IC

SWP-201IC模块技术指标
1、输入信号mV输入(3-100mV);V输入(0-100VDC绝对值小于100V);mA输入(0-20mADC)
2、参数设定:由SWP20PCA编程器进行设定
3、响应时间:mV输入时约500ms(时间常数);V、mA输入时约100ms(时间常数)
4、断线保护:断线保护仅在mV输入下提供
5、共模抑制比:50Hz时,大于120dB
6、精度:0.5%FS

SWP-201IC外形尺寸
SWP-201IC外形尺寸



SWP-201IC
接线图

SWP-201IC接线图             SWP-201IC带显示


SWP-201IC选型表


SWP-20①②-③-④⑤-⑥-⑦-⑧
①代码              输入通道
1                      单路信号输入
②代码              模块功能
IC                     电压/电流转换
③代码              输入信号
12                     4-20mA
13                     0-10mA
14                     1-5V
15                     0-5V
16                     0-20mA
17                     30-350Ω
18                     特殊信号输入
④代码               第一路输出方式
1                       1-5V
2                       4-20mA
3                       第一路输出为报警触点控制
6                       特殊规格输出
⑤代码               第二路输出方式
0                       无第二路输出(可省略)
1                       第二路输出为1-5V
2                       第二路输出为4-20mA
3                       第二路输出为报警触点控制        (选择此功能时模块的功能YR9003A电流信号报警设定器功能完全一样)
4                       第二路输出为RS232通讯接口
5                       第二路输出为RS485通讯接口
6                       第二路输出为特殊规格
⑥代码              输出两路隔离
A                      输出两路隔离
B                      输出信号第一路和第二路之间不隔离(常规出厂供货)
⑦代码              供电方式
省略                  AC220V供电
W                     DC24V供电
T                       AC90-260V(开关电源)
⑧代码               带显示模块和按键
省略                  标准配置
D                      带显示和按键(用户可通过显示模块和按键修改参数)
常用型号举例
SWP-201IC-12-22-B           SWP-201IC-12-22-A            SWP-201IC-13-21-B
SWP-201IC-12-22-A           SWP-201IC-12-25-B            SWP-201IC-18-21-B
