巡检仪 YR-GFM

2017/12/24 17:35:41 人评论 次浏览 分类:显示仪表  仪表地址:http://yunrun.com.cn/product/512.html

巡检仪为YR-GFM多路巡检仪系列产品,可巡回测量显示八路各类传感器、变送器信号,带统一报警输出、分别报警输出、统一变送输出、分别变送输出、RS485/232通讯功能等。巡检仪为进口器件、SMT工艺生产,具有抗强干扰能力,对各种复杂工矿的温度、压力、液位、速度、力等物理量测量显示、控制、远传和通信等,构成数字采集系统及控制系统,适用于需要进行多测量点巡回检测的系统。
昌晖巡检仪

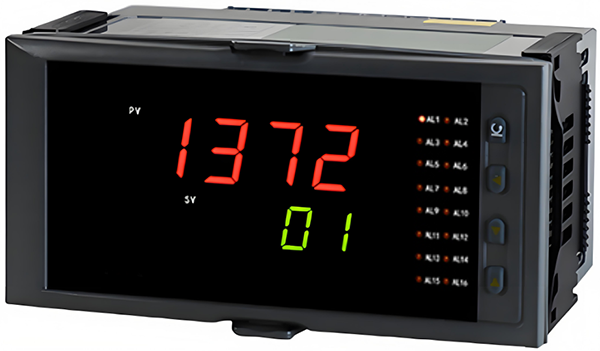

巡检仪YR-GFM806


仪表特点
1、0.2%测量精度,高可靠性、高稳定性和抗强干扰。
2、可手动和自动巡回检测测量回路,通道显示时间1-255s可设置。
3、巡检仪为双LED显示,仪表PV显示实时测量值,SV显示通道号。
4、多路巡检仪面板有16路报警状态LED指示,某报警通道测量值超限时对应报警指示灯亮。
5、巡检仪每个输入通道均为万能输入,36种输入信号自由切换;每个通道分别设置量程、小数点位置、校对参数和报警值。
6、仪表报警输出:巡检仪报警输出有统一报警输出和分别报警输出两种模式,报警可带记忆报警功能。

说明
统一报警:巡检仪共用2限报警输出,在分别设置每一通道报警值后,仪表巡回至某通道时如该通道测量值超限,则相应报警继电器动作,当巡回至另一通道时如此通道测量值不超限,则报警输出自动复位。
②分别报警:160×80mm、80×160mm巡检仪有16限报警输出,每个通道分别提供2路报警输出;96×96mm巡检仪有8限报警输出,每个通道分别提供1路报警输出;在分别设置每一通道报警值后,仪表巡回至某通道时如该通道测量值超限,则相应报警继电器动作。
③多路巡检仪报警记忆功能:报警记忆功能仅在报警方式为统一报警时才有效,仪表带报警记忆功能时,只有在仪表所有输出通道测量值均无超限时报警输出才自动复位。报警记忆功能订货时不需要特别注明,通过设置仪表二级参数实现或取消该功能。

7、仪表变送输出
巡检仪变送输出有6种输出类型可切换,可带统一变送输出和分别变送输出。变送输出可按照指定输入通道的采样值变送、采样值加权平均变送、输入最大值变送、输入最小值变送,变送输出运算功能通过仪表内部参数设置即可完成,这是昌晖仪表制造有限公司与国内同行仪表功能上的显著区别。如上海模数公司和本公司生产的水泥厂用温度远传监测仪http://yunrun.com.cn/product/504.html就属于四路输入、带输入最大值统一变送输出的多路巡检仪。
说明

①统一变送输出:仪表有1路变送输出,仪表巡回至某通道时,仪表变送输出为该通道测量值对应的采样值变送、统一变送、采样值加权平均变送、输入最大值变送、统一变送输出或输入最小值变送,巡回至下一通道时,变送输出按该通道测量值变送输出
②分别变送输出:仪表有8路变送输出,每个通道对应1路变送输出,仪表巡回至某通道时,仪表对应变送输出为该通道测量值对应的采样值变送、统一变送、采样值加权平均变送、输入最大值变送、统一变送输出或输入最小值变送。

8、仪表数据刷新周期2秒/16路。

9、支持RS485、RS232串行接口,采用标准MODBUS RTU通讯协议。注:仪表带通讯功能时,通讯转换器最好选用有源转换器。
10、仪表可带RS232C打印功能,具有手动打印、定时打印、报警打印功能。
11、带1路或2路DC24V馈电输出,为现场二线制变送器配电。
12、巡检仪输入、输出、电源、通讯相互之间采用光电隔离技术。
13、参数设定密码锁定,参数设置断电永久保存,具备参数恢复出厂设定功能。
14、巡检仪采用亚克力镜面PC面板、阻燃ABS外壳、拔插结构(用户不用拆线就可以更换表芯)、防水硅胶按键。
15、仪表采用低功耗抗强干扰设计,极低温度漂移、EMC抗干扰能力三级。

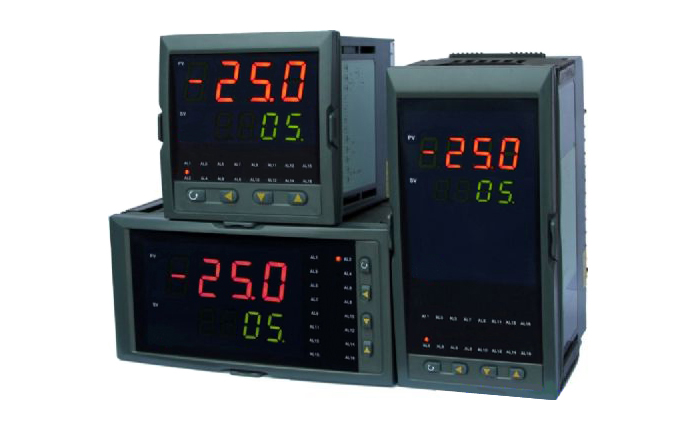

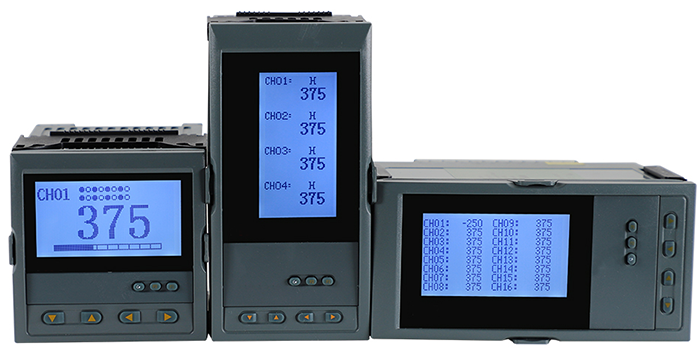

16、多路巡检仪有160×80mm、80×160mm和96×96mm三种外形尺寸。

巡检仪外形尺寸

多路巡检仪开孔尺寸

仪表安装最小间距

仪表横向间距

仪表纵向间距

×高×深:160×80×105mm

152×76mm

38mm

34mm

×高×深:80×160×105mm

76×152mm

34mm

38mm

×高×深:96×96×105mm

92×92mm

38mm

38mm


 巡检仪
昌晖巡检仪选型表
 YR-GFM①②-③④⑤-⑥-⑦⑧-⑨-⑩
①代码                      仪表外形尺寸                        说明
9                              96×96mm                            开孔尺寸:92×92mm
8                              160×80mm                          开孔尺寸:152×76mm
S8                            80×160mm                          开孔尺寸:76×152mm
②代码                      控制作用                               说明
06                            8路巡回显示控制
09                            16路巡回显示控制
③代码                      通讯方式                               说明
0                              无通讯                                   标准出厂配置
2                              RS232通讯
3                              带RS232C打印接口
8                              RS485通讯
④代码                      仪表报警输出                         说明
0                              无报警输出
1                              继电器统一报警输出                8-16路输入共用2限报警
2                              继电器分别报警输出                八路巡检仪每1路输入对应2限报警,16路巡检仪每路输入对应1个报警
⑤代码                      仪表变送输出                          说明
00                            无变送输出
02                            统一变送输出4-20mA(RL≤600Ω)
03                            统一变送输出0-10mA(RL≤1.2KΩ)
04                            统一变送输出1-5V(≥250KΩ)
05                            统一变送输出0-5V(RL≥250KΩ)
06                            统一变送输出0-20mA(RL≤600Ω)
07                            统一变送输出0-10V(RL≥4KΩ)
22                            分别变送输出4-20mA(RL≤600Ω)
23                            分别变送输出0-10mA(RL≤1.2KΩ)
24                            分别变送输出1-5V(RL≥250KΩ)
25                            分别变送输出0-5V(RL≥250KΩ)
26                            分别变送输出0-20mA(RL≤600Ω)
27                            分别变送输出0-10V (RL≥4KΩ)
⑥代码                      输入信号类型                          说明
××                           详见“仪表输入类型表”         每个通道信号输入类型可切换
⑦代码                      第一报警                                 说明
N                              无报警
H                              上限报警
L                               下限报警
⑧代码                      第二报警                                  说明
N                              无报警
H                              上限报警
L                               下限报警
⑨代码                      馈电输出                                  说明
N                             无馈电
1P                            1路DC24V馈电输出 输出电流≤30mA(负载电阻≥750Ω)
2P                            2路DC24V馈电输出 输出电流≤30mA(负载电阻≥750Ω)
⑩代码                      仪表供电                                  说明
T                              交流/直流100-240V供电          标准出厂配置
W                             DC24V供电

备注:
因为巡检仪的分别报警口与分别变送输出口是共用的,所以可按以下方式选择:
1、统一变送输出 + 统一报警输出。
2、八路分别变送输出 + 统一报警输。
3、160×80mm、80×160mm外形八路巡检仪有16限分别报警输出,每个通道对应2限报警输出。
4、96×96mm外形巡检仪有8限分别报警输出,每个通道对应1限报警输出。


用八路巡检仪型号
1、温度巡检仪
YR-GFM806-0000-08-NN-N-T                     功能与SWP-MD806-00-08-N一致
YR-GFM806-0000-03-NN-N-T                     功能与SWP-MD806-00-03-N一致
2、统一报警巡检仪
YR-GFM806-0100-08-HL-N-T                     功能与SWP-MD807-01-08-HL一致
YR-GFM806-0100-12-HL-N-T                     功能与SWP-MD807-01-12-HL一致
3、分别报警巡检仪
YR-GFM806-0200-08-HL-N-T                     功能与SWP-MD808-01-08-HL(两台仪表,分主机和副机)一致
4、带通信+统一报警输出巡检仪
YR-GFM806-8100-08-HL-N-T                     功能与SWP-MD807-81-08-HL一致
5、统一变送输出巡检仪
YR-GFM806-0002-08-HL-N-T                     功能与SWP-MD806-02-08-N一致
6、分别变送输出+统一报警输出巡检仪
YR-GFM806-0122-08-HL-N-T
7、统一变送输出+统一报警输出巡检仪
YR-GFM806-0102-08-N-T
8、统一报警输出巡检仪
YR-GFM906-0100-08-HL-N-T

 巡检仪接线图
1、160×80mm、80×160mm和96×96mm外形巡检统一报警接线图
统一报警八路巡检接线图

2、160×80mm、80×160mm外形巡检仪分别报警接线图
分别报警八路巡检仪接线图

3、96×96mm外形巡检仪分别报警接线图
八路巡检仪分别报警接线图

4、160×80mm、80×160mm外形巡检仪统一变送输出接线图
八路巡检仪统一变送输出接线图

5、96×96mm外形巡检仪统一变送输出和分别变送输出接线图
八路巡检仪统一变送输出和分别变送输出接线图
注:96×96mm外形巡检仪统一变送输出的接线端子在1号变送输出端子上

6、160×80mm、80×160mm外形巡检仪分别变送输出接线图
分别变送输出八路巡检仪接线图
