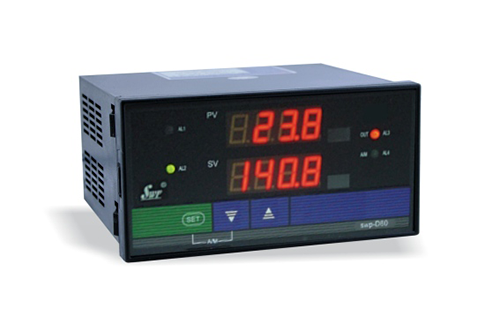

双路显示控制仪 SWP-D80

2017/8/26 14:46:15 人评论 次浏览 分类:显示仪表  仪表地址:http://yunrun.com.cn/product/141.html

智能双回路显示控制仪特点
1、双回路显示控制仪有6种外形尺寸
2、采用微处理器进行控制运算,可对各种非线性输入信号进行精度极高的线性矫正
3、可同时测量显示两路输入信号,并且两路输入信号可为不同分度号
4、可随意改变双回路显示控制仪各通道的输入信号类型和显示量程
5、采用最新无跳线技术,只需设定仪表内部参数,即可将仪表从一种输入信号改为另一种输入信号,提高了仪表多用性与可靠性
6、可带串行通信输出,可与各种带串行输入/输出的设备进行双向通信,组成网络控制系统
7、每一路输入信号可带1路模拟量变送输出、两路继电器报警输出和1路DC24V馈电输出,可使用于各种测试控制场合
8、双回路显示控制仪可对两路的温度、压力、液位、速度等测量信号进行数字量显示控制(高亮度LED数码显示),使测量值的显示更为清晰直观
9、显示方式为双数码测量值显示
              SWP-S80

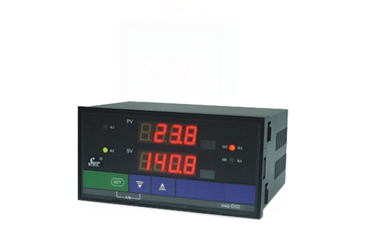

SWP-D821 SWP-D823系列                                                 SWP-S821 SWP-S823系列
仪表尺寸:160×80×140mm                                                仪表尺寸:80×160×140mm
开孔尺寸:152×76mm                                                        开孔尺寸:76×152mm
常见型号:SWP-D821;SWP-D823                                     常见型号:SWP-S821;SWP-S821

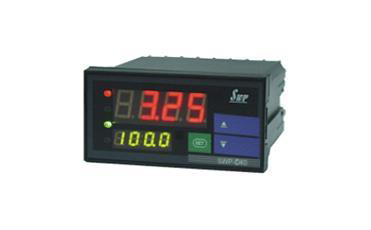

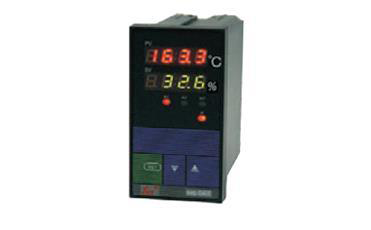

SWP-D421 SWP-D423系列                                                  SWP-S421 SWP-S423系列
仪表尺寸:96×48×140mm                                                  仪表尺寸:48×96×140mm
开孔尺寸:92×44mm                                                           开孔尺寸:44×92mm
常见型号:SWP-D421;SWP-D423                                     常见型号:SWP-S421;SWP-S423

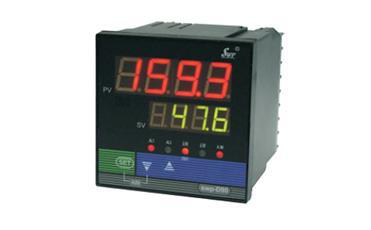

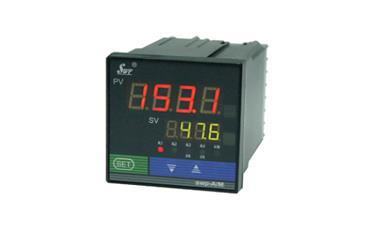

SWP-D921 SWP-D923系列                                                  SWP-D721 SWP-D723系列
仪表尺寸:96×48×140mm                                                  仪表尺寸:48×96×140mm
开孔尺寸:92×44mm                                                           开孔尺寸:44×92mm
常见型号:SWP-D921;SWP-D923                                     常见型号:SWP-D721;SWP-D723

SWP-D80接线图
SWP-D80接线图适用于型号为SWP-D821、SWP-S821、SWP-D823和SWP-S823的仪表,仪表横竖式接线均相同。
 SWP-D80双回路显示控制仪接线图


SWP-D40接线图
SWP-D40接线图适用于型号为SWP-D421、SWP-S421、SWP-D423和SWP-S423的仪表,仪表横竖式接线均相同。
SWP-D40 双回路显示控制仪接线图

SWP-D90接线图
SWP-D90接线图适用于型号为SWP-D921和SWP-D923仪表
SWP-D90双回路显示控制仪接线图

SWP-D70接线图
SWP-D70接线图适用于型号为SWP-D721和SWP-D723仪表
SWP-D70双回路显示控制仪接线图

SWP双回路显示控制仪选型
SWP-①②-③④⑤-⑥/⑦-⑧⑨/⑩⑪-⑫-⑬
①代码                      外形特征                               说明
D4                            96×48mm
S4                            48×96mm
D7                            72×72mm
D8                           160×80mm
S8                            80×160mm
D9                            96×96mm
T8                            160×80mm                           横式光柱双回路显示控制仪
ST8                          80×160mm                           竖式光柱双回路显示控制仪
②代码                      控制作用                                说明
21                            测量显示                                无报警
23                            三位控制                                双路显示+每一路两个报警
③代码                      通讯方式                                说明
0                              无通讯
2                              RS232
3                              打印口
4                              RS422
8                              RS485
9                              特殊规格                                按用户要求定制
④代码                      第一路输出                            说明
0                              无输出
1                              继电器报警输出
2                              4-20mA变送输出
3                              0-10mA变送输出
4                              1-5V变送输出
5                              0-5V变送输出
8                              特殊规格变送输出                  按用户要求定制
⑤代码                      第二路输出                            说明
0                              无输出
1                              继电器报警输出
2                              4-20mA变送输出
3                              0-10mA变送输出
4                              1-5V变送输出
5                              0-5V变送输出
8                              特殊规格变送输出                  按用户要求定制
⑥代码                      第一路输入信号类型               说明
××                           详见“仪表输入类型表”        18种输入型号类型可自由切换
⑦代码                      第二路输入信号类型               说明
××                           详见“仪表输入类型表”        18种输入型号类型可自由切换
⑧代码                      第一路第一报警输出
N                             无报警
H                             上限报警
L                              下限报警
⑨代码                      第一路第二报警输出
N                             无报警
H                             上限报警
L                              下限报警
⑩代码                      第二路第一报警输出
N                             无报警
H                             上限报警
L                              下限报警
⑪代码                      第二路第二报警输出
N                             无报警
H                             上限报警
L                              下限报警
⑫代码                      馈电输出
省略                         无馈电
2P                            两路DC24V馈电输出              给两台两线制4-20mA变送器供电
⑬代码                      仪表电源                                说明
省略                         AC220V供电                          标准配置
T                              AC85-260V开关电源供电
W                             DC24V开关电源供电

注1:同种分度号,选型代码和仪表编程代码不同,在仪表设定时请注意(详见仪表使用说明书)。
注2:SWP-D423、SWP-S423只能做两个报警,即每路各一个报警。

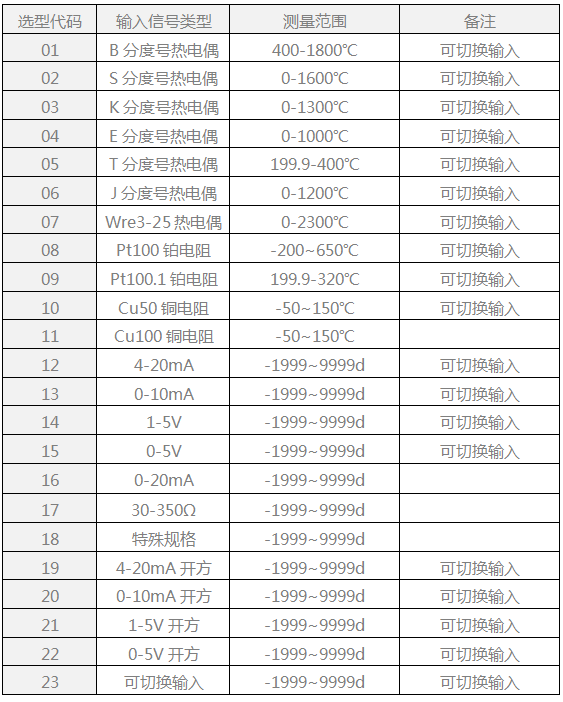

输入类型表

输入信号类型表

型号举例

例1、SWP-D821-000-12/12-N-2P
双回路显示仪无通讯、变送输出和报警输出,两路输入信号均为4-20mA(万能输入),带两路DC24V馈电输出,仪表电源为AC220V,仪表外形为160×80mm横式

例2、SWP-D821-022-03/08-N
双回路显示仪无通讯和报警输出,第一路变送输出为4-20mA,第二路变送输出为4-20mA,第一路输入信号为K分度号(万能输入),第二路输入信号为Pt100分度号,仪表外型为80×160mm竖式

例3、SWP-D823-011-12/12-HLHL-2P
双回路控制仪无通讯和变送输出,每一路输入均带上、下限报警/控制输出,两路输入信号均为4-20mA(万能输入),带两路DC24V馈电输出,仪表外为AC220V供电,仪表为外形为160×80mm横式

例4、SWP-S823-022-12/12-HLHL-2P
双回路控制仪无通讯,第一路变送输出为4-20mA,第二路变送输出为4-20mA,,两路输入信号均为4-20mA(万能输入),每一路输入均带上、下限报警输出,带两路DC24V馈电输出,仪表外为AC220V供电,外形为80×160mm竖式

错误型号举例:SWP-D821-000-12/12-HLHL-2P
选型错误原因:双回路显示仪D821是不具备报警功能的(型号中代码的:HLHL)
正确型号举例:SWP-D823-011-12/12-HLHL-2P

共有访客发表了评论 网友评论

  客户姓名:
邮箱或QQ:
验证码: 看不清楚?
  1. 我们订过SWP-D723-011-09/09-HL/L几十台,都只有三个报警,现在我们需要一批每个通道带两个报警的仪表,可以做吗?

    匿名用户
     2017/11/3 22:48:21
    2017/11/3 22:51:06
    管理员回复:

    结构约束,SWP-D723-011-09/09-HL/L只能有三个报警,新款双回路显示控制仪YR-GFD723-011-09/09-HL/L可满足要求,请登录http://yunrun.com.cn/product/510.html查看
