经济型显示控制仪 YR-GFC

2017/12/26 15:30:03 人评论 次浏览 分类:显示仪表  仪表地址:http://yunrun.com.cn/product/504.html

YR-GFC系列单回路数字显示控制仪采用全自动贴片封装工艺,具有很强的抗干扰能力,精度0.3%。设计了双屏LED数码显示,显示内容更丰富。可与各类传感器、变送器配合使用,实现对温度、压力、液位、速度、力等物理量的测量显示,无断线报警功能,输出功能包括:2限报警控制、1路模拟变送输出、RS485通讯等,比传统的数显仪表还新增加了还原出厂默认参数,操作更简便,适用所有自控现场。

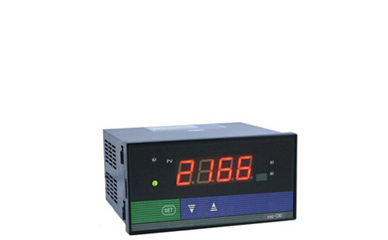

显示控制仪SWP-C80

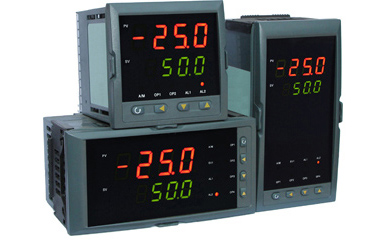

                YR-GNC系列显示控制仪                                                       SWP-LED系列显示控制仪

YR-GFC显示控制仪特点
昌晖仪表推出的SWP-LED系列智能显示控制仪表在国内以质量好高性价比获得广泛认同和极高市场份额,在对国内外同行普遍存在的不足进行完善和技术创新基础上,YR-GNC系列仪表外观、结构、精度、仪表功能、稳定性和抗干扰性能方面取得突破,文章《数字显示仪表YR-GF系列介绍》有详细分析。
1、YR-GFC系列精度为0.3%FS
2、万能输入信号可达33种类型(YR-GNC系列为36种),用户可以自由设置量程和小数点位置
3、双屏LED显示(PV显示测量值;SV可设置为显示输入分度号、显示第1-2报警值、显示时间、显示℃或不显示)
4、热电偶信号输入时,温度显示分辨率为0.1℃
5、YR-GNC系列显示控制仪为亚克力面膜,硅胶轻触按键,欧洲高档进口仪表外观
6、可提供160×80、80×160、96×96、96×48、48×96、72×72、48×48mm七种外形尺寸,仪表深度为110mm
7、仪表接线端子160×80、80×160、96×96、96×48、48×96mm外形相同,72×72和48×48mm不同,减少仪表接线不同带给使用者的不便
8、仪表为高可靠性拔插结构,表芯和表壳可分离,用户可不用拆线直接更换或检修仪表
9、YR-GFC系列显示控制仪采用抗强干扰电路设计、进口元件和SMT焊接工艺生产
10、增加还远出厂默认参数功能,用户可轻松恢复出厂预设值
11、报警输出ON/OFF带回差,用户可设置延时报警、输入断线报警、闪烁报警等功能
12、全数字化微处理器调校,极低温度漂移,可保证仪表多年稳定性和精度不变
13、设定参数断电永久保留及参数密码锁定
14、YR-GNC系列显示控制仪输出扩展性:测量值显示+4限报警+2路变送输出+1路通讯输出+2路馈电输出
       YR-GFC系列显示控制仪输出扩展性:    模式1:测量值显示+2限报警+1路变送输出+1路馈电输出
                                                                 模式2:测量值显示+2限报警+1路通讯输出+1路馈电输出
15、仪表可带RS485通讯(YR-GFC显示控制仪变送输出和通讯这两个功能接线端子是共用的,只能选择其一,不能同时具备)
如果您用到“断线报警”、“RS232通信”、“四限报警”或同时变送输出+RS485通讯功能,请您移步至YR-GNC显示控制仪
两种仪表的异同之处



昌晖经济型显示控制仪选型表


YR-GFC①②-③④-⑤-⑥⑦-⑧-⑨
①代码             仪表外形尺寸                            说明
9                     96×96mm                                开孔尺寸:92×92mm
8                     160×80mm                              开孔尺寸:152×76mm
S8                   80×160mm                              开孔尺寸:76×152mm
7                     72×72mm                                开孔尺寸:68×68mm
4                     96×48mm                                开孔尺寸:92×45mm
S4                   48×96mm                                开孔尺寸:45×92mm
1                     48×48mm                                开孔尺寸:45×45mm
②代码             控制作用                                   说明
01                   单纯显示
03                   显示+2个报警                            可设置为上限、下限/上上限、上限/下限、下下限
③代码             通讯方式                                   说明
0                     无通讯                                       标准出厂配置
8                     RS485                                       [注1]
④代码             仪表输出                                   说明
0                     无输出                                       控制作用代码为“03”的仪表不能选择此项
1                     继电器报警输出                         控制作用代码为“01”的仪表不能选择此项
2                     4-20mA(RL≤600Ω)                   [注1]
3                     0-10mA(RL≤1.2KΩ)                  [注1]
4                     1-5V(RL≥250KΩ)                      [注1]
5                     0-5V(RL≥250KΩ)                      [注1]
6                     0-20mA(RL≤600Ω)                   [注1]
7                     0-10V(RL≥4KΩ)                        [注1]
⑤代码             输入信号类型                             说明
××                  详见"仪表输入类型表”              仪表输入类型可切换
⑥代码             第一报警                                    说明
N                    无报警                                        控制作用代码为“01”的必选项
H                    上限报警                                     控制作用代码为“01”的仪表不能选择此项
L                     下限报警                                     控制作用代码为“01”的仪表不能选择此项
⑦代码             第二报警                                    说明
N                    无报警                                        控制作用代码为“01”的必选项
H                    上限报警                                     控制作用代码为“01”的仪表不能选择此项
L                     下限报警                                     控制作用代码为“01”的仪表不能选择此项
⑧代码             馈电输出                                     说明
N                    无馈电
P                     1路DC24V馈电输出                    输出电流≤30mA(负载电阻≥750Ω)
⑨代码             仪表电源                                     说明
T                     交流/直流100-240V供电             标准出厂配置
W                    DC24V供电
备注
注1:经济型显示控制仪通讯和变送输出在同一端子上,YR-GFC经济型显示控制仪不能同时提供“通讯”和“变送输出”功能,只能选其中一种。切记!
注2:经济型显示控制仪信号类型切换时请仔细阅读说明书。为了您的操作方便,请在订货时务必注明输入信号类型。
注3:在写型号时必须完整,没有选到的功能项不能省略,必须用“N”补上。
注4、外形为96×48和48×96mm型的经济型显示控制仪,接线端子25、36间如有带报警功能,继电器触点容量为AC125V/0.5A、DC24V/0.5A,外形为48×48mm仪表继电器容量一样,其它外形仪表的继电器触点容量为AC220V/2A、DC24V/2A。
注5、YR-GFC系列经济型显示控制仪不带输入信号断线处理功能,该功能在YR-GNC系列仪表上才能实现。

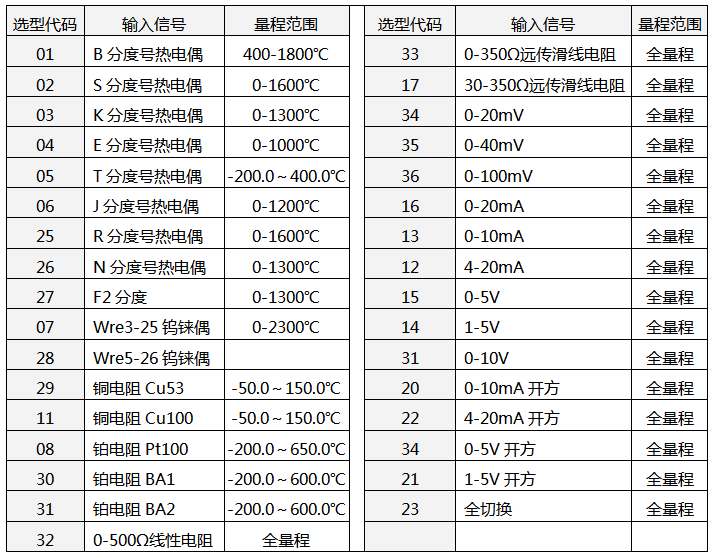

仪表输入类型选型代码表

选型代码

输入信号

量程范围


选型代码

输入信号

量程范围

01

B分度号热电偶

400-1800℃

33

0-350Ω远传电阻

全量程

02

S分度号热电偶

0-1600℃

17

30-350Ω远传电阻

全量程

03

K分度号热电偶

0-1300℃

34

0-20mV

全量程

04

E分度号热电偶

0-1000℃

35

0-40mV

全量程

05

T分度号热电偶

-200.0~400.0℃

36

0-100mV

全量程

06

J分度号热电偶

0-1200℃

16

0-20mA

全量程

25

R分度号热电偶

0-1600℃

13

0-10mA

全量程

26

N分度号热电偶

0-1300℃

12

4-20mA

全量程

27

F2分度

0-1300℃

15

0-5V

全量程

07

Wre3-25钨铼偶

0-2300℃

14

1-5V

全量程

28

Wre5-26钨铼偶


31

0-10V

全量程

29

热电阻Cu53

-50.0~150.0℃

20

0-10mA开方

全量程

11

热电阻Cu100

-50.0~150.0℃

22

4-20mA开方

全量程

08

热电阻Pt100

-200.0~650.0℃

34

0-5V开方

全量程

30

热电阻BA1

-200.0~600.0℃

21

1-5V开方

全量程

31

热电阻BA2

-200.0~600.0℃

23

全切换

全量程

32

0-500Ω线性电阻

全量程

18

特殊信号输入




常用显示控制仪型号

YR-GFC801-00-23-NN-N-T              YR-GFC901-00-23-NN-N-T               YR-GFS801-00-23-NN-N-T
YR-GFC801-80-23-NN-N-T              YR-GFC801-02-23-NN-P-T               YR-GFC901-02-23-NN-P-T
YR-GFS801-02-23-NN-P-T
YR-GFC801-02-23-NN-N-T               YR-GFC803-01-23-HL-P-T
YR-GFC903-01-23-HL-P-T                YR-GFS803-01-23-HL-P-T
YR-GFC803-81-23-HL-P-T
YR-GFC803-02-23-HL-P-T                YR-GFC903-02-23-HL-P-T                 YR-GFS803-02-23-HL-P-T
YR-GFC803-02-23-HL-N-T

YR-GFC系列显示控制仪接线图

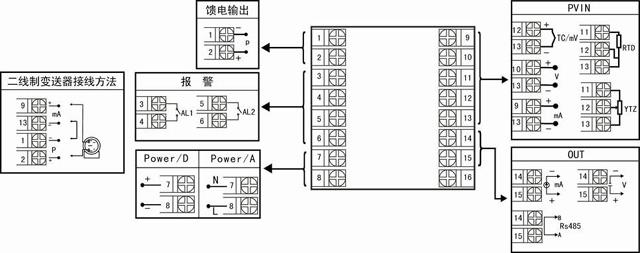

1、160×80、80×160、96×96、96×48、48×96mm外形显示控制仪接线图
显示控制仪接线图

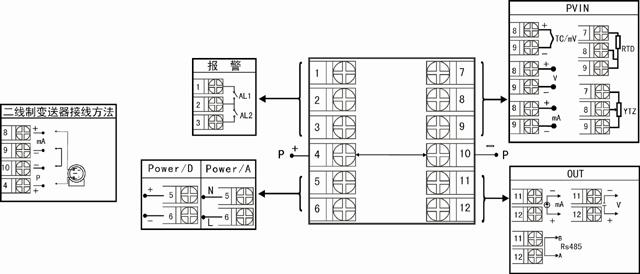

2、72×72mm外形(YR-GFC70)显示控制仪接线图
72*72mm显示控制仪接线图

3、48×48mm外形(YR-GFC10)显示控制仪接线图

特别说明:选型时请根据接线图来选择功能,由于尺寸小的仪表接线端子少带不了全功能,有的功能在同组端子上只能选择其中一种功能。


YR-GFC系列显示控制仪属于数显表中最常使用的一种,显示控制仪价格竞争处于红海状态,不断创新和技术进步向用户提供高性价比智能仪表是昌晖成为知名品牌的根本,选择YR-GFC系列仪表,您有眼光!

共有访客发表了评论 网友评论

  客户姓名:
邮箱或QQ:
验证码: 看不清楚?
  1. 我们已使用过3年的旧表YR-GFC803-02-12-HL-P-T拆到其他地方使用时出现异常:接上4-20mA模拟量信号,显示的时候PV窗口一直一闪一闪的是怎么回事?

    匿名用户
     2017/5/5 3:16:20
    2017/5/5 3:18:06
    管理员回复:

    显示的时候PV窗口一闪一闪主要有2种原因:
    1、现场电源不稳定;
    2、现场电源有干扰;
    您可以先把这台表放到电源稳定的地方上电看看,如果在电源稳定的地方上电没有出现这个问题,那就可以说是现场电源的问题,建议您现场电源增加稳压电源;如果在电源稳定的地方上电仍然出现这个现象,那有可能是仪表出现故障了,需要把仪表寄回我公司检测

  2. 显示电动阀阀位要选哪种仪表?电动阀执行器上的阀位反馈信号从1000Ω电位器上送出,仪表要显示阀位并带4-20mA变送器输出,外形96*48mm

    匿名用户
     2017/4/27 14:07:30
    2017/4/27 14:11:14
    管理员回复:

    电位器输入的阀位显示仪表型号为YR-GFC401-02-18-NN-N-T,文字注明:输入信号为0-1000Ω(三端滑线电阻),量程为0-100.0%

  3. 我需要用一款仪表,基本要求为:160*80mm外形,Pt100输入,带一路4-20mA变送输出,带两个报警输出AC220供电,上限报警用于连锁,只有在测量值超限时才能动作。现在选用YR-GFC803-02-12-HL-N-T型号是否正确?能否满足我的要求?

    匿名用户
     2016/9/21 0:00:00
  4. 您的选型完全正确,但这个型号的仪表不能满足您的要求,具体原因如下:
    1、YR-GFC803-02-12-HL-N-T无“断线处理”功能,仪表不接线或断线时显示值自动为最大值,会触发报警继电器动作,导致连锁动作。
    2、仪表应该选用YR-GNC803-02-12-HL-N-T(仪表带断线处理功能),将仪表“断线显示”参数设置为“断线显示归零”,则仪表在刚上电或输入信号断线时报警继电器不会动作,只有显示值真正超限时才会动作,这样连锁才不会误动作。
    3、YR-GNC系列显示控制仪页面http://yunrun.com.cn/product/987.html,您可看看

    匿名用户
     2016/9/21 0:00:00
    2016/10/17 0:00:00
    管理员回复:

    您的回复很专业!谢谢您给其他朋友提供帮助
