四回路显示控制仪 YR-GFM

2018/1/15 0:02:40 人评论 次浏览 分类:显示仪表  仪表地址:http://yunrun.com.cn/product/542.html

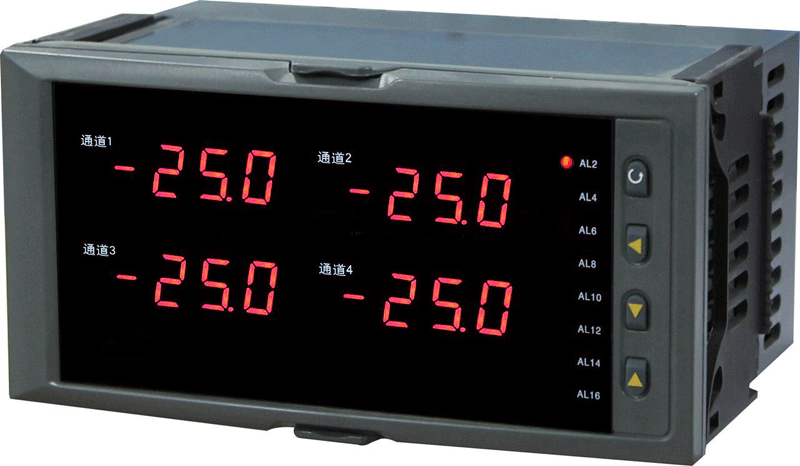

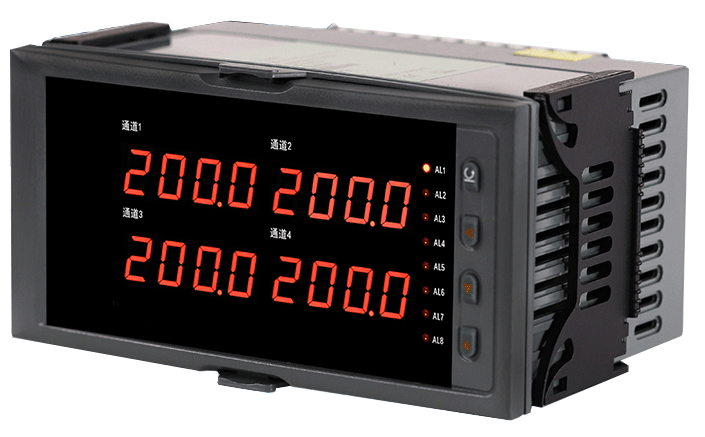

YR-GFM四路显示控制仪可同时输入四路测量信号,四路显示控制仪有四个LED窗口同屏显示四路信号,实现四路温度、压力、液位、速度、位移、力等物理量的测量显示及控制。四路显示控制仪最多可带8路报警控制(每一路输入信号可有2个报警输出)、4路模拟变送器输出(每一路输入信号可有两对应1路变送输出)和2路DC24V馈电输出,可带RS232、RS485通讯或RS23C打印接口,三种外形尺寸可供用户选择。YR-GFM四回路显示控制仪

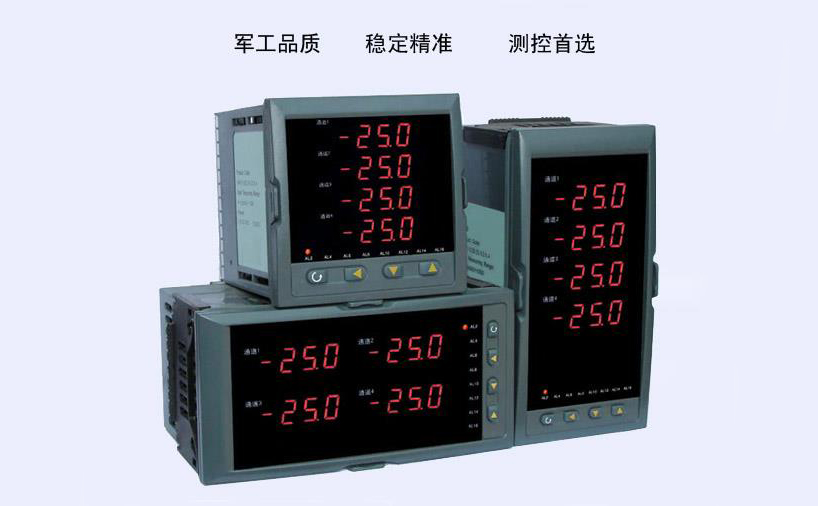

图片为100%实物拍
仪表特点
1、高可靠性和稳定性、极低温度漂移。四路显示控制仪整机温漂≤50PPM/℃,年返修率≤4‰,质保期24个月
2、仪表有四个LED显示窗口,LED状态指示灯指示报警状态。
3、昌晖仪表制造有限公司采用进口元器件、SMT贴装工艺全自动贴片机生产,具有抗强干扰能力
4、0.2%精度,采样周期最短0.25s,四路显示控制仪测量精度高于多数国内同行生产的数显表
5、四回路显示控制仪可输入四路信号,每个通道有36种输入信号可切换,每个通道可自由设置量程
6、四回路显示控制仪输入、输出、电源均加防护处理,达到进口仪表水平
7、无跳线设计,36种输入信号可切换,6种(4-20mA、0-10mA、1-5V、0-5V、0-20mA和0-10V)变送输出可切换
8、面板轻触式硅胶按键数字设定;参数设定值密码锁定;设定值断电永久保存
9、四回路显示控制仪为亚克力面板,硅胶轻触按键;拔插结构,拔插仪表机芯时不用拆除仪表接线,方便现场维护
10、四回路显示控制仪有160×80mm、80×160mm、96×96mm三种外形可供选择

四回路显示控制选型表
YR-GFM①②-③④⑤-⑥/⑦/⑧/⑨-⑩⑪-⑫-⑬
①代码                     仪表外形尺寸                                             说明
9                             96×96mm                                                 开孔尺寸:92×92mm
8                             160×80mm                                               开孔尺寸:152×76mm
S8                           80×160mm                                               开孔尺寸:76×152mm
②代码                     控制作用                                                    说明
04                           4路输入信号同屏显示
③代码                     通讯方式                                                    说明
0                             无通讯                                                        标准出厂配置
2                             RS232通讯
3                             带RS232C打印接口
8                             RS485通讯
④代码                     仪表报警输出                                             说明
0                             无报警输出                                                单纯4路显示
1                             继电器统一报警输出                                   4路显示+4路输入共用2限报警
2                             继电器分别报警输出                                   4路显示+每1路输入对应2限报警[注2]
⑤代码                     仪表变送输出
00                           无变送输出
02                           统一变送输出4-20mA(RL≤600Ω)
03                           统一变送输出0-10mA(RL≤1.2KΩ)
04                           统一变送输出1-5V(RL≥250KΩ)
05                           统一变送输出0-5V(RL≥250KΩ)
06                           统一变送输出0-20mA(RL≤600Ω)
07                           统一变送输出0-10V(RL≥4KΩ)
22                           分别变送输出4-20mA(RL≤600Ω)               [注2]
23                           分别变送输出0-10mA(RL≤1.2KΩ)              [注2]
24                           分别变送输出1-5V(RL≥250KΩ)                  [注2]
25                           分别变送输出0-5V(RL≥250KΩ)                  [注2]
26                           分别变送输出0-20mA(RL≤600Ω)               [注2]
27                           分别变送输出0-10V(RL≥4KΩ)                    [注2]
⑥代码                     第一路输入信号类型                                   说明
××                          详见“仪表输入类型表”                            仪表输入类型可切换
⑦代码                     第二路输入信号类型                                   说明
××                          详见“仪表输入类型表”                            仪表输入类型可切换
⑧代码                     第三路输入信号类型                                   说明
××                          详见“仪表输入类型表”                            仪表输入类型可切换
⑨代码                     第四路输入信号类型                                   说明
××                          详见“仪表输入类型表”                            仪表输入类型可切换
⑩代码                     第一报警                                                    说明
N                            无报警                                                        第④代码为无报警输出时的必选项
H                            上限报警
L                             下限报警
⑪代码                     第二报警                                                    说明
N                            无报警                                                        第④代码为无报警输出时的必选项
H                            上限报警
L                             下限报警
⑫代码                     馈电输出
N                             无馈电
1P                           1路DC24V馈电输出 输出电流≤30mA(负载电阻≥750Ω)
2P                           2路DC24V馈电输出 输出电流≤30mA(负载电阻≥750Ω)
2P(12/24)           第1路DC12V输出;第二路DC24V输出
⑬代码                     仪表供电                                                    说明
T                             交流/直流100-240V供电                            标准出厂配置
W                           DC24V供电
备注
注1、选型时请根据接线图来选择功能,由于尺寸小的仪表接线端子少带不了全功能,有的功能在同组端子上只能选择其中一种功能。切记!
注2、YR-GFM904仪表同时带变送和报警输出时,报警只能带4个。
注3、在写型号时必须完整,没有选到的功能项不能省略,必须用“N”补上。
注4、因为四路显示控制仪的分别报警口与分别变送输出口是共用的,所以可按以下方式选择:
①四路显示 + 无报警
②160*80外形:四路显示 + 分别报警(每一个通道可提供2个报警输出,报警输出总数量为8限)
③96*96外形:四路显示 + 分别报警(每一个通道可提供1个报警输出,报警输出总数量为4限)
160*80和96*96外形:四路显示 + 分别变送输出(每一个通道可单独提供1路变送输出,变送输出总数量为4路)
96*96外形:四路显示 + 分别报警(每一个通道可提供1个报警输出)+ 分别变送输出(变送输出总数量为4路)
⑥160*80外形:四路显示 + 分别报警(每一个通道可提供2个报警输出)+ 分别变送输出(变送输出总数量为4路)
注5、如有带报警功能,继电器触点容量为AC220V/2A、DC24V/2A。

选型举例
1、四路显示
YR-GFM804-0000-23/23/23/23-NN-N-T                 相当于将4台显示表功能集成在同一块仪表内
YR-GFM804-8000-12/12/12/12-NN-N-T                 相当于将4台显示表功能集成在同一块仪表内+RS485通讯
2、四路显示+每一路带2个报警
YR-GFM804-0200-23/23/23/23-HL-N-T
4路显示+8个分别报警输出(每路输入对应2个报警)
YR-GFM904-0200-23/23/23/23-HL-N-T
4路显示+4个分别报警输出(每路输入对应1个报警)
3、分别变送输出四路显示仪
YR-GFM804-0022-23/23/23/23-NN-N-T
4路显示+4个分别变送输出(每路输入对应1个)
4、分别变送输出、分别报警四路显示控制仪
YR-GFM804-0222-23/23/23/23-HL-N-T                  4路显示+4个变送输出)+4路分别报警输出(每路输入对应1个)
5、带通讯四路显示控制仪
YR-GFM904-810023/23/23/23-HL-N-T
4路显示+RS485+4个分别报警输出(每路输入对应1个)

四回路显示控制仪接线图
四路显示控制仪有两种不同接线方式(160×80mm、80×160mm外形仪表接线图相同):
1、160×80、80×160mm外形四路显示控制仪接线图
YR-GFM80 横式四路显示控制仪接线图

2、96×96mm外形四路显示控制仪接线图
96×96mm外形 四路显示控制仪接线图

昌晖仪表制造有限公司专业生产数显表,为您提供高可靠性四回路显示控制仪价格咨询和应用经验分享。四回路显示控制仪YR-GFM产品页面,欢迎分享!
