大屏幕显示控制仪 SWP-B

2017/8/26 2:41:40 人评论 次浏览 分类:显示仪表  仪表地址:http://yunrun.com.cn/product/1501.html

SWP-B壁挂式大屏幕显示控制仪采用微处理器进行控制运算,可对各种非线性输入信号进行精度极高的线性矫正测量,显示屏采用高亮度、大尺寸LED数码管。SWP-B壁挂式大屏幕显示控制仪适用于大车间,远距离观测场所,可对温度压力、液位、速度、频率等测量信号进行数字测量显示控制,使测量值更为清晰。

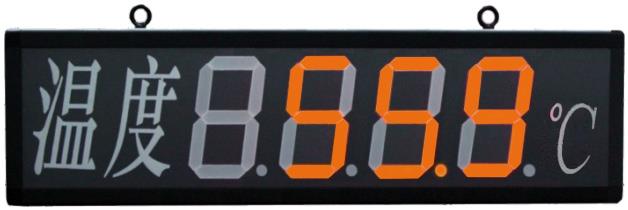

SWP-B80大屏幕显示控制仪
SWP-B801、SWP-B803和SWP-B804大屏幕显示控制仪
外形:1070×290×76mm,8英寸数码管
重量:6kg

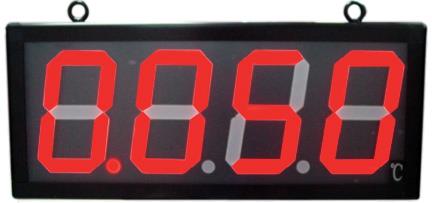

SWP-B40大屏幕显示控制仪
SWP-B401、SWP-B403和SWP-B404大屏幕显示控制仪
外形:580×200×75mm
重量:5kg

SWP-B系列大屏幕显示控制仪接线图
SWP-B系列大屏幕显示控制仪接线图


SWP-B大屏幕显示控制仪选型表

SWP-①②-③④-⑤-⑥⑦⑧⑨-⑩-⑪
①代码          外形特征                                       说明
B80              1070×290mm                              8英寸数码管 壁挂式
B80A            680×290×76mm                         壁挂式
B40              580×200×75mm                         壁挂式
②代码          控制作用                                       说明
1                  测量显示                                       无报警
3                  三位控制                                       显示+两限报警
4                  四限控制                                       显示+四限报警
③代码          通讯方式                                       说明
0                  无通讯
2                  RS232
3                  打印口
4                  RS422
8                  RS485
9                  特殊规格                                       按用户要求定制
④代码          仪表输出                                       说明
0                  无输出
1                  继电器报警输出
2                  4-20mA变送输出
3                  0-10mA变送输出
4                  1-5V变送输出
5                  0-5V变送输出
8                  特殊规格变送输出                         按用户要求定制
⑤代码          输入信号类型                                说明
××               详见仪表输入类型表                      18种输入型号类型可自由切换
⑥代码          第一报警输出
N 无报警
H 上限报警
L 下限报警
⑦代码          第二报警输出
N 无报警
H 上限报警
L 下限报警
⑧代码          第三报警输出                                说明
省略             无第三报警输出                             控制作用代码为“1”和“3”时选用
L                  下限报警                                       仅控制作用代码为“4”时选用
⑨代码          第四报警输出                                说明
省略             无第四报警输出                             控制作用代码为“1”和“3”时选用
L                   下下限报警                                   仅控制作用代码为“4”时选用
⑩代码          馈电输出
N                  无馈电
P                  DC24V馈电输出                            给两线制4-20mA变送器供电
⑪代码          仪表电源                                       说明
省略             AC220V供电                                 标准配置
T                  AC85-260V开关电源供电

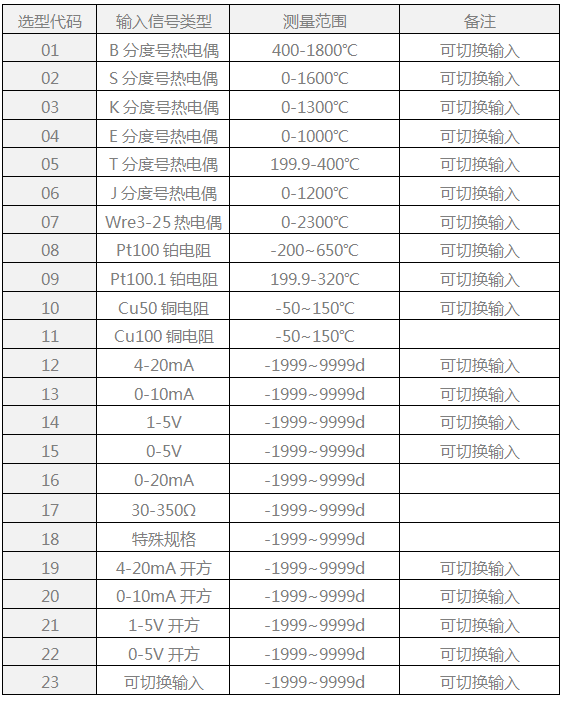

输入信号类型表
输入信号类型表

常用型号举例
SWP-B801-00-12-NN-N-T                        SWP-B803-01-12-HL-N-T                     SWP-B804-01-12-HHLL-P-T
SWP-B401-02-12-NN-N-T                        SWP-B403-02-12-HL-N-T                     SWP-B404-02-12-HHLL-P-T

SWP-B80A1-02-12-NN-P-T                      SWP-B80A3-02-12-HL-N-T                   SWP-B80A4-01-12-HHLL-P-T
