智能显示控制仪主要特点
1、昌晖仪表SWP-C80、SWP-C90、SWP-C40、SWP-C70、SWP-C10系列采用微处理器进行控制运算,可对各种非线性输入信号进行高精度线性矫正。
2、昌晖仪表可随意改变仪表的输入信号类型,采用最新无跳线技术,只需设定仪表内部参数,即可将仪表从一种输入信号改为另一种输入信号,进一步提高了仪表的多用性与可靠性。
3、昌晖仪表可带串行通信输出,各种带串行输入/输出的设备进行双向通信,组成网络控制系统。
4、集数字仪表与模拟仪表于一体,可对温度、压力、液位等测量信号进行数字量显示控制(高亮度LED数码显示,使测量值的显示更为清晰直观。
5、昌晖仪表有多种外形尺寸,适用于各种测量控制场合。SWP-C80是使用最广泛的一种仪表。
6、昌晖显示控制仪输入信号类型、量程、输出类型可自由设置。
7、仪表精度0.5%级;7种外形可供用户选择
8昌晖0.2%精度YR-GNC系列显示控制仪升级了目前0.5%精度仪表的性能,精度和稳定性媲美欧洲进口产品,0.5%精度显示控制仪将被逐步替代。
SWP-C80      SWP-S80
SWP-C80系列                                                                               SWP-S80系列
外形尺寸:160×80×140mm                                                         外形尺寸:80×160×140mm
开孔尺寸:152×76mm                                                                 开孔尺寸:76×152mm
型号:SWP-C801、SWP-C803、SWP-C804                                型号:SWP-C801、SWP-C803、SWP-C804


SWP-C90     SWP-S40
SWP-C90系列
                                                                              SWP-C40系列
外形尺寸:96×48×140mm                                                          外形尺寸:96×48×140mm
开孔尺寸:92×44mm                                                                   开孔尺寸:92×44mm
型号:SWP-C901、SWP-C903、SWP-C904                                型号:SWP-C401、SWP-C403

     SWP-C70
SWP-S40系列                                                                              SWP-C70系列
外形尺寸:48×96×140mm                                                          外形尺寸:72×72×110mm
开孔尺寸:44×92mm                                                                  开孔尺寸:68×68mm
型号:SWP-S401、SWP-S403                                                     型号:SWP-C701、SWP-C703

SWP-C10
SWP-C10系列

外形尺寸:48×48×110mm
开孔尺寸:44×44mm
型号:SWP-C101、SWP-C103

SWP-C80接线图(SWP-S80接线图与SWP-C80相同)
SWP-C80接线图

SWP-C90接线图

SWP-C90接线图



SWP-C40接线图(SWP-S40接线图与SWP-C40相同)
SWP-C40接线图



SWP-C70接线图

SWP-C70接线图



SWP-C10接线图
SWP-C10接线图



SWP智能显示控制仪选型表


SWP-①②-③④-⑤-⑥⑦⑧⑨-⑩-⑪

①代码          外形特征                     说明

C10              48×48mm
C40              96×48mm
S40              48×96mm
C70              72×72mm
C80              160×80mm
S80               80×160mm
C90              96×96mm
T80              160×80mm                横式光柱显示控制仪
ST80            80×160mm                竖式光柱显示控制仪
②代码          控制作用                     说明
1                  测量显示
3                  三位控制                     显示+两限报警
4                  四限控制                     显示+四限报警(上上限、上限、下限和下下限报警)
③代码          通讯方式                     说明
0                  无通讯
2                  RS232
3                  打印口
4                  RS422
8                  RS485                         MODBUS
9                  特殊规格                     按用户要求定制
④代码          仪表输出                     说明
0                  无输出
1                  继电器报警输出           两个开关量报警输出
2                  4-20mA变送输出
3                  0-10mA变送输出
4                  1-5V变送输出
5                  0-5V变送输出
8                  特殊规格变送输出        按用户要求定制
⑤代码          输入信号类型              说明
××               见仪表输入类型表       18种输入型号类型可自由切换
⑥代码          第一报警输出              说明
N                 无报警                        控制作用代码“1”必选项
H                 上限报警
L                  下限报警
⑦代码          第二报警输出              说明
省略             无报警                         控制作用代码“1”必选项
H                 上限报警
L                  下限报警
⑧代码          第三报警输出              说明
省略             无第三报警输出           控制作用代码为“1”和“3”时选用
L                  下限报警                     仅控制作用代码为“4”时选用
⑨代码          第四报警输出              说明
省略             无第四报警输出           控制作用代码为“1”和“3”时选用
L                  下下限报警                  仅控制作用代码为“4”时选用
⑩代码          馈电输出                     说明
省略             无馈电
P                  DC24V馈电输出          给1路两线制4-20mA变送器供电
⑪代码          仪表电源                     说明
省略              AC220V供电              标准配置
T                   AC85-260V开关电源供电
W                 DC24V开关电源供电
注1:SWP-C801和SWP-C803系列为0.8英寸LED显示,SWP-C901、SWP-C903、SWP-S801、SWP-S803、SWP-C701、SWP-C703、SWP-C401、SWP-C403系列为0.56英寸LED显示,SWP-C101/C103系列为0.32英寸LED显示。
注2:四限报警输出为上上限、上限、下限和下下限报警。四限报警仪仅SWP-C804、SWP-S804和SWP-C904三种型号
注3:同种分度号,选型代码和仪表编程代码不同,在显示设定控制仪时请注意。
注4:SWP-C701、SWP-C703、SWP-C101和SWP-C103无频率信号输入。

仪表输入信号类型表


常用显示
控制仪型号举例
SWP-C801-00-23-N-P
显示仪表,仪表无通讯和变送输出,4-20mA(万能)输入,带馈电DC24V输出,仪表为外型为160×80mm
SWP-C801-02-03-N
测量显示,仪表无通讯,变送输出为4-20mA,K分度号(万能)输入,仪表AC220V供电,仪表外型为160×80mm竖式
SWP-C803-01-23-HL-P
测量显示+报警,仪表无通讯和变送输出,4-20mA(万能)输入,带上、下限报警/控制输出,DC24V馈电输出,仪表外为AC220V供电,仪表为外型为160×80mm横式
SWP-C803-02-23-HL-P
测量显示+报警,仪表无通讯,变送输出4-20mA,4-20mA(万能)输入,带上下限报警/控制输出,带馈电DC24V输出,仪表外为AC220V供电,仪表为外型为160×80mm横式

SWP-C901-00-12-N-P           SWP-C903-01-12-HL-P            SWP-C901-80-12-N-P           SWP-C903-81-12-HL-P
SWP-C901-00-08-N-P           SWP-C903-01-08-HL-P            SWP-C901-80-08-N-P           SWP-C903-81-08-HL-P
SWP-C901-00-09-N-P           SWP-C903-01-09-HL-P            SWP-C901-80-09-N-P           SWP-C903-81-09-HL-P
SWP-C901-00-03-N-P           SWP-C903-01-03-HL-P            SWP-C901-80-03-N-P           SWP-C903-81-03-HL-P
SWP-C901-00-02-N-P           SWP-C903-01-02-HL-P            SWP-C901-80-02-N-P           SWP-C903-81-02-HL-P
SWP-C901-00-23-N-P           SWP-C903-01-23-HL-P            SWP-C901-80-23-N-P           SWP-C903-81-23-HL-P
SWP-C901-02-12-N-P           SWP-C903-02-12-HL-P            SWP-C901-82-12-N-P           SWP-C903-82-12-HL-P
SWP-C901-02-08-N-P           SWP-C903-02-08-HL-P            SWP-C901-82-08-N-P           SWP-C903-82-08-HL-P
SWP-C901-02-09-N-P           SWP-C903-02-09-HL-P            SWP-C901-82-09-N-P           SWP-C903-82-09-HL-P
SWP-C901-02-03-N-P           SWP-C903-02-03-HL-P            SWP-C901-82-03-N-P           SWP-C903-82-03-HL-P
SWP-C801-00-12-N-P           SWP-C803-01-12-HL-P            SWP-C801-80-12-N-P           SWP-C803-81-12-HL-P
SWP-C801-00-08-N-P           SWP-C803-01-08-HL-P            SWP-C801-80-08-N-P           SWP-C803-81-08-HL-P
SWP-C801-00-09-N-P           SWP-C803-01-09-HL-P            SWP-C801-80-09-N-P           SWP-C803-81-09-HL-P
SWP-C801-00-03-N-P           SWP-C803-01-03-HL-P            SWP-C801-80-03-N-P           SWP-C803-81-03-HL-P
SWP-C801-00-02-N-P           SWP-C803-01-02-HL-P            SWP-C801-80-02-N-P           SWP-C803-81-02-HL-P
SWP-C801-00-23-N-P           SWP-C803-01-23-HL-P            SWP-C801-80-23-N-P           SWP-C803-81-23-HL-P
SWP-C801-02-12-N-P           SWP-C803-02-12-HL-P            SWP-C801-82-12-N-P           SWP-C803-82-12-HL-P
SWP-C801-02-08-N-P           SWP-C803-02-08-HL-P            SWP-C801-82-08-N-P           SWP-C803-82-08-HL-P
SWP-C801-02-09-N-P           SWP-C803-02-09-HL-P            SWP-C801-82-09-N-P           SWP-C803-82-09-HL-P
SWP-C801-02-03-N-P           SWP-C803-02-03-HL-P            SWP-C801-82-03-N-P           SWP-C803-82-03-HL-P
SWP-C801-02-02-N-P           SWP-C803-02-02-HL-P            SWP-C801-82-02-N-P           SWP-C803-82-02-HL-P
SWP-C801-02-23-N-P           SWP-C803-02-23-HL-P            SWP-C801-82-23-N-P           SWP-C803-82-23-HL-P
SWP-S801-00-12-N-P           SWP-S803-01-12-HL-P            SWP-S801-80-12-N-P           SWP-S803-81-12-HL-P
SWP-S801-00-08-N-P           SWP-S803-01-08-HL-P            SWP-S801-80-08-N-P           SWP-S803-81-08-HL-P
SWP-S801-00-09-N-P           SWP-S803-01-09-HL-P            SWP-S801-80-09-N-P           SWP-S803-81-09-HL-P
SWP-S801-00-03-N-P           SWP-S803-01-03-HL-P            SWP-S801-80-03-N-P           SWP-S803-81-03-HL-P
SWP-S801-00-02-N-P           SWP-S803-01-02-HL-P            SWP-S801-80-02-N-P           SWP-S803-81-02-HL-P
SWP-S801-00-23-N-P           SWP-S803-01-23-HL-P            SWP-S801-80-23-N-P           SWP-S803-81-23-HL-P
SWP-S801-02-12-N-P           SWP-S803-02-12-HL-P            SWP-S801-82-12-N-P           SWP-S803-82-12-HL-P
SWP-S801-02-08-N-P           SWP-S803-02-08-HL-P            SWP-S801-82-08-N-P           SWP-S803-82-08-HL-P
SWP-S801-02-09-N-P           SWP-S803-02-09-HL-P            SWP-S801-82-09-N-P           SWP-S803-82-09-HL-P
SWP-S801-02-03-N-P           SWP-S803-02-03-HL-P            SWP-S801-82-03-N-P           SWP-S803-82-03-HL-P
SWP-S801-02-02-N-P           SWP-S803-02-02-HL-P            SWP-S801-82-02-N-P           SWP-S803-82-02-HL-P
SWP-S801-02-23-N-P           SWP-S803-02-23-HL-P            SWP-S801-82-23-N-P           SWP-S803-82-23-HL-P
SWP-C401-00-12-N-P           SWP-C403-01-12-HL-P            SWP-C401-80-12-N-P           SWP-C403-81-12-HL-P
SWP-C401-00-08-N-P           SWP-C403-01-08-HL-P            SWP-C401-80-08-N-P           SWP-C403-81-08-HL-P
SWP-C401-00-09-N-P           SWP-C403-01-09-HL-P            SWP-C401-80-09-N-P           SWP-C403-81-09-HL-P
SWP-C401-00-03-N-P           SWP-C403-01-03-HL-P            SWP-C401-80-03-N-P           SWP-C403-81-03-HL-P
SWP-C401-00-02-N-P           SWP-C403-01-02-HL-P            SWP-C401-80-02-N-P           SWP-C403-81-02-HL-P
SWP-C401-00-23-N-P           SWP-C403-01-23-HL-P            SWP-C401-80-23-N-P           SWP-C403-81-23-HL-P
SWP-C401-02-12-N-P           SWP-C403-02-12-HL-P            SWP-C401-82-12-N-P           SWP-C403-82-12-HL-P
SWP-C401-02-08-N-P           SWP-C403-02-08-HL-P            SWP-C401-82-08-N-P           SWP-C403-82-08-HL-P
SWP-C401-02-09-N-P           SWP-C403-02-09-HL-P            SWP-C401-82-09-N-P           SWP-C403-82-09-HL-P
SWP-C401-02-03-N-P           SWP-C403-02-03-HL-P            SWP-C401-82-03-N-P           SWP-C403-82-03-HL-P
SWP-C401-02-02-N-P           SWP-C403-02-02-HL-P            SWP-C401-82-02-N-P           SWP-C403-82-02-HL-P
SWP-C401-02-23-N-P           SWP-C403-02-23-HL-P            SWP-C401-82-23-N-P           SWP-C403-82-23-HL-P
SWP-S401-00-12-N-P           SWP-S403-01-12-HL-P            SWP-S401-80-12-N-P           SWP-S403-81-12-HL-P
SWP-S401-00-08-N-P           SWP-S403-01-08-HL-P            SWP-S401-80-08-N-P           SWP-S403-81-08-HL-P
SWP-S401-00-09-N-P           SWP-S403-01-09-HL-P            SWP-S401-80-09-N-P           SWP-S403-81-09-HL-P
SWP-S401-00-03-N-P           SWP-S403-01-03-HL-P            SWP-S401-80-03-N-P           SWP-S403-81-03-HL-P
SWP-S401-00-02-N-P           SWP-S403-01-02-HL-P            SWP-S401-80-02-N-P           SWP-S403-81-02-HL-P
SWP-S401-00-23-N-P           SWP-S403-01-23-HL-P            SWP-S401-80-23-N-P           SWP-S403-81-23-HL-P
SWP-S401-02-12-N-P           SWP-S403-02-12-HL-P            SWP-S401-82-12-N-P           SWP-S403-82-12-HL-P
SWP-S401-02-08-N-P           SWP-S403-02-08-HL-P            SWP-S401-82-08-N-P           SWP-S403-82-08-HL-P
SWP-S401-02-09-N-P           SWP-S403-02-09-HL-P            SWP-S401-82-09-N-P           SWP-S403-82-09-HL-P
SWP-S401-02-03-N-P           SWP-S403-02-03-HL-P            SWP-S401-82-03-N-P           SWP-S403-82-03-HL-P
SWP-S401-02-02-N-P           SWP-S403-02-02-HL-P            SWP-S401-82-02-N-P           SWP-S403-82-02-HL-P
SWP-S401-02-23-N-P           SWP-S403-02-23-HL-P            SWP-S401-82-23-N-P           SWP-S403-82-23-HL-P
SWP-C701-00-12-N-P           SWP-C703-01-12-HL-P            SWP-C701-80-12-N-P           SWP-C703-81-12-HL-P
SWP-C701-00-08-N-P           SWP-C703-01-08-HL-P            SWP-C701-80-08-N-P           SWP-C703-81-08-HL-P
SWP-C701-00-09-N-P           SWP-C703-01-09-HL-P            SWP-C701-80-09-N-P           SWP-C703-81-09-HL-P
SWP-C701-00-03-N-P           SWP-C703-01-03-HL-P            SWP-C701-80-03-N-P           SWP-C703-81-03-HL-P
SWP-C701-00-02-N-P           SWP-C703-01-02-HL-P            SWP-C701-80-02-N-P           SWP-C703-81-02-HL-P
SWP-C701-00-23-N-P           SWP-C703-01-23-HL-P            SWP-C701-80-23-N-P           SWP-C703-81-23-HL-P
SWP-C701-02-12-N-P           SWP-C703-02-12-HL-P            SWP-C701-82-12-N-P           SWP-C703-82-12-HL-P
SWP-C701-02-08-N-P           SWP-C703-02-08-HL-P            SWP-C701-82-08-N-P           SWP-C703-82-08-HL-P
SWP-C701-02-09-N-P           SWP-C703-02-09-HL-P            SWP-C701-82-09-N-P           SWP-C703-82-09-HL-P
SWP-C701-02-03-N-P           SWP-C703-02-03-HL-P            SWP-C701-82-03-N-P           SWP-C703-82-03-HL-P

错误型号举例:SWP-C801-02-12-HL-P
选型错误原因:显示仪SWP-C801是不具备报警功能的(型号中代码的:HL)
正确型号举例:SWP-C803-02-12-HL-P

SWP显示控制仪使用须知
用户可设置显示控制仪输入信号、小数点、量程、报警值等参数,昌晖SWP仪表参数分为控制参数(一级参数)和用于仪表功能变换参数(二级参数)两个部分,两部分参数的设置方法不同。

一、控制参数(一级参数)
昌晖仪表一级参数内容:
CLK     参数修改密码锁(CLK=OO和CLK-132时可以修改显示控制仪一级参数;CLK=132时昌晖仪表可以修改二级参数
AL1     第一报警设定值
AL2     第二报警设定值
AL3     第三报警设定值
AL4     第四报警设定值

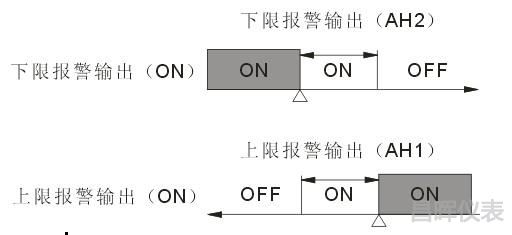

AH1    第一报警的回差值
AH2    第二报警的回差值
AH3    第三报警的回差值
AH4    第四报警的回差值

如何昌晖设定控制参数(昌晖仪表一级参数设定)
1、在仪表显示窗口(PV)显示测量值状态下,按压“SET”键,仪表转入“控制参数”设定状态。
2、每一个参数设定分为两步完成:第一次按压“SET”键,显示窗口首先显示的是设定参数符号(如“CLK”);第二次按压“SET”键,显示窗口显示的是刚出现的设定参数符号对应的设定值,设定值通过“▲”键(增加设定值)或“▼”键(减少设定值)。
3、第三次按压“SET”键,显示窗口显示的是另一个设定参数符号(如“AL1”),此时上一个参数的设定值自动保存(每次修改参数值后必须按压“SET”键保存数据)。
4、每按压“SET”键一次仪表按照CLK、AL1、AL2、AL3、AL4、AH1、AH2、AH3、AH4顺序依次变换参数(一次循环结束后回到最初项目“CLK”)。
5、设定控制参数时必须先将参数符号“CLK”的设定值修改为“CLK=0”或“CLK=132”,然后才能设定其他参数。“CLK”为仪表参数更改密码锁,在“CLK≠0”或“CLK≠132”时用户不能修改任何仪表参数。

设定控制参数后仪表如何返回工作状态
在控制参数设定状态下仪表返回工作状态有三种方法:
1、手动返回:昌晖智能仪表在参数设定状态下,按住“SET”键5秒后仪表自动回到测量状态。
2、自动返回:昌晖智能仪表在参数设定状态下,不按任何键30秒后仪表自动回到测量状态。
3、复位返回:在昌晖智能仪表参数设定状态下,按压“复位”键仪表自检结束后自动回到测量状态

二、仪表二级参数
仪表二级参数内容:
SL0      设定仪表输入分度号
SL1      设定显示值小数点位置(热电偶信号输入时必须SL1=0;Pt100.1、Cu50、Cu100分度号输入时必须SL1=1)
SL2      设定第一报警为上限报警或下限报警
SL3      设定第二报警为上限报警或下限报警
SL2.     设定第三报警为下限报警
SL3.     设定第四报警为下下限报警方式
SL4      冷端补偿方式选择及光柱显示方式选择
SL5      设定是否带闪烁报警功能
SL6      设置SWP仪表输入滤波系数,防止显示闪动
SL7      报警功能设置
DE       设
备号(仅通信时用)
bT        通信波特率设置(仅通信时用)
Pb1     显示输入的零点迁移(仪表校验时使用)
KK1     设定显示输入的量程放大比列(仪表校验时使用)
Pb2     冷端补偿的零点迁移(生产厂出厂参数,用户不可修改)
KK2     冷端补偿的放大比例(生产厂出厂参数,用户不可修改)
Pb3     变送输出的零点迁移(校验仪表变送输出时使用)
KK3     变送输出的放大比例(校验仪表变送输出时使用)
OUL    设定变送输出量程下限(指仪表模拟输出4mA时对应的量程)
OUH   设定变送输出量程上限(指仪表模拟输出20mA时对应的量程)
PVL     设定显示报警下限或光柱显示量程下限
PVH    设定显示报警上限或光柱显示量程上限
SLL      设定显示控制仪测量量程下限
SLH     设定显示控制仪测量量程上限
SUL     设定测量小信号切除
警告!非工程技术人员不能修改仪表二级参数,否则将导致仪表控制错误!

如何设定昌晖仪表二级参数
1、在SWP仪表显示窗口(PV)显示测量值状态下,按压“SET”键,仪表转入“控制参数”设定状态。
2、每一个参数设定分为两步完成:第一次按压“SET”,显示窗口首先显示的是设定参数符号(如“CLK”);第二次按压“SET”,显示窗口显示的是刚出现的设定参数符号对应的设定值,设定值通过“▲”(增加设定值)或“▼”(减少设定值)。
3、第三次按压“SET”键,显示窗口显示的是另一个设定参数符号(如“AL1”),此时上一个参数的设定值自动保存(每次修改参数值后必须按压“SET”键保存数据)。
4、每按压“SET”键一次仪表按照CLK、AL1、AL2、AL3、AL4、AH1、AH2、AH3、AH4顺序依次变换参数(一次循环结束后回到最初项目“CLK”)。
5、设定昌晖数显表二级参数时必须先将参数符号“CLK”的设定值修改为“CLK=132”,然后才能设定二级参数。“CLK”为仪表参数更改密码锁,在“CLK≠132”时用户不能修改任何仪表二级参数。
6、在“CLK=132”后,在显示窗口显示CLK设定值“132”状态下,同时按压“SET”键和“▲”键30秒进入二级参数的第一个参数“SL0”。
7、每个参数的设定重复2-3项操作。
8、每按压“SET”键一次仪表按照二级参数内容部分的顺序依次变换参数(一次循环结束后回到最初项目“SL0”)

设定二级参数后昌晖仪表如何返回工作状态
在昌晖仪表二级参数设定状态下仪表返回工作状态有三种方法:
1、手动返回:在仪表参数设定状态下,按住“SET”键5秒后仪表自动回到测量状态。
2、自动返回:在仪表参数设定状态下,不按任何键30秒后仪表自动回到测量状态。
3、复位返回:在仪表参数设定状态下,按压“复位”键仪表自检结束后自动回到测量状态。

断偶与仪表超量程显示
1、昌晖数显表在断偶(指输入回路断线)或测量显示值超过仪表设定的量程上限值(仪表二级参数“SLH”)时,仪表显示“—OH—”,同时最高限报警动作(继电器开关量输出)。仪表显示“-OH-”时通常为现场传感器损坏、输入回路断线或信号输入超量程上限,请及用户时进行检修。
特别说明
智能显示控制仪报警输出用于控制连锁时,用户通常要求仪表输入回路断线时仅闪烁报警提示,继电器不能有任何输出!如用户对仪表功能有此要求,请订货时务必告知云南昌晖仪表制造有限公司或仪表二级参数“SL7”的参数值十位上的值改为“1”(十位=1)。
2、仪表在测量显示值低于仪表设定的量程下限值(仪表二级参数“SLL”)时,仪表显示“—OL—”。

控制输出或报警输出状态
关于昌晖仪表报警回差
香港昌晖自动化SWP-C803、SWP-C804、SWP-C903、SWP-C403、SWP-C703控制仪采用控制输出带回差,以防止报警继电器在报警输出临界点上下波动时频繁动作。推荐阅读《数显表常用名词解释》, 带回差的报警输出状态如下:
报警回差示意图

上一篇:没有了

下一篇:光柱显示控制仪 SWP-T80

共有访客发表了评论 网友评论

  客户姓名:
邮箱或QQ:
验证码: 看不清楚?
  1. 贵公司SWP-C803-01-23-HL-P我们安装通电后有1台产生发生滋滋响声,什么原因?

    匿名用户
     2017/12/23 18:27:36
    2017/12/23 18:29:31
    管理员回复:

    AC220V的电源接触不良,有放电现象,滋滋响声就hi放电产生的

  2. SWP-C803数显表现货有没有?我要购买23台,QQ联系我

    匿名用户
     2016/11/29 0:00:00
