显示控制仪 YR-GNC

2017/12/8 22:48:41 人评论 次浏览 分类:显示仪表  仪表地址:http://yunrun.com.cn/product/987.html

YR-GNC系列显示控制仪是YR-GFC系列仪表的升级版本,两者基本控制功能和作用相同,YR-GNC系列在输入信号类型数量、精度、通信功能和控制输出功能扩展方面比YR-GFC系列更强大。显示控制仪精度0.2%。设计了双屏LED数码显示,显示内容更丰富。可与各类传感器、变送器配合使用,实现对温度、压力、液位、速度、力等物理量的测量显示,输出功能包括:1-4限报警控制、1-2路模拟变送输出、RS485/RS232通讯等,比传统的数显仪表还新增加了还原出厂默认参数,操作更简便,适用所有自控现场。

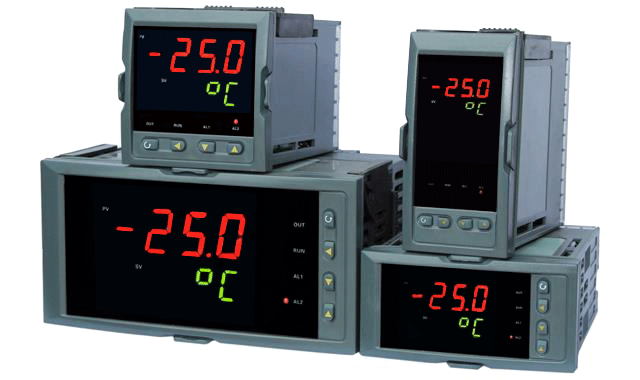

显示控制仪
显示控制仪特点
我们推出的SWP-LED系列智能显示控制仪表在国内以质量好高性价比获得广泛认同和极高市场份额,在对国内外同行普遍存在的不足进行完善和技术创新基础上,YR-GNC系列仪表外观、结构、精度、仪表功能、稳定性和抗干扰性能方面取得突破,文章《数字显示仪表YR-GNC系列介绍》有详细分析。

技术参数                YR-GNC系列显示控制仪                                                    YR-GFC系列显示控制仪
输入信号类型         36种信号输入                                                                    33种信号输入
测量精度                0.2%                                                                                 0.3%
断线处理                断线报警、闪烁报警                                                          无
                             断线显示:归零、量程最大值、历史最大值、保持不变
输出扩展性            4限报警+2路变送输出+通讯输出+2路馈电                         模式1:2限报警+1路变送输出+1路馈电
                                                                                                                      模式2:2限报警+通讯输出+1路馈电
报警输出方式        干接点、固态继电器驱动报警                                              干接点、固态继电器驱动报警
报警功能               1-4限报警、延时报警                                                         2限报警
通信功能               RS485或RS232通信                                                           仅不带变送输出时可带RS485通信
时钟功能               有时钟功能                                                                         无
仪表面板               两者一样                                                                            两者一样
接线端子               3排端子                                                                             1排(72×72mm和48×48mm外形2排)

1、双屏LED显示(PV显示测量值;SV可设置为显示输入分度号、显示第1-4报警值、显示时间、显示℃或不显示)

2、热电偶信号输入时,温度显示分辨率为0.1℃
3、面板为亚克力面膜,硅胶轻触按键,欧洲高档进口仪表外观
3、可提供160×80、80×160、96×96、96×48、48×96、72×72、48×48mm七种外形尺寸,仪表深度为110mm
4、仪表接线端子160×80、80×160、96×96、96×48、48×96mm外形相同,72×72和48×48mm不同,减少仪表接线不同带给使用者的不便
5、仪表为高可靠性拔插结构,表芯和表壳可分离,用户可不用拆线直接更换或检修仪表
6、显示控制仪采用抗强干扰电路设计、进口元件和SMT焊接工艺生产
7、增加还远出厂默认参数功能,用户可轻松恢复出厂预设值
8、报警输出ON/OFF带回差,用户可设置延时报警、输入断线报警、闪烁报警等功能
9、全数字化微处理器调校,极低温度漂移,可保证仪表多年稳定性和精度不变
10、设定参数断电永久保留及参数密码锁定

YR-GNC系列显示控制仪接线图
1、160×80、80×160、96×96、96×48、48×96mm外形显示控制仪接线图

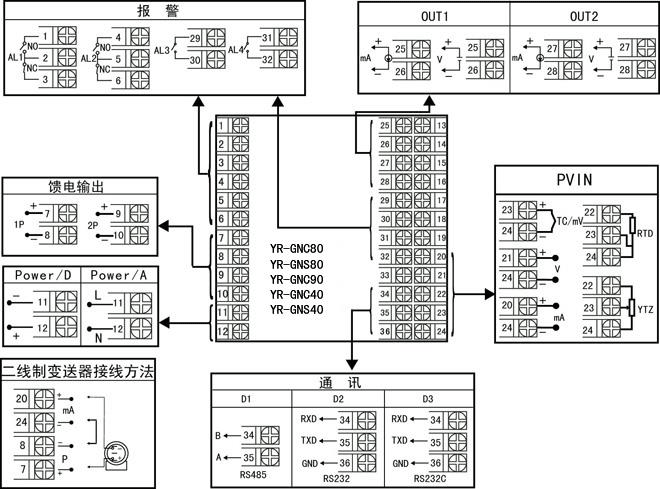

显示控制仪接线图

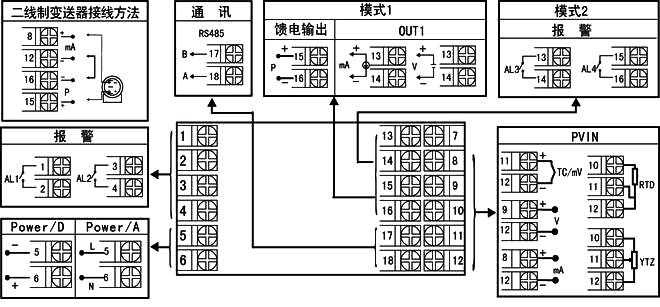

2、72×72mm外形(YR-GNC70)显示控制仪接线图

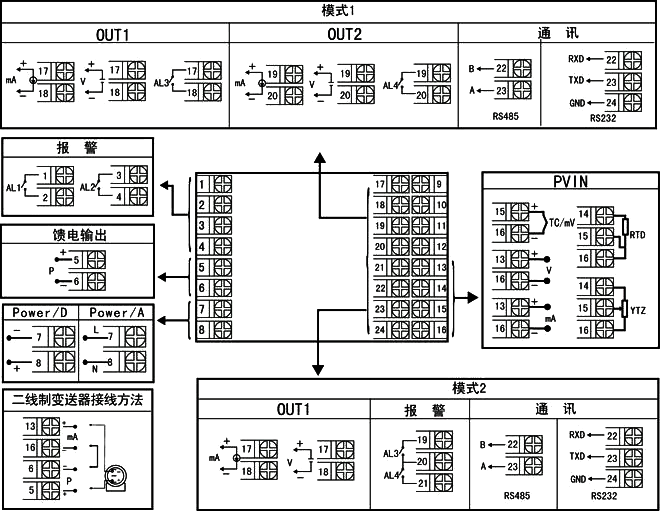

72×72mm外形(YR-GNC70)显示控制仪接线图

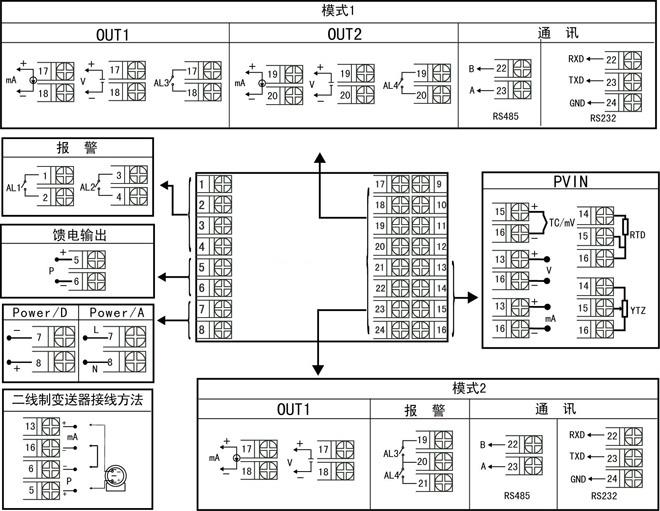

3、48×48mm外形(YR-GNC10)显示控制仪接线图

特别说明:
选型时请根据接线图来选择功能,由于尺寸小的仪表接线端子少带不了全功能,有的功能在同组端子上只能选择其中一种功能。


YR-GNC系列智能显示控制仪选型表

YR-GN□□-□□-□-□□-□-□  

选型代码

仪表外形尺寸

说明

C1

48×48mm

开孔尺寸:44×44mm

C4

96×48mm

开孔尺寸:92×44mm

S4

48×96mm

开孔尺寸:44×92mm

C7

72×72mm

开孔尺寸:68×68mm

C9

96×96mm

开孔尺寸:92×92mm

C8

160×80mm

开孔尺寸:152×76mm

S8

80×160mm

开孔尺寸:76×152mm

T9

96×96mm(方形,光柱显示控制仪)

开孔尺寸:92×92mm

T8

160×80mm(横式,光柱显示控制仪)

开孔尺寸:152×76mm

ST8

80×160mm(竖式,光柱显示控制仪)

开孔尺寸:76×152mm

选型代码

控制作用

说明

01

单显示



03

显示+两限报警

可设置为上下限、上上限和下下限

04

显示+四限报警

报警为上上限/上限/下限/下下限

选型代码

通信方式



0

无通信



2 RS232通信
3 带RS232C打印接口

8

RS485通信



选型代码

仪表输出(OUT1)

说明

0

无变送输出



1

继电器报警输出

控制作用代码为1的不能选择此项

2

4-20mA(RL≤600Ω)



3

0-10mA(RL≤1.2KΩ)



4

1-5V(RL≥250KΩ)



5

0-5V(RL≥250KΩ)



6

0-20mA(RL≤600Ω)



7

0-10V(RL≥4KΩ)



选型代码

仪表输出(OUT2)

说明

0

无变送输出



2

4-20mA(RL≤600Ω)



3

0-10mA(RL≤1.2KΩ)



4

1-5V(RL≥250KΩ)



5

0-5V(RL≥250KΩ)



6

0-20mA(RL≤600Ω)



7

0-10V(RL≥4KΩ)



选型代码

仪表输入类型

说明

12

4-20mA

详见仪表输入类型表

选型代码

第一报警方式

说明

N

无报警

控制作用代码为1的选择此项

H

上限报警

标准出厂配置

L

下限报警



选型代码

第二报警方

说明

N

无报警

控制作用代码为1的选择此项

H

上限报警



L

下限报警



选型代码

第三报警方

说明

N

无报警

控制作用代码为1的选择此项

L

下限报警

标准出厂配置

选型代码

第四报警方

说明

N

无报警

控制作用代码为1的选择此项

L

下限报警

标准出厂配置

选型代码

馈电输出

说明

N 无DC24V馈电输出

P

1路DC24V馈电输出

2P

2路DC24V馈电输出

2P(12/24)

第1路DC12V输出;第二路DC24V输出



选型代码

仪表供电方式

说明

W

DC24V供电



T

交流/直流 100-240V供电(交流50Hz)



备注:
1、外形为72×72mm型的仪表不带RS232C打印接口,48×48mm型的仪表不带RS232通讯接口和RS232C打印接口。
2、外形为96×48和48×96mm型的仪表,接线端子25-36间如有带报警功能,继电器触点容量为AC125V/0.5A、DC24V/0.5A,外形为48×48mm仪表继电器容量一样,其它外形仪表的继电器触点容量为AC220V/2A、DC24V/2A。
3、在写型号时必须完整,没有选到的功能项用“N”补上。

仪表输入类型选型代码表
选型代码 输入信号 量程范围 选型代码 输入信号 量程范围
01 B分度号热电偶 400-1800℃ 33 0-350Ω远传电阻 全量程
02 S分度号热电偶 0-1600℃ 17 30-350Ω远传电阻 全量程
03 K分度号热电偶 0-1300℃ 34 0-20mV 全量程
04 E分度号热电偶 0-1000℃ 35 0-40mV 全量程
05 T分度号热电偶 -200.0~400.0℃ 36 0-100mV 全量程
06 J分度号热电偶 0-1200℃ 16 0-20mA 全量程
25 R分度号热电偶 0-1600℃ 13 0-10mA 全量程
26 N分度号热电偶 0-1300℃ 12 4-20mA 全量程
27 F2分度 0-1300℃ 15 0-5V 全量程
07 Wre3-25钨铼偶 0-2300℃ 14 1-5V 全量程
28 Wre5-26钨铼偶 31 0-10V 全量程
29 热电阻Cu53 -50.0~150.0℃ 20 0-10mA开方 全量程
11 热电阻Cu100 -50.0~150.0℃ 22 4-20mA开方 全量程
08 热电阻Pt100 -200.0~650.0℃ 34 0-5V开方 全量程
30 热电阻BA1 -200.0~600.0℃ 21 1-5V开方 全量程
31 热电阻BA2 -200.0~600.0℃ 23 全切换 全量程
32 0-500Ω线性电阻 全量程

常用显示控制仪型号

1、显示+1路DC24V馈电+AC220V供电
YR-GNC801-000-23-NNNN-P-T                YR-GNC901-000-23-NNNN-P-T                 YR-GNS801-000-23-NNNN-P-T
YR-GNC401-000-23-NNNN-P-T                YR-GNS401-000-23-NNNN-P-T                 YR-GNC701-000-23-NNNN-P-T
YR-GNC101-000-23-NNNN-P-T

2、显示+1路变送输出+1路DC24V馈电+AC220V供电

YR-GNC801-020-23-NNNN-P-T                YR-GNC901-020-23-NNNN-P-T                 YR-GNS801-020-23-NNNN-P-T
YR-GNC401-020-23-NNNN-P-T                YR-GNS401-020-23-NNNN-P-T                 YR-GNC701-020-23-NNNN-P-T
YR-GNC101-020-23-NNNN-P-T

3、显示+2路变送输出+1路DC24V馈电+AC220V供电
YR-GNC801-022-23-NNNN-P-T                YR-GNC901-020-23-NNNN-P-T                 YR-GNS801-020-23-NNNN-P-T
YR-GNC401-022-23-NNNN-P-T                YR-GNS401-020-23-NNNN-P-T                 YR-GNC701-020-23-NNNN-P-T

4、显示+通信+1路DC24V馈电+AC220V供电
YR-GNC801-800-23-NNNN-P-T                YR-GNC901-800-23-NNNN-P-T                 YR-GNS801-800-23-NNNN-P-T
YR-GNC401-800-23-NNNN-P-T                YR-GNS401-800-23-NNNN-P-T                 YR-GNC701-800-23-NNNN-P-T
YR-GNC101-800-23-NNNN-P-T

5、显示+通信+1路变送输出+1路DC24V馈电+AC220V供电
YR-GNC801-820-23-NNNN-P-T                YR-GNC901-820-23-NNNN-P-T                 YR-GNS801-820-23-NNNN-P-T
YR-GNC401-820-23-NNNN-P-T                YR-GNS401-820-23-NNNN-P-T                 YR-GNC701-820-23-NNNN-P-T
YR-GNC101-820-23-NNNN-N-T (48×48mm仪表DC24V馈电和变送输出只能二选一)

6、显示+通信+2路变送输出+1路DC24V馈电+AC220V供电
YR-GNC801-022-23-NNNN-P-T                YR-GNC901-022-23-NNNN-P-T                 YR-GNS801-022-23-NNNN-P-T
YR-GNC401-022-23-NNNN-P-T                YR-GNS401-022-23-NNNN-P-T                 YR-GNC701-022-23-NNNN-P-T

7、显示+2个报警+1路DC24V馈电+AC220V供电
YR-GNC803-010-23-HLNN-P-T                 YR-GNC903-010-23-HLNN-P-T                  YR-GNS803-010-23-HLNN-P-T
YR-GNC403-010-23-HLNN-P-T                 YR-GNS403-010-23-HLNN-P-T                  YR-GNC703-010-23-HLNN-P-T
YR-GNC103-010-23-HLNN-P-T

8、显示+1路变送输出+2个报警+1路DC24V馈电+AC220V供电
YR-GNC803-020-23-HLNN-P-T                 YR-GNC903-020-23-HLNN-P-T                  YR-GNS803-020-23-HLNN-P-T
YR-GNC403-020-23-HLNN-P-T                 YR-GNS403-020-23-HLNN-P-T                  YR-GNC703-020-23-HLNN-P-T
YR-GNC103-020-23-HLNN-N-T



9、显示+通信+2个报警+1路DC24V馈电+AC220V供电
YR-GNC803-810-23-HLNN-P-T                 YR-GNC903-810-23-HLNN-P-T                  YR-GNS803-810-23-HLNN-P-T
YR-GNC403-810-23-HLNN-P-T                 YR-GNS403-810-23-HLNN-P-T                  YR-GNC703-810-23-HLNN-P-T
YR-GNC103-810-23-HLNN-P-T

10、显示+通信+1路变送输出+2个报警+1路DC24V馈电+AC220V供电
YR-GNC803-820-23-HLNN-P-T                 YR-GNC903-820-23-HLNN-P-T                  YR-GNS803-820-23-HLNN-P-T
YR-GNC403-820-23-HLNN-P-T                 YR-GNS403-820-23-HLNN-P-T                  YR-GNC703-820-23-HLNN-P-T
YR-GNC103-820-23-HLNN-N-T(48×48mm仪表DC24V馈电和变送输出只能二选一)

11、显示+通信+1路变送输出+2个报警+1路DC24V馈电+AC220V供电
YR-GNC803-022-23-HLNN-P-T                 YR-GNC903-022-23-HLNN-P-T                  YR-GNS803-022-23-HLNN-P-T
YR-GNC403-022-23-HLNN-P-T                 YR-GNS403-022-23-HLNN-P-T                  YR-GNC703-022-23-HLNN-P-T

12、显示+4个报警+1路DC24V馈电+AC220V供电

YR-GNC804-010-23-HLHL-P-T                 YR-GNC904-010-23-HLHL-P-T                  YR-GNS804-010-23-HLHL-P-T
YR-GNC404-010-23-HLHL-P-T                 YR-GNS404-010-23-HLHL-P-T                  YR-GNC704-010-23-HLNN-P-T
YR-GNC103-010-23-HLHL-N-T或YR-GNC103-010-23-HLHN-P-T(48×48mm仪表DC24V馈电和第4报警只能二选一)

13、显示+1路变送输出+4个报警+1路DC24V馈电+AC220V供电
YR-GNC804-020-23-HLHL-P-T                 YR-GNC904-020-23-HLHL-P-T                  YR-GNS804-020-23-HLHL-P-T
YR-GNC404-020-23-HLHL-P-T                 YR-GNS404-020-23-HLHL-P-T


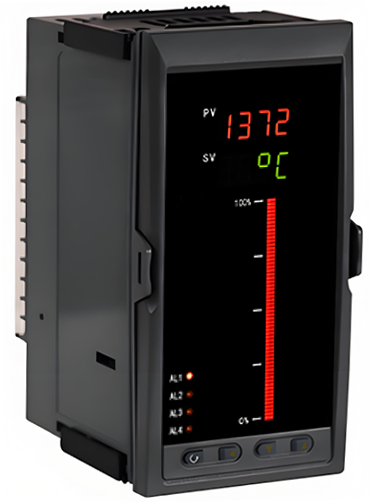

常用光柱仪表型号
YR-GNT801-000-23-NNNN-P-T   单光柱+横式+显示+DC24V馈电
YR-GNT901-000-23-NNNN-P-T   单光柱+方形+显示仪表+DC24V馈电
YR-GNST801-000-23-NNNN-P-T 单光柱+竖式+显示仪表+DC24V馈电
YR-GNT801-020-23-NNNN-P-T   单光柱+横式+显示+变送输出+DC24V馈电
YR-GNT901-020-23-NNNN-P-T   单光柱+方形+显示仪表+变送输出+DC24V馈电
YR-GNST801-020-23-NNNN-P-T 单光柱+竖式+显示仪表+变送输出+DC24V馈电
YR-GNT803-010-23-HLNN-P-T    单光柱+横式+显示+两个报警+DC24V馈电
YR-GNT903-010-23-HLNN-P-T    单光柱+方形+显示+两个报警+DC24V馈电
YR-GNST803-010-23-HLNN-P-T  单光柱+竖式+显示+两个报警+DC24V馈电
YR-GNT803-020-23-HLNN-P-T    单光柱+横式+显示+变送输出+两个报警+DC24V馈电
YR-GNT903-020-23-HLNN-P-T    单光柱+方形+显示+变送输出+两个报警+DC24V馈电
YR-GNST803-020-23-HLNN-P-T  单光柱+竖式+显示+变送输出+两个报警+DC24V馈电
