液晶八路巡检仪

2018/12/8 22:10:33 人评论 次浏览 分类:显示仪表  仪表地址:http://yunrun.com.cn/product/137.html

SWP-LCD-MD80液晶八路巡检仪特点
1、液晶显示、全中文菜单操作、同时同屏显示八个通道的测量值、仪表抗强干扰是液晶多路巡检仪技术优势。
2、各通道可同时输入不同的分度号,采用最新无跳线技术,只需设定仪表内部参数,即可将仪表输入信号自由切换
3、可选择各输入通道统一报警控制输出(或统一变送输出)或各输入通道分别报警控制输出(或分别变送输出)。各通道统一报警控制输出可选择报警带记忆(任一通道报警未解除将一直报警直至所有通道均无报警)或报警无记忆(巡回至有报警通道输出报警,巡回至无报警的通道时不报警)。
4、SWP-LCD-MD80液晶八路巡检仪可带串行通信输出,与各种带串行输入/输出的设备进行双向通信,组成网络控制系统。SWP-LCD-MD80液晶八路巡检仪

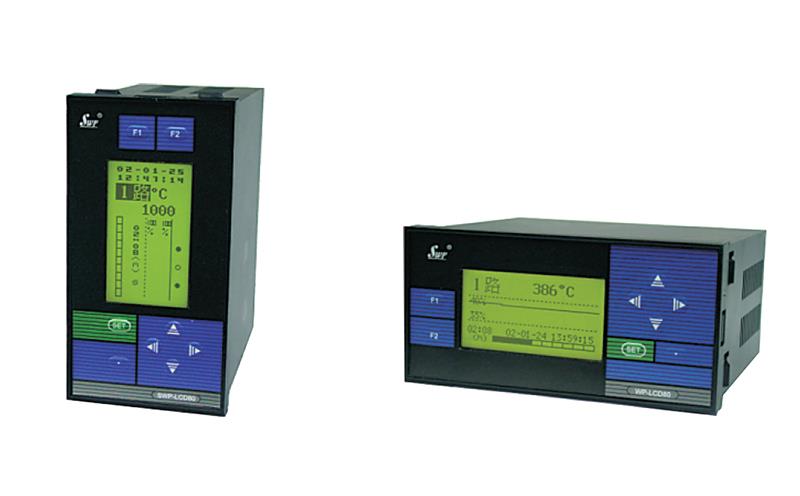

香港昌晖液晶八路巡检仪外形

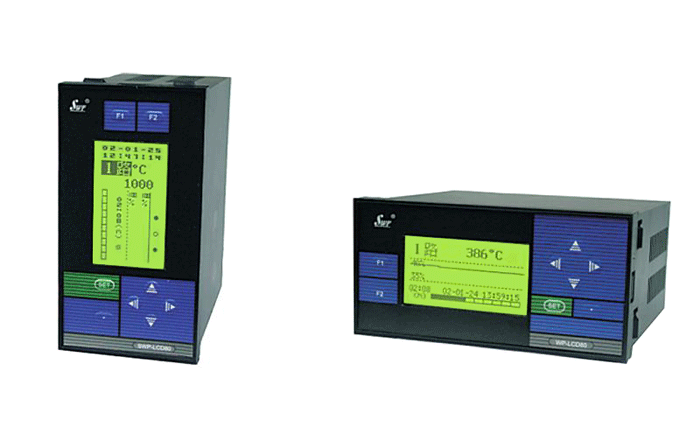

液晶多路巡检仪型号 液晶多路巡检仪外型 仪表外型尺寸和开孔尺寸
SWP-LCD-MD806
SWP-LCD-MD807

SWP-LCD-MS808八路巡检仪
 仪表尺寸:160×80×140mm
 开孔尺寸:152×76mm
 重 量:400g
SWP-LCD-MS806
SWP-LCD-MS807

SWP-LCD-MS80液晶八路巡检仪
 仪表尺寸:80×160×140mm
 开孔尺寸:76×152mm
 重 量:400g


SWP-LCD-MD808



 仪表尺寸:80×160×140mm
 开孔尺寸:76×152mm
 重 量:400g
 SWP-LCD-MD808完整的一套为两台,请务必注意!
SWP-LCD-MS808    仪表尺寸:80×160×140mm
 开孔尺寸:76×152mm
 重 量:400g
 SWP-LCD-MS808完整的一套为两台,请务必注意!


SWP-LCD-MD806液晶八路巡检仪接线图
适用于横式SWP-LCD-MD806/SWP-LCD-MD807和竖式SWP-LCD-MS806/SWP-LCD-MS807

SWP-LCD-MD806液晶八路巡检仪接线图


SWP-LCD-MD808分别报警液晶八路巡检仪接线图

SWP-LCD-MD808分别报警液晶八路巡检仪接线图


SWP-MD80八路巡检仪选型表

SWP-①②-③④-⑤-⑥⑦-⑧-⑨


①代码                     外形特征                           说明
MD8                       160×80mm
MS8                        80×160mm
②代码                     控制作用                           说明
06                           八路巡检仪                        八路巡回显示
07                           八路巡检统一报警              八路巡回显示+两个报警
08                           八路巡检分别报警              仪表为两台,16个报警
09                           十六路巡检仪                     16路巡回显示
14                           十六路巡检统一报警           16路巡回显示+两个报警
③代码                     通讯方式                            说明
0                             无通讯
2                             RS232
3                             打印口
4                             RS422
8                             RS485                                MODBUS协议
9                             特殊规格                             按用户要求定制
④代码                     仪表输出                             说明
0                             无输出
1                             继电器报警输出
2                             4-20mA变送输出
3                             0-10mA变送输出
4                             1-5V变送输出
5                             0-5V变送输出
8                             特殊规格变送输出                按用户要求定制
⑤代码                     输入信号类型                       说明
××                          详见“仪表输入类型表”      18种输入型号类型可自由切换
⑥代码                     第一报警输出                       说明
N                            无报警
H                            上限报警
L                             下限报警
⑦代码                     第二报警输出                        说明
N                             无报警
H                             上限报警
L                              下限报警
⑧代码                     报警记忆                               说明
省略                         无记忆功能                           标准配置
K                              带报警记忆功能
⑨代码                      仪表电源                              说明
省略                          AC220V供电                       标准配置
T                               AC85-260V开关电源供电
W                             DC24V开关电源供电

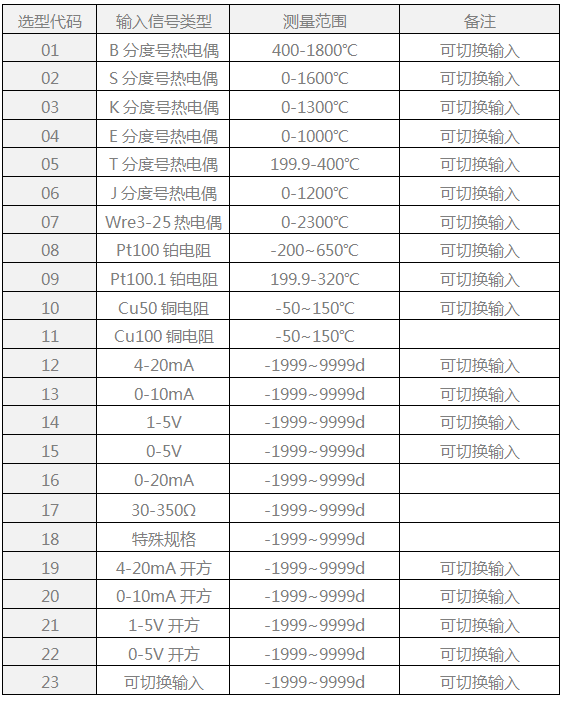

仪表输入类型
SWP-MD80八路巡检仪输入信号类型

变送输出类型

选型代码
0
2
3
4
5
8
输出方式
无输出
4-20mA
0-10mA
1-5V
0-5V
特殊规格

通讯方式

选型代码

0
2
4
8
9

通讯方式

无通讯
RS-232
RS-422
RS-485
特殊规格

注1:仪表一般为输入同一类型信号,如需各通道输入不同的信号,请在订货时详细注明各通道的输入信号类型。
注2:统一控制/报警输出:即仪表所有通道共用一个(或两个)报警输出继电器,或所有通道共用一组变送控制输出。统一控制/报警输出仪表分以下两种报警方式(无特殊说明提供不带报警记忆的仪表)。
注3:分别控制/报警输出:即仪表各测量通道均有一个(或两个)报警继电器输出报警,报警输出互相独立。或各测量通道均有一组相互独立的变送控制输出。当输入通道≤8时,可选择分别带上下限/路报警输出。此时液晶八路巡检仪由主机、辅机(两台仪表)构成。
注4:不带报警记忆功能:巡测至当前通道时有报警则输出报警,巡测至下通道如无报警则报警输出关闭。
注5:带报警记忆功能:巡测至当前通道时有报警则输出报警,巡测至下通道如无报警但报警输出继续,直至所有通道均无报警方停止输出。

液晶八路巡检仪型号举例
例1、SWP-LCD-MD806-00-03-N
液晶八路温度巡检显示仪,仪表无通讯和变送输出,K分度号(万能)输入,仪表为外型为160×80mm

例2、SWP-LCD-MS807-01-03-HL
液晶八路巡检显示仪,仪表无通讯和变送输出,K分度号(万能)输入,带统一上、下限报警/控制输出,仪表为AC220V供电,仪表外型为80×160mm竖式

例3、SWP-LCD-MS807-02-08-HL
液晶八路巡检显示仪,仪表无通讯,带一路统一4-20mA变送输出,Pt100分度号(万能)输入,带统一上、下限报警/控制输出,仪表为AC220V供电,仪表外型为80×160mm竖式

例4、SWP-LCD-MD808-01-08-HL
全套仪表为两台构成)
液晶八路巡检显示仪,仪表无通讯和变送输出,Pt100分度号(万能)输入,每一路输入分别带上、下限报警/控制输出,仪表为AC220V供电,仪表外型160×80mm横式
