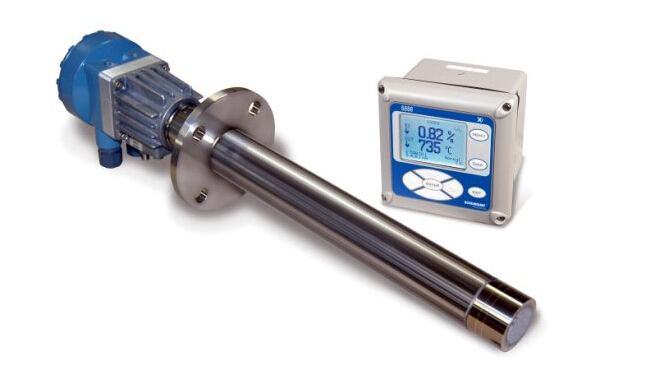

1、氧化锆氧量分析仪工作原理
昌晖仪表在《氧化锆氧量分析仪的测量原理》中详细介绍过氧化锆工作原理，本文不再累述。
2、氧化锆氧量分析仪安装
①安装点的烟气温度应符合相关要求
一般来说，烟气温度低，检测器使用寿命长，烟气温度高，使用寿命短。检测器不能安装在烟气不流动的死角，也不能安装在烟气流动很快的地方(如有些旁路气道的扩容腔内)。另外要求烟道漏气较小，检测器安装维修方便，对于中、小型锅炉，建议安装在省煤器前过热器后，因为锅炉系统烟气的流向从炉膛到汽包，经过过热器、省煤器、空气预热器，由引风机经回收处理后从烟囱排放。如果测点过于靠近烟气炉膛出口，由于温度过高，流速较快，将对检测器不锈钢外壳形成冲刷腐蚀，减短使用寿命；如果测点过于偏后，由于烟道系统中漏气现象，将造成测点处氧量值偏高，不能如实反映炉膛中的烟气氧量。
②炉墙上的检测器固定法兰
-用钢材做成过渡架，过渡架的法兰能直接焊在炉墙处壁上或埋入炉墙中，但要求气密牢固。过渡架另一端法兰是为固定检测器而设，因此必须与检测器固定法兰的螺孔相匹配。
③检测器的安装
检测器的参比气是靠空气自然对流提供的，检测器需水平安装，参比气和标准气接口相应朝下。检测器安装法兰和过渡架法兰之间必须填橡胶纸板，以免空气漏入烟道，影响测量准确度。
3、氧化锆氧量分析仪检修过程
①氧量指示修前记录
记录下正常运行时氧量指示值。记下温度毫伏示值，是否稳定。断开氧化锆电源后拆线，将所有拆下的线用胶带包好，并做好标记。
②氧量探头拆卸
a、拆氧量探头时应拉开探头电源，并用验电笔验电，确认无电后方可工作。
b、将电源、热电偶、信号接线均拆下，并做好标志。拆卸探头时防止烫伤。
③氧化锆校验
a、用毛刷清除氧化锆探头积灰，打开探头接线盒，用万用表测量加热丝两端及热电偶两端的电阻，判断有无断线或接触不良现象，判断无故障后，将三组接线柱与变送器相应接线端子连接好(注意热电偶与信号两组线的正负极)，将外接电源接在变送器AC220V电源端子上。接通电源后仪器开始升温，按下“池温”键仪器显示温度值，当温度达到工作温度后，按下“氧量”键，仪器便转为氧含量显示。
b、自检仪器达到稳定工作温度后，按下“自检”键，氧量显示5.0±0.2 (%O2) ，说明变送器氧量转换系统正常。实际测量时一定要弹出“自检”键。
c、探头检验当温度达到工作温度并且稳定一段时间后，测量探头信号两端的电阻及电势值，如电阻小于1KΩ，氧量显示逐渐稳定在21%，表明探头完好，可以进行现场安装。
④线路检查
a、接线端子应完整无损，螺丝不得秃扣，连接牢固，铭牌、接线标志字迹清楚、齐全、正确，且与图纸相符；端子排、配线等处不得积灰，电缆孔应密封完好。
b、绝缘电阻测试用兆欧表测量线间及线对地的绝缘电阻，应大于20MΩ。
⑤氧化锆探头、变送器回装
探头回装时动作要轻，以防锆管断裂。变送器接线正确，不能把电源串入信号线。
4、氧化锆分析仪检修中注意事项
①检修前准备工作人员应做好如下准备工作
a、工器具检查:螺丝刀、扳手、万用表、兆欧表常用工具等；
b、资料检查：说明书、安装图、接线图、所需数据资料、明确检修步骤；
c、已做好修前的安全措施准备及开具合格工作票。
②过程中检修管理制度的建立
a、认真执行检验操作程序，严格按照规范步骤进行操作。
b、保持检修场地现场干净，整洁。工件，工具摆放整齐。施工完毕做到工完，场地清。
c、按照规定着装，佩戴防护用品，严格遵守安全规定。
作者：陈烨
