这些氧化锆探头的安装要点,你都知道吗?

2025/7/24 20:20:58 人评论 次浏览 分类:分析仪表  文章地址:http://yunrun.com.cn/tech/6168.html

氧化锆探头的安装直接影响其测量精度和使用寿命,需遵循以下关键要点:

1、氧化锆探头安装位置选择

①烟气温度
氧化锆探头应安装在烟气温度稳定在600~800℃的区域(氧化锆在该温度下能正常工作,低于600℃需加热装置),避免温度剧烈波动。

②烟气流动性

选择烟气流通良好、无死角的位置,确保氧化锆探头能接触到有代表性的烟气(如锅炉烟道直管段,距弯头、阀门等阻力件3倍管径以上)。

③避免干扰

远离粉尘浓度过高、水滴飞溅或腐蚀性强的区域,防止氧化锆探头堵塞、腐蚀;避开火焰直射位置,以免过热损坏。

2、氧化锆探头安装方式

①氧化锆探头插入深度
核心原则是确保探头的敏感元件(锆管)完全处于烟气主流区,避免靠近炉壁的低温、滞流区域(该区域烟气成分不具代表性,易导致测量偏差)。

实际插入深度通常为烟道直径的1/3~1/2(如直径1米的烟道,插入300~500mm),若插入过深(如超过2/3),可能因烟道中心气流扰动大、高温冲刷剧烈,反而加速探头磨损,且安装难度和振动风险也会增加。


特殊情况(如烟道直径过小、烟气分布不均)可适当调整,但需以厂家推荐值和现场测试数据为依据。


②安装角度

从烟道侧面插入,昌晖仪表建议氧化锆探头保持“内高外低”的倾斜状态(通常倾角15°~30°),既能利用重力让冷凝水向远离电极和敏感元件的方向流动,避免酸性凝结水直接接触电极导致腐蚀,又能减少水平安装时的积灰堆积和震动影响。

③优势整合

这种安装方式兼顾了垂直安装的抗震性和对冷凝水的导流作用,同时避开了水平安装的积灰和震动短板,是平衡测量准确性与设备耐久性的常用方案,实际应用中需结合烟道直径和探头长度调整倾角,确保敏感元件(锆管)完全处于烟气主流区。

③固定方式

氧化锆探头采用法兰或螺纹连接,确保安装牢固,避免振动导致氧化锆探头松动或损坏。

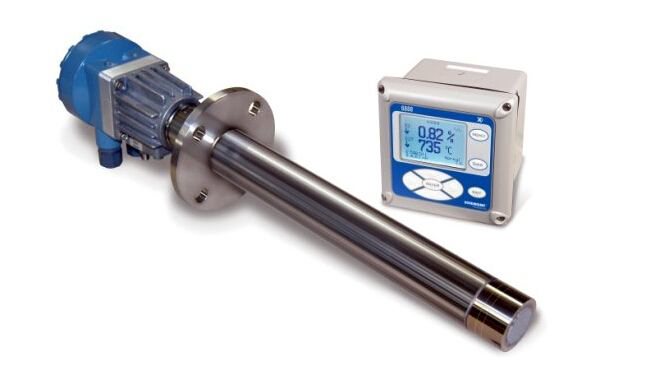

氧化锆氧量分析仪

3、引入端封闭

引入端(即探头与烟道连接的外露部分)确实需要做好封闭处理:目的是防止外界冷空气渗入,避免探头敏感元件周围温度骤降(影响氧化锆的导电性和测量精度),同时阻止雨水、粉尘等杂质进入烟道或探头内部。

封闭方式通常采用专用密封法兰、耐高温密封垫或焊接密封,确保既牢固又能耐受烟道内外的温差和压力。


4、其他注意事项

①接线密封:电缆接口需做好防水、防尘密封,防止湿气进入导致电路故障。
②预热与老化:新装探头需在工作温度下预热30分钟以上,长期停用后重新启用时,应先检查探头是否损坏,再逐步升温。
③定期维护空间:安装位置需预留足够空间,方便后续清洁、校准和更换氧化锆探头(如结垢清理、锆管更换等)。

实际安装时,需结合具体设备(如锅炉、窑炉)的烟气特性和氧化锆厂家说明书,确保探头处于最佳工作环境。
