SWP-ST61T28温度变送器

2025/8/11 7:17:57 人评论 次浏览 分类:温度变送器  仪表地址:http://yunrun.com.cn/product/6182.html

昌晖仪表生产的SWP-ST61T28温度变送器在电路设计上采用以微处理器为核心,具有长期稳定性好,可靠、性高,自诊断能力强等特点。在结构上,用户很方便的通过RS485通讯及显示器上的按钮对、变送器进行组态、设置和标定,适合Pt100、Cu50、Pt1000等热电阻传感器的信号调理。电路、板输出信号为两线制4-20mA和1路RS485通讯接口。大屏幕的液晶显示(带背光)、全数字化设计、温漂小、抗干扰能力强。采用Modbus-RTU协议读取和校准,适用于工业现场的RS485总线。

SWP-ST61T28温度变送器

SWP-ST61T28产品特点

◆抗50/60Hz工频干扰设计,适合工业现场
◆进口高速微处理器,响应速度快
◆SWP-ST61T28为多曲线拟合分段校对,消除非线性误差
◆输出电流多点校对,减小温度漂移
◆非易失性存储器,具备掉电存储和数据恢复功能
◆具有自诊断和故障报警输出功能
◆LCD同时显示多个监测变量
◆可通过RS485远程进行参数设定和功能组态
◆SWP-ST61T28可通过按键就地进行参数设定和功能组态
◆量程、零点、阻尼现场连续可调

SWP-ST61T28温度变送器技术指标

测量介质:液体或气体
输出信号:二线制4-20mA、RS485(标准Modbus-RTU协议)
波特率:1200-115200bps
供电电压:12~36VDC
采样速率:≥10次/秒
精度等级:0.1%FS,0.25%FS,0.5%FS
显示范围:SWP-ST61T28温度变送器LCD显示-99999~99999
工作条件:环境湿度0%~95%RH(无冷凝无结露);环境温度-40~85℃(液晶-20~70℃)
抗震性能:10g(20~2000Hz)
稳定性能:±0.1%FS/年
整体重量:≈1000g
电磁兼容:SWP-ST61T28符合EN61326-1:2006
防护等级:IP65(电气连接完整后达到)
最大功率:≤0.02Us(W)    Us=供电电压

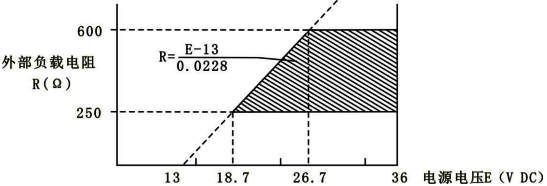

电源电压与外接负载电阻关系图

电源电压与外接负载电阻关系图



SWP-ST61T28面板布局

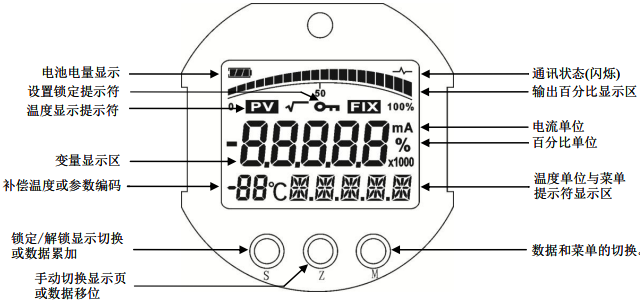

SWP-ST61T28温度变送器显示面板具有三按键S、Z、M和LCD显示窗口。

SWP-ST61T28面板布局

SWP-ST61T28
接线图

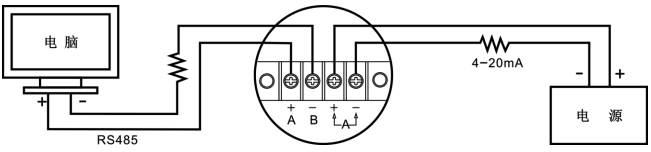

SWP-ST61T28接线图

SWP-ST61T28外形尺寸图

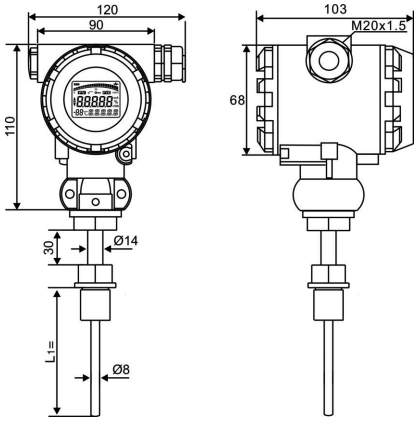

SWP-ST61T28外形尺寸图

SWP-ST61T28温度变送器选型表


SWP-T61①②③④⑤⑥⑦⑧

①产品类型

[T28]:2088外壳温度表

②测量范围/量程调节范围

[08]:Cu50/-50~150.0℃
[09]:Pt100/-199~850℃
[10]:Pt100.1/-199.9~320.0℃
[T]:特殊定制

③输出方式

[N]:二线制4-20mA
[C]:二线制4-20mA+RS485通讯接口(MODBUS RTU 通讯协议)

④过程连接方式和保护管材料
[R]:G1/2外螺纹/不锈钢1Gr18Ni9Ti
[G]:M20×1.5外螺纹/不锈钢1Gr18Ni9Ti
[M]:M27×2外螺纹/不锈钢1Gr18Ni9Ti
[T]:特殊定制

⑤显示表头

[省略]:无液晶显示表头
[M2]:LCD显示

⑥精度
等级

[1]:0.1%
[2]:0.25%
[5]:0.5%

⑦防雷类型

[省略]:无防雷要求
[f]:防雷

⑧温度传感器插入深度mm

[**]:见外形结构图,填上具体的数值

典型型号:SWP-ST61T2808NCMM22f-50
