HART温度变送器 YR-ER211

2018/1/3 0:52:48 人评论 次浏览 分类:温度变送器  仪表地址:http://yunrun.com.cn/product/294.html

HART温度变送器为昌晖引进美国技术生产,YR-ER211温度变送器适用于热电偶(TC)、热电阻(RTD)、线性电阻(Ω)、毫伏电压(mV)信号,带HART协议,将输入信号隔离转化为二线制4-20mA输出。HART温度变送器安装与温度传感器接线盒内将传感器升级为HART智能一体化温度变送器;HART温度变送器安装在专用接线盒内,构成可以水平、垂直、壁挂、管道等安装安装的现场显示隔离温度变送器(配上液晶显示表头);HART温度变送器接收磁翻板液位计(或浮球液位计)的电阻信号即可将液位计升级为带远传二线制磁翻板液位计(或浮球液位计)。

HART智能温度变送器特点
1、采用美国技术,采用进口品牌器件,测量精准、抗强干扰、稳定可靠、低温度漂移、低功耗、使用寿命长。
2、YR-ER211 HART变送器原只为国外OEM批量生产,现国内销售,是目前国内性价比最高的HART智能温度变送器,用户试用不满意,退货并全额退款。
3、HART温度变送器为万能输入,通用性和互换性极好。
4、HART温度变送器特别设计USB高端组态口,通过PC机或HART手操器修自由设置输入信号类型、温度变送器量程和校验;温度变送器组态后不需要重新校准标定;温度变送器组态软件为中文操作、简单易用,三分钟学会组态。
5、HART温度变送器为隔离型变送器,微处理器自动调校,精度保持多年不变。
6、内置高精度冷端补偿。
7、YR-ER211五年免维护,长期稳定的温度测量值。

HART温度变送器 YR-ER-211                            hart通讯


HART温度变送器技术参数
1、YR-ER211输入类型

YR-ER211输入信号

类型

测量范围

最小测量范围

热电阻(RTD)

Pt100

-200~850℃

10K

Pt500

-200~250℃(需特殊定制)

10K

Pt1000

-200~250℃(需特殊定制)

10K

Cu50

-500~150℃

10K

Cu100

-500~150℃

10K

Ni100

-60~180℃(需特殊定制)

10K

Ni500

-60~180℃(需特殊定制)

10K

Ni1000

-60~150℃

10K

电阻信号(Ω)

电阻传感器

0-400Ω

10Ω

0-2000Ω(需特殊定制)

20Ω

热电偶(TC)

B

0~1820℃

500K

S

-50~1768℃

500K

R

-50~1768℃

500K

E

-270~1000℃

50K

J

-210~1200℃

50K

K

-270~1372℃

50K

N

-270~1300℃

50K

T

-270~400℃

50K

电压信号(mV)

电压信号(mV)

-10~75mV

5mV

-100~100mV(需特殊定制)

5mV

-100~500mV(需特殊定制)

6mV

-100~2000mV(需特殊定制)

20mV

2、输出信号:二线制4-20mA隔离输出,叠加HART协议
3、精度等级:≤0.08%FS或0.2℃(测量精度与所设置的测量范围有关)
  4、供电电压:12V-40VDC
5、最大负载:max(电源-7.5V)/0.022A(电流输出)
  6、测量方式:温度-线性;电阻-线性;电压-线性
7、电流限制:≤22mA
8、响应时间:≤1s
9、饱和电流:低端3.9mA,高端20.5mA
10、报警电流:传感器损坏或传感器断线,YR-ER211输出电流3.9mA或22mA(热电偶TC除外)
11、工作温度:-40~85℃
12、储藏温度:-40~100℃
13、冷凝:允许
14、防护等级:IP00(YR-ER211本体);IP66(安装)
15、抗震性:4g/2-150Hz
16、安装角度:不限
17、安装区域:B型顶部盒式安装
18、隔离强度:2000VAC

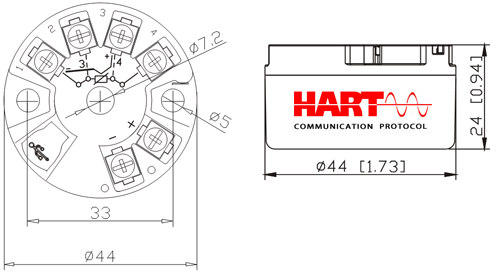

18、YR-ER211温度变送器外形尺寸:外圆直径Φ44mm,厚度24mm
19、YR-ER211温度变送器安装孔中心距:33mm(安装螺栓孔Φ5mm)Hart温度变送器外形尺寸图

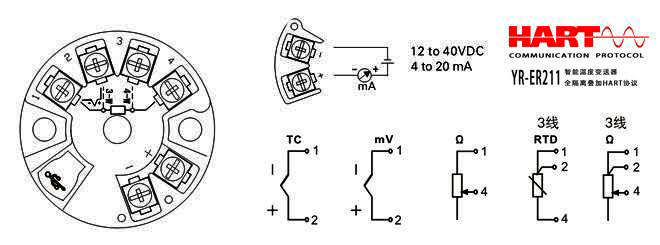

HART温度变送器接线图

1、热电偶输入:热电偶正极接2#端子,热电偶负极接1#端子
2、热电阻输入:热电阻需要三线制输入,接1#、2#和3#端子
3、电压输入:电压(mV)正极接2#端子,电压(mV)负极接1#端子
4、线性电阻输入:电阻信号接1#和4#端子;三线制线性电阻输入接1#、2#和4#端子
5、变送器输出:输出正极标识为“+”,输出负极标识为“-”
HART温度变送器接线图

HART温度变送器安装示意图
HART温度变送器安装示意图

HART温度变送器组态示意图
HART温度变送器组态流程图

订货型号:YR-ER211
YR-ER211是云南昌晖仪表生产的高端HART温度变送器,功能与虹润NHR-215、E+H公司TMT182、上海辰竹仪表有限公司CZWB130.H、重庆宇通仪器仪表有限公司MT4282X、上海威尔泰工业自动化股份有限公司TH02/TH02 HART可编程温度变送器相同。用户以进口温度变送器价格三分之一即可购买高端HART温度变送器!
