二入二出温度变送器 YR9030A

2018/6/5 23:16:51 人评论 次浏览 分类:温度变送器  仪表地址:http://yunrun.com.cn/product/2015.html

二入二出导轨式温度变送器YR9030A将两路热电偶或热电阻信号隔离转换为两路4-20mA或1-5V等直流标准信号输出。二入二出温度变送器2000V隔离耐压,具有高精度、低功耗、高稳定性、高可靠性以及坚固外壳,等同于两台一入一出导轨式温度变送器

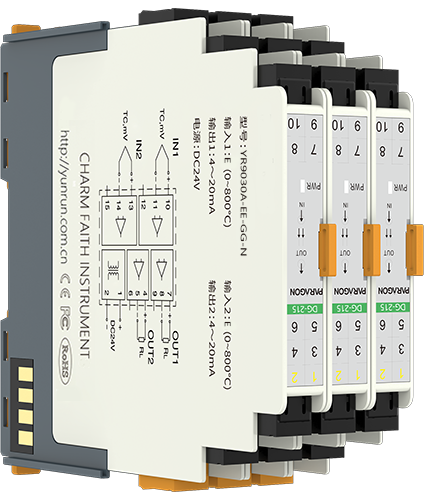

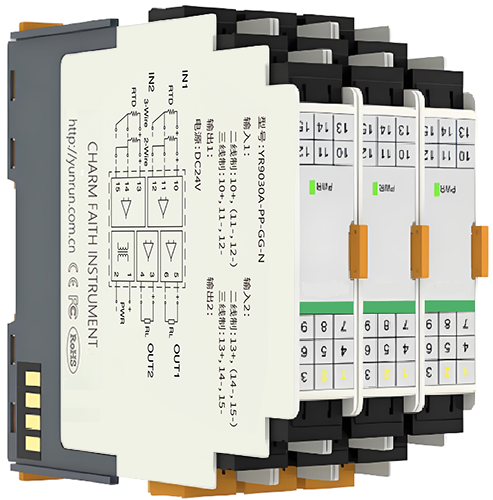

  二入二出温度变送器
二入二出温度变送器亮点
◆ 电源、报警状态指示
◆ 输入/输出/电源完全隔离
◆ 高精度(热电偶温度变送器精度0.1%,热电阻温度变送器精度0.2%)
◆ 超长使用寿命
◆ 高稳定性、高可靠性、低温度漂移
◆ 坚固耐用的设计,导轨安装
◆ 低功耗设计,可高密度安装
◆ 硬件还是软件都采用了模块化设计

最常用二入二出温度变送器型号

二入二出热电偶温度变送器:YR9030A-KK-GG、YR9030A-SS-GG、YR9030A-EE-GG、YR9030A-BB-GG等
二入二出热电阻温度变送器:YR9030A-PP-GG-N-N、YR9030A-CC-GG

二入二出温度变送器技术指标

◆ 热电阻输入时激励电流:800μA
◆ 热电阻输入时长线补偿:200Ω(线阻)
◆ 响应时间:<0.05s(0-90%)(TYP)
◆ 波纹:<10mVrms
◆ 精度:热电偶温度变送器为0.1%的终值,热电阻温度变送器为0.2%的终值
◆ 温度系数:50ppm/K的测量值/100Ω负载
◆ 耐压强度:500VDC时100MΩ以上,1500VAC/分钟
◆ 电磁兼容:符合GB/T1826工业设备应用要求(等同IEC 61326-1)
◆ 工作温度:-10~+70℃
◆ 工作湿度:小于90%RH(无凝结水)
◆ 电源:DC24V±10%
◆ 功耗:二入二出导轨式温度变送器<2W
◆ 外壳材料:ABS阻燃
◆ 重量:约120g
◆ 质保期:三年
◆ 外形尺寸:厚16.5×宽106×高112(mm)
二入二出温度变送器外形尺寸

二入二出导轨式温度变送器选型表
YR9030A-①②-③④-⑤/⑥-⑦/⑧
①代码            第一通道输入类型
P                    Pt100热电阻
C                    Cu50热电阻
B                    B分度号热电偶
S                    S分度号热电偶
K                    K分度号热电偶
E                    E分度号热电偶
T                    T分度号热电偶
J                     J分度号热电偶
W                   Wre3-25钨铼热电偶
②代码            第二通道输入类型(需要与第一通道输入类型相同)
P                    Pt100热电阻
C                    Cu50热电阻
B                    B分度号热电偶
S                    S分度号热电偶
K                    K分度号热电偶
E                    E分度号热电偶
T                    T分度号热电偶
J                     J分度号热电偶
W                   Wre3-25钨铼热电偶
③代码            第一通道对应路输出(OUT1)
G                    直流4-20mA输出,输出阻抗≤500Ω                标准出厂配置
A                    直流0-5V,输出阻抗≥10kΩ
D                    直流1-5V,输出阻抗≥10kΩ
F                     直流0-20mA,输出阻抗≤500Ω
④代码            第二通道对应输出(OUT2)
G                    直流4-20mA输出,输出阻抗≤500Ω                标准出厂配置
A                    直流0-5V,输出阻抗≥10kΩ
D                    直流1-5V,输出阻抗≥10kΩ
F                     直流0-20mA,输出阻抗≤500Ω
⑤代码            温度变送器第一通道量程下限
*                     数字
⑥代码            温度变送器第一通道量程上限
*                     数字
⑦代码            温度变送器第二通道量程下限
*                     数字
⑧代码            温度变送器第二通道量程上限
*                     数字

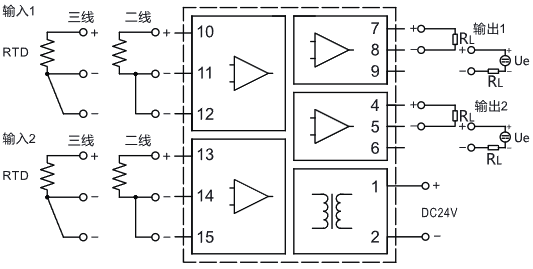

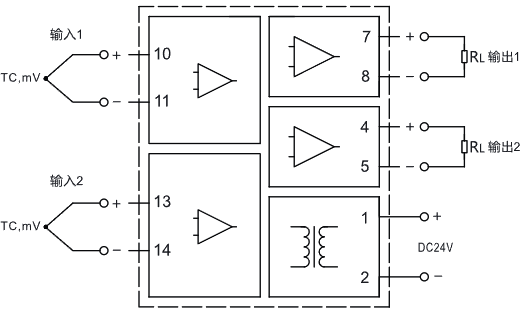

二入二出导轨式温度变送器接线图
