智能温度变送器

2022/8/25 14:51:06 人评论 次浏览 分类:温度变送器  仪表地址:http://yunrun.com.cn/product/293.html

YR-ER213智能非隔离温度变送器和YR-ER212智能隔离型温度变送器昌晖仪表引进美国技术生产,智能温度变送器适用于热电偶(TC)、热电阻(RTD)、线性电阻(Ω)信号,将输入信号转化为二线制4-20mA输出。智能温度变送器安装与温度传感器接线盒内将传感器升级为一体化温度变送器;智能温度变送器安装在专用接线盒内,可以水平、垂直、壁挂、管道等安装方式安装在工业现场(配上液晶显示表头还可以就地显示);智能温度变送器YR-ER213Y接收磁翻板液位计(或浮球液位计)的电阻信号即可将液位计升级为带远传二线制磁翻板液位计(或浮球液位计)。

智能温度变送器温度变送器内部电路板


智能温度变送器特点
1、采用美国技术,采用进口品牌器件,测量精准、抗强干扰、稳定可靠、低温度漂移、低功耗、使用寿命长。
2、YR-ER213(非隔离型温度变送器)和YR-ER212(隔离型温度变送器)原为国外代工批量生产,现国内销售(大批量以OEM方式为国内其他厂商定制生产,外形一样仅壳体颜色不同)是目前国内性价比超高的智能温度变送器,用户用国产模拟温度变送器价格即可获得高性能YR-ER213和YR-ER212。
3、智能温度变送器为万能输入,通用性和互换性极好。
4、智能温度变送器特别设计USB高端组态口,通过PC机修自由设置输入信号类型、温度变送器量程和校验;温度变送器组态后不需要重新校准标定;温度变送器组态软件为中文操作、简单易用,三分钟学会组态。
5、温度变送器无电位器,微处理器自动调校,精度保持多年不变。
6、内置冷端补偿(热电偶输入时的冷端补偿):YR-ER212智能隔离温度变送器采用进口AA级贴片Pt100补偿,补偿范围-20~80℃,冷端补偿精度±0.5℃;YR-ER213智能温度变送器采用日本热敏电阻(NTC 10K),补偿范围-20~65℃,冷端补偿精度±1℃
7、YR-ER212智能隔离温度变送器五年免维护,长期稳定的温度测量,可以与丹麦PR、西门子、罗斯蒙特等品牌产品对比质量。

智能温度变送器技术参数
1、智能温度变送器输入类型、精度和冷端补偿精度
◆智能隔离型温度变送器YR-ER212输入类型及精度



智能隔离型温度变送器YR-ER212冷端补偿精度±0.5℃

◆智能非隔离型温度变送器YR-ER213输入类型及精度



说明:
①以上精度数据是YR-ER213在环境温度20℃±2℃的条件下测试所得
②输出精度“%”是相对于YR-ER213设定的量程范围
③热电偶测量时还需要加上冷端补偿误差,YR-ER213内部冷端补偿误差±1℃
2、输出信号二线制4-20mA
3、供电电压:隔离型温度变送器YR-ER212供电电压:12V-30VDC;非隔离温度变送器YR-ER213供电电压:12V-40VDC
4、负载电阻:RL≤[(输入回路供电电压-12)/0.021]Ω
5、温度漂移:隔离型温度变送器YR-ER212温度漂移为0.005%FS/℃;非隔离温度变送器YR-ER213温度漂移为0.01%FS/℃
6、绝缘强度:隔离型温度变送器YR-ER212的输入/输出≥1500V.1min,无损坏
7、绝缘电阻:输入/输出≥100MΩ
8、电流限制:≤22mA
9、响应时间:≤1s达到最终值的90%
10、饱和电流:低端3.9mA,高端20.5mA
11、报警电流:传感器损坏或传感器断线输出电流3.9mA或22mA(热电偶TC除外)
12、工作温度:-40~80℃
13、储藏温度:-40~100℃
14、冷凝:允许
15、防护等级:IP20(仪表本体);IP66(安装) 15、抗震性:4g/2-150Hz
16、安装角度:不限
17、安装区域:B型顶部盒式安装
18、电磁兼容:符合GB/T18268工业设备应用要求(IEC 61326-1)
19、温度变送器外形尺寸:外圆直径Φ44mm,厚度22mm

20、温度变送器安装孔中心距:33-36mm

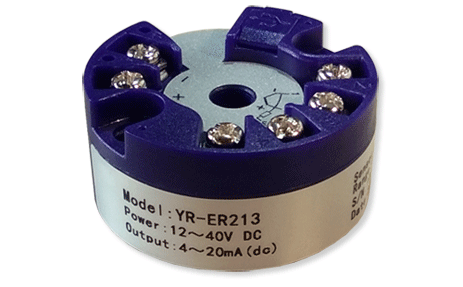

YR-ER213外形尺寸

看图识智能温度变器
以上外形的智能温度变送器是昌晖仪表独有外观,具有很好的辨识度,您在其他仪表厂、天猫或淘宝见到这种外形的产品,皆源自昌晖仪表,高性能智能温度变送器自然找生产厂家最便宜!分享这张图,记住昌晖仪表电话(0871-65127691),我们有礼相送哦!

YR-ER213智能温度变送器接线及组态示意图
◆配套YR-ER213-V1编程线时温度变送器接线图

热电偶温度变送器接线图

热电阻温度变送器接线图

YR-ER213温度变送器组态请阅读《如何设置YR-ER213温度变送器量程及分度号》文章

智能温度变送器安装示意图

 温度变送器安装示意图





智能温度变送器货型号
①智能隔离型温度变送器:YR-ER212-分度号-温度量程范围℃(YR-ER212价格略高于YR-ER213,性能高很多,与进口产品一样)
②智能非隔离温度变送器:YR-ER213-分度号-温度量程范围℃
③智能磁翻板液位计变送器
YR-ER213Y-输入电阻范围-液位量程范围m

YR-ER213是昌晖仪表制造有限公司生产的经济适用温度变送器,功能与上海辰竹仪表有限公司CZWB130、重庆宇通仪器仪表有限公司MT4181X、上海威尔泰工业自动化股份有限公司TF12/TF12 相同。用户以略高于模拟温度变送器的价格即可使用高端温度变送器!本温度变送器性能稳定、能抗强干扰、价格在国内具有竞争优势,给知名仪表厂OEM生产(产品与工厂直销产品仅存在外观颜色的差别,模样完全一样),昌晖仪表是这种优质温度变送器的生产源头。

共有访客发表了评论 网友评论

  客户姓名:
邮箱或QQ:
验证码: 看不清楚?
  1. Здравствуйте.
    У меня есть датчик температуры YR-ER213.
    Мне нужно перенастроить диапазон измерений. Для этого у меня есть кабель micro-usb и адаптер FT232.
    Прошу подсказать как соединить провода кабеля с адаптером. Пришлите программу для настройки и калибровки на английском или русском языке.
    Фото датчика, адаптера и кабеля. https://disk.yandex.ru/d/BaXsmx7V739XNQ

    匿名用户
     2023/6/13 15:07:20
  2. 我找了一条手机数据线插上YR-ER213智能温度变送器,怎么不能修改温度变送器量程?

    匿名用户
     2021/6/15 18:05:50
    2021/6/15 18:07:00
    管理员回复:

    YR-ER213-V1编程线与手机数据线外观很相似,端口也一样,但两者不能替换!!编程线在UBS端集成有工厂定制集成电路及定制芯片,而手机数据线仅仅是一条线

  3. 什么情况选用隔离型温度变送器?

    匿名用户
     2018/12/25 13:09:24
    2018/12/25 13:10:15
    管理员回复:

    隔离型温度变送器采用光电隔离和展频技术使输入/输出回路不形成通路,以切断对地干扰电压影响受信仪表的正常工作(特别是数显仪表和控制装置)。
    隔离型温度变送器主要用在输入和输出回路都可能发生接地的使用场合。比如为使受信仪表工作稳定可靠,温度变送器输出回路电源的负端要接地,如与热响应高的接壳式热电偶连接,或测温很高,绝缘条件差的热电偶配用时,就需要用隔离型温度变送器。
    一般使用铂电阻测量的温度不太高,通常选用非隔离温度变送器YR-ER213即可获得可靠的测量结果。
