多路温度远传监测仪 XTRM

2018/1/17 0:20:47 人评论 次浏览 分类:温度变送器  仪表地址:http://yunrun.com.cn/product/361.html

昌晖SWP-XTRM温度远传监测仪最多对个温度点进行测量,高亮度LED显示被测回路中最高点温度(户也可以通过按键操作,选择查看任一点温度显示值),时将最高温度(或指定通道温度)以二线制4-20mA方式送入PLC或DCS系统。XTRM温度远传监测仪在全国大中型干法水泥厂设计和生产中广泛应用。

上海模数仪表有限公司金建民等专家团队研发出第一代模拟XTRM温度远传监测仪,信号固定为Pt100铂电阻输入,上世纪九十年代初首次应用于上海联合水泥厂技改工程。云南昌晖仪表制造有限公司结合自身智能仪表研发核心技术,推出新一代高性能SWP-XTRM温度远传监测仪,产品采用低功耗国际知名微处理器、高速16位A/D,对信号进行高精度线性矫正并精确控制输出;SWP-XTRM输入输入、输出光电隔离;万能信号输入(热电偶、热电阻信号可切换);量程可设置;抗强干扰,能有效抑制工厂对讲机干扰。


SWP-XTRM温度远传监测仪典型运用
1、水泥厂煤粉盒温度
2、水泥厂高温风机绕组温度监测。
3、水泥厂煤收尘器灰斗温度监测

4、水泥厂高温风机轴承温度监测
5、水泥厂生料磨机电机绕组温度监测
6、水泥厂回转窑小齿轮油箱油温监测
7、水泥厂回转窑托轮油温测量监测。Φ3.75×57米回转窑有三组托轮,每组托轮配置4支铂电阻选用昌晖仪表SWP-XTRM-R-4-H-K或上海模数仪表有限公司XTRM-4215AG
8、水泥厂生料磨机进料口、出料口轴承温度监测,选用昌晖仪表制造的SWP-XTRM-R-2-H-K或上海模数仪表有限公司XTRM-2215AG
9、水泥厂生料排风机电机定子温度监测,每相配置有2支铂电阻测量定子温度,温度≥120℃在主控室报警。

SWP-XTRM技术指标
1、输入信号:热电阻(Pt100、Cu50、Cu100)和热电偶(B、S、K、E、J、T、WRe)
2、测量通道:1路、2路、3路和4路
3、显示精度和变送输出精度:0.5%
4、引线电阻:为避免误差,铂电阻引线总电阻应采用1.5mm2或2.5mm2三芯电缆
5、输出:二线制4-20mA(测量回路开路时,LED显示“-OH-”,输出≥25mA),信号传输采用两芯双绞线
6、隔离电压:1500VAC(输入/输出,带隔离具有)
7、环境温度:SWP-XTRM温度远传监测仪可以使用在-20~60℃高粉尘环境中
8、SWP-XTRM温度远传监测仪温度漂移:<0.1%/1℃

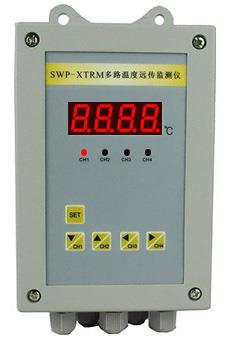

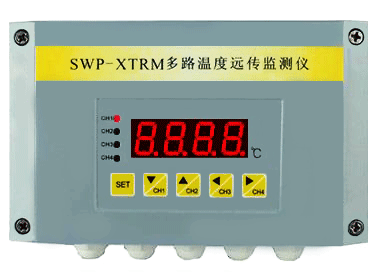

9、防护等级:铝合金外壳SWP-XTRM防护等级IP66;塑料外壳SWP-XTRM防护等级IP62横式XTRM温度远传监测仪                    竖式XTRM温度远传监测仪

  XTRM温度远传监测仪选型表


SWP-XTRM-①-②-③-④
①代码                       输入类型
R                               热电阻输入
T                               热电偶输入
②代码                       输入通道
2                               2通道
3                               3通道

4                               4通道

③代码                       XTRM外形
H                              横式XTRM温度远传检测仪
S                               竖式XTRM温度远传检测仪
④代码                       外壳材质及防护等级
P                              塑料外壳,防护等级IP62
K                              铝合金外壳,防护等级IP66(常规供货)

多路温度远传检监仪选型举例
SWP-XTRM-T-2-H-K             对应上海模数仪表有限公司XTRM-2210AG、XTRM-2215AG、XTRM-2220AG型号产品
SWP-XTRM-T-3-H-P             对应上海模数仪表有限公司XTRM-3210PG、XTRM-3215PG、XTRM-3220PG型号产品
SWP-XTRM-T-4-H-K             对应上海模数仪表有限公司XTRM-4210AG、XTRM-4215AG、XTRM-4220AG型号产品


XTRM温度远传监测仪接线

XTRM温度远传监测仪接线



XTRM温度远传监测仪参数设定
1、一级参数设定
仪表在显示状态下按压“SET”键进入一级参数设定状态。参数设定分三步完成:第一次按压“SET”键,首先显示设定参数符号(如“CLK”);第二次按压“SET”键,显示设定参数符号对应的设定值,设定值通过“▲”键(增加设定值)或“▼”键(减少设定值)修改,第三次按压“SET”键出现下一个设定参数符号,上一个参数自动保存。

XTRM一级参数(两个)
CLK  参数修改密码锁(CLK=OO参数不设定,返回测量值;CLK=132时可以修改XTRM一级参数和二级参数
DISP DISP=O,显示最大通道值;DISP=1,显示第1通道值;DISP=2,显示第2通道值;DISP=3,显示第4通道值;DISP=4,显示第4通道值。

2、二级参数内容(共19个)
1SL0  设定XTRM第1通道输入分度号
1SL1  设定XTRM第1通道显示值小数点位置(热电偶输入时1SL1=0;Pt100.1、Cu50、Cu100输入时1SL1=1)
1SL2  在0-99范围内设定第1通道滤波时间
2SL0  设定XTRM第2通道输入分度号
2SL1  设定XTRM第2通道显示值小数点位置(热电偶输入时2SL1=0;Pt100.1、Cu50、Cu100输入时2SL1=1)
2SL2  在0-99范围内设定第2通道滤波时间
3SL0  设定XTRM第3通道输入分度号
3SL1  设定XTRM第3通道显示值小数点位置(热电偶输入时3SL1=0;Pt100.1、Cu50、Cu100输入时3SL1=1)
3SL2  在0-99范围内设定第3通道滤波时间
4SL0  设定XTRM温度远传监测仪第4通道输入分度号
4SL1  设定XTRM第4通道显示值小数点位置(热电偶输入时4SL1=0;Pt100.1、Cu50、Cu100输入时4SL1=1)
4SL2  在0-99范围内设定第4通道滤波时间
LPb1  冷端补偿零点迁移设定
LKK1  冷端补偿输入放大比例设定
DA    4-20mA输出选择(DA=0,最大值变送输出;DA=1,1通道变送输出;DA=2,2通道变送输出;DA=3,3通道变送输出;DA=4,4通道变送输出)
DAL   4mA输出时温度远传监测仪对应的量程下限
DAH   20mA输出时温度远传监测仪对应的量程下限
DAP   变送输出零点迁移设定
DAK   变送输出放大比例设定

级参数设定方法
①在XTRM显温度远传检测仪测量值状态下,按压“SET”键,转入“控制参数”设定状态。
②在“CLK=132”后,在显示窗口显示CLK设定值“132”状态下,同时按压“SET”键和“▲”键30秒进入二级参数的第一个参数“1SL0”。
③二级参数修改方法与一级参数修改方法一致。
