3D扫描雷达

2025/6/17 13:39:14 人评论 次浏览 分类:物位计  仪表地址:http://yunrun.com.cn/product/416.html

昌晖仪表生产的3D扫描雷达可精确检测固态物料的三维信息,在调频连续波雷达的基础上,由旋转及俯仰结构带动高性能调频连续波雷达物位计进行360°环视高分辨率扫描物料表面,结合图像处理、大数据分析、AI人工智能、机器学习、三维点云转换及三维建模、云存储及计算等技术,不间断持续工作,快速测量且实时准确的获取物料表面三维信息,生成三维可视化图像,并计算获得物料的料位、体积、重量等相关参数。

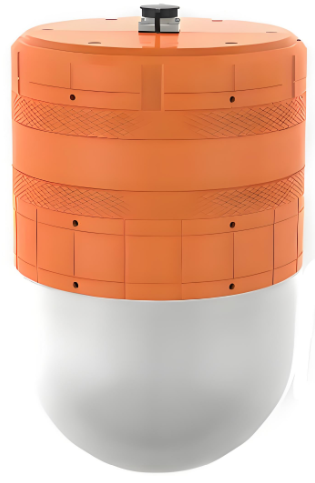

昌晖3D扫描雷达

3D扫描雷达解决四个行业痛点

1、呈现料位3D形态
料仓内固态物料形成的安息角让料面呈高低起伏状态,传统的物位计无论安装在任何位置都不能精确反映出料仓内部的真实形态,采用3D扫描雷达可解决这个行业痛点,同时3D扫描雷达的三维检测是未来发展趋势和选择。

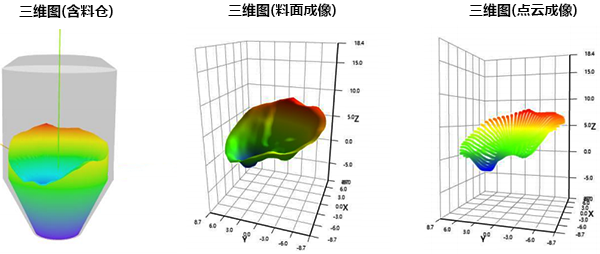

3D扫描雷达反映料仓内部真实形态

2、稳定的物位测量

昌晖仪表3D扫描雷达采用调频连续波雷达做传感器,不受物料种类、物化性能,物料贮存料仓材质,露天开仓和料仓形状和尺寸的影响,适用于高粉尘恶劣的物料贮存环境。

3、价格亲民,性能提升

从以色列APM Automation Solutions (APM)公司3D物位扫描仪进入我国以来,物位测量进入3D立体成像、可实时反映物料表面变化形态的时代。APM公司3D物位扫描仪低频(3-10kHZ)/波束角70°测量,昌晖3D扫描雷达采用120~140G/波束角2°调频连续波雷达测量,抗干扰性能显著提升,测量稳定性和可靠性优于进口产品。在借鉴和优化国外软件和雷达国产化自主研发生产的平台上,昌晖3D扫描雷达价格降至国外产品一半以上。

4、强大软件功能与云处理技术

昌晖3D扫描雷达解决了物料储量、料位检测的关键问题,使物料管理智能化与信息化、生产数据可视化与生产过程透明化、现场作业无人化与自动化,将管理能力、决策能力和安全防范能力提高到一个新高度。

3D扫描雷达的云处理技术

行业应用

昌晖3D扫描雷达采用穿透能力较强的较窄的波束,更能适应复杂工况,不受高温、高粉尘、腐蚀、蒸汽、雨雾等恶劣条件影响,具备较好的性价比,广泛适用于各种储存位置的固体物料测量,如筒仓、货柜、散装固料仓库等。

应用的工业领域包含:粮食、化工、钢铁、能源、水泥、食品、电厂、塑料制造、 金属加
工、玻璃制造、原木料加工等。

1、粮食行业:平仓、浅圆仓、立筒仓、星仓物位测量

2、煤炭行业:原煤仓、配煤仓、散料煤堆物位测量
3、水泥行业:原料粉仓、均化库、成品库物位测量物位测量
4、火电行业:原煤仓、飞灰库、石膏仓、脱硫石灰石仓物位测量

优势特点

1、三维成像可视化
2、采用调频连续波雷达信号多维超分辨重构技术,具有高计算精度
3、智能盘库系统,取代人工巡检或盘点测量,降本增效
4、实时动态监测,提高安全性
5、不受工况限制,自动拼接配准完成大型存储设备的精确测量
6、软件系统个性、灵活且兼容性强

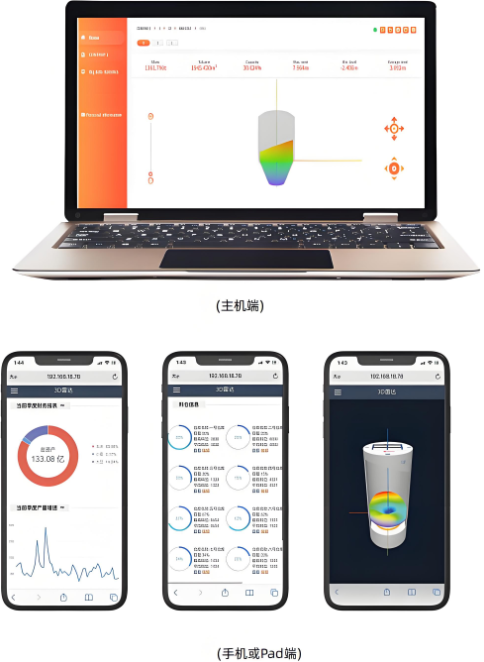

7、远端云处理技术,实现多操作终端、多地监测与多地控制
8、不受工况限制,自动拼接配准完成大型存储设备的精确测量

3D扫描雷达技术参数

工作频率:120~140GHz
物料:固体物料
测距:≤40m
波束角:≤2°
水平角度:360°
俯仰角度:+85°
扫描周期:15分钟
电源:DC24V
功率:20W
设备重量:8.32kg
设备组网方式:以太网
输出数据:MODBUS TCP、WebAPI、4-20mA(其他方式可定制)
工作温度:-35℃~70°C
运输温度:-40℃~80℃
过程压力:0~1bar
IP等级:IP67
体积精度:≤+2%FS
安装方式:定制
仪表尺寸:

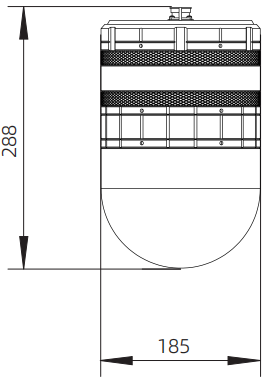

3D扫描雷达尺寸
