外贴式超声波液位计

2022/3/28 19:04:10 人评论 次浏览 分类:物位计  仪表地址:http://yunrun.com.cn/product/4169.html

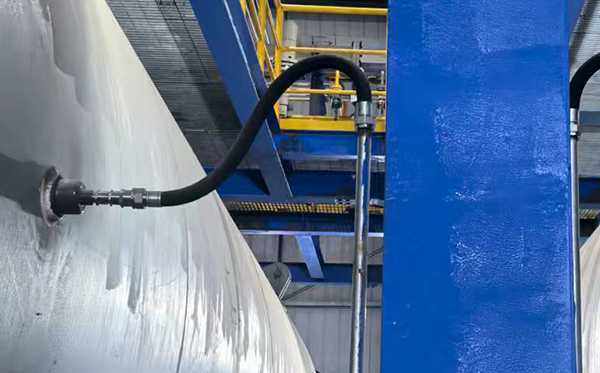

外贴式超声波液位计利用声呐测距原理、从容器底部完全隔离/非接触测量高温、高压密闭容器内的各种有毒物质﹑强酸﹑强碱及各种纯净液体的液位。传感器安装于被测容器底部外壁的正下方,被测容器不用开孔,安装简易,可以实现不停产安装。

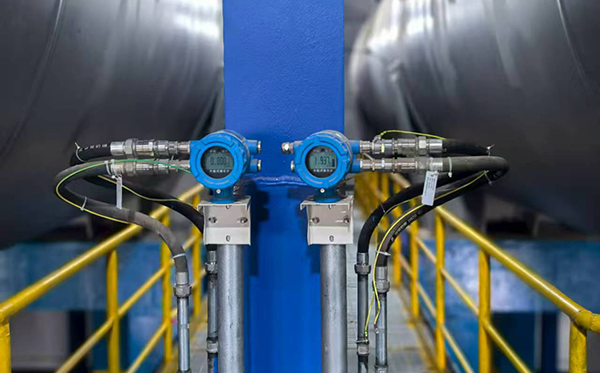

外贴式超声波液位计

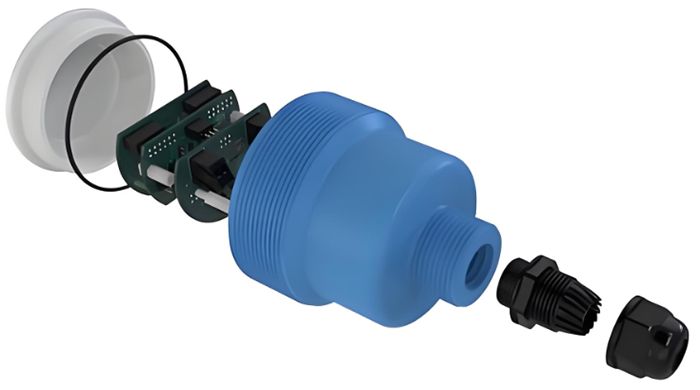

外贴式超声波液位计工作原理

外贴式超声波液位计测量液位时,声呐波信号从探头发射出去,经过液面反射回来后由探头检测到回波信号。回波信号经昌晖仪表专有算法处理后计算出时间t,系统根据公式计算出液面高度。
公式中:H为液位高度;v为声呐波在液体中传播的速度;t为声呐波从发射到返回所用的时间;tg为声呐波在罐壁中的传输时间;α为修正系数


外贴式超声波液位计技术参数
量程规格:3m、5m、10m、15m、20m、30m、50m

显示分辨率:1mm
短时间重复性:1mm
测量误差 ±1‰FS、±2‰FS、±5‰FS
温度测量范围:-45℃~+100℃
温度测量精度:1℃
迁移量:±9.9m
信号输出:二线制4-20mA或四线制4-20mA
供电电源:DC24V(18V~30V)
功率:<1W
通信:RS485(MODBUS RTU)、红外、HART
继电器报警输出:AC250V/5A、DC30V/5A
主机使用环境温度:-40℃~+80℃
现场显示环境温度:-20℃~+70℃
探头使用环境温度:-50℃~+100℃
使用环境湿度:0%-95%RH
防爆标志:ExdⅡCT6
外壳防护:IP65、IP67
液位显示:128×64液晶显示
外贴式超声波液位计液晶显示屏
盲区:理想工况,盲区3cm,外贴式超声波液位计盲区具体值由工况复杂程度决定

电气接口:M20×1.5或 、1/2NPT
探头至主机电缆长度:5m、10m、15m、20m、25m、30m
主机重量:2kg
主机外形尺寸:158mm×122mm×148mm(长×宽×高)
主机基座孔直径:M5

哪些工况不能选用外贴式超声波液位计

①被测介质动力粘度>50mPa.S时不能选用外贴式超声波液位计
注:随温度升高粘度降低,大部分高粘度的液体受温度影响更为明显,所以需注意温度影响。(1mPa.S=1cP)

②液体中有密集气泡/大量悬浮物质(如结晶物等)/大量沉积物质(如泥沙等)不能选用外贴式超声波液位计
③容器内壁不能良好传递信号/容器壁为多层材料且气泡或气体夹层的不能选用外贴式超声波液位计
④容器壁温度>200℃不能选用外贴式超声波液位计

外贴式超声波液位计选型表


YR-510WT-①②③④⑤⑥⑦⑧⑨⑩⑪⑫


①防爆要求

[P]:标准型(非防爆)
[D]:铝合金外壳防爆型,防爆标志为:ExdⅡCT6

②过程温度

[A]:标准型产品过程温度-50℃~100℃
[B]:高温型产品过程温度-50℃~200℃(探头特别定制)
③外贴式超声波液位计供电方式

[2]:二线制DC24V供电(电压DC18-32V范围仪表能正常工作)
[3]:四线制DC24V供电
[4]:四线制AC220V供电

④输出信号

[2]:4-20mA输出

⑤校准模式

[N]:无校准(液位计使用设置的固定声速工作)
[A]:直径校准(液位计使用直径校准成功后的声速工作)
[B]:温度校准(液位计使用温度补偿后的声速工作)
[C]:直径校准+温度校准(测量液位高于校准探头安装位置,使用直径校准成功后的声速工作,液位低于校准探头位置,使用温度补偿后的声速工作)

⑥通讯

[0]:无通讯(标准配置)
[7]:HART(仅二线制提供)
[8]:RS485(MODBUS RTU)

⑦报警输出

[1]:2个开关量输出

⑧外贴式超声波液位计量程范围

[03]:3m量程
[05]:5m量程
[10]:10m量程
[15]:15m量程
[20]:20m量程
[30]:30m量程
[50]:50m量程

⑨电气接口
[N]:铝合金外壳,电气接口M20×1.5
[T]:铝合金外壳,电气接口1/2NPT
⑩精度
[1]:精度±1‰FS
[2]:精度±2‰FS
[5]:精度±5‰FS
⑪储罐类型

[Q]:球罐
[W]:卧罐
[L]:立罐

⑫储罐材质

[M]:铁磁性
[O]:非铁磁性
外贴式超声波液位计选型举例

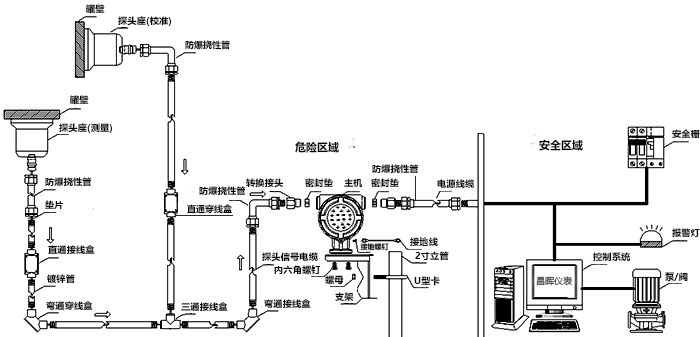

外贴式超声波液位计选型安装管线及所需材料

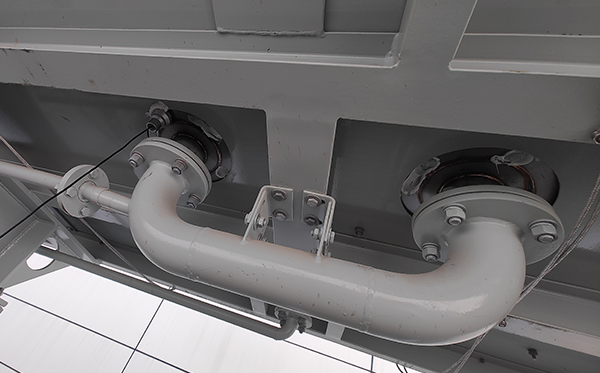

外贴式超声波液位计选型安装管线
