一体化超声波液位计

2020/6/11 3:22:30 人评论 次浏览 分类:物位计  仪表地址:http://yunrun.com.cn/product/190.html

昌晖YR-550系列超声波液位计结合国外技术自主研发,创新解决了高温测量和传感器端面结露难题,采用进口微处理器、独特回波处理技术和物联网技术,实现复杂工况的液位的高稳定性和高可靠性测量。

超声波液位计测量原理
声波液位计的工作原理是由换能器(探头)发出高频超声波脉冲遇到被测介质有关。表面被反射回来,部分反射回波被同一换能器接收,转换成电信号。超声波脉冲以声波速度传播,从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的距离成正比。此距离值S与声速C和传输时间T之间的关系可以用公式表示:S=C×T/2

由于发射的超声波脉冲有一定的宽度,使得距离换能器较近的小段区域内的反射波与发射波重迭,无法识别,不能测量其距离值。这个区域称为测量盲区。盲区的大小与超声波物位计的型号有关。

在下面的任何一种情况,YR-550系列超声波液位计都有与E+H和西门子超声波液位计一样的不俗表现:
1、有泡沫的液体/固体
2、周围有强电压,强电流,强电磁干扰,尽量避免高电压,高电流及强电磁干扰
3、大风、太阳直晒、温度高
4、强震动/有搅拌

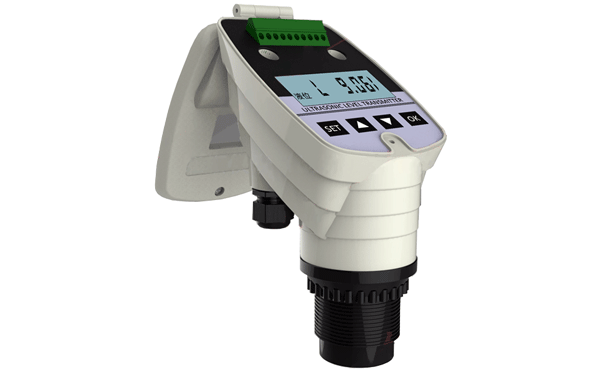

昌晖高性能超声波液位计
一体化超声波液位计特点

YR-550系列一体化超声波液位计结合国外技术,创新解决了高温测量和传感器端面结露难题,采用进口微处理器、独特回波处理技术和物联网技术,可以应用于各种复杂工况。“虚假回波学习”功能使得仪表在多个虚假回波的工况下,可正确地确认真实回波,获得准确的测量结果。换能器内置温度传感器,可实现测量值的温度补偿。超声波换能器采用最佳声学匹配技术,使其发射功率能更有效地辐射出去,提高信号强度,实现准确测量。一体化超声波完全可以替代同类型国外进口仪表。
工作温度110℃
◆低功耗
◆可选择内置电池供电
◆电压DC3.7-32V
备份和还原设置功能
◆内置GPRS、RF、LORA、NB、蓝牙、Wifi实现物联网
◆OLED中英文菜单带自发光
◆可人工设定固定干扰滤波功能
◆可测量物位、液位、体积、重量等
◆具有数字滤波和回波识别功能
◆支持自定义声速(特殊物质测量)

超声波液位计技术参数
一体化超声波液位计型号:YR-550
测量范围:3m、5m、8m、10m、12m、15m、20m、25m、30m 、35m、40m几种
超声波液位计应用:各类工业领域的液位测量,特别是水处理工业
高性能超声波液位计精度:0.2%(满量程)
盲区:0.25m~2m(因量程而不同)
发射角:<10°
频率:20-2000kHz
超声波液位计探头
温度:自动补偿

显示:OLED中英文菜单显示(自发光)

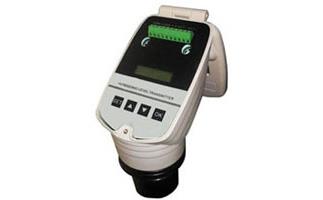

超声波液位计OLED中英文菜单显示
信号输出:4-20mA、0-20mA、0-5V、0-10V
数字输出:RS485/Modbus、HART(二线制)
无线传输:GPRS、LORA、NB、RF、蓝牙、Wifi等
开关输出:三路NPN/二路继电器(AC:3A/250V;DC:5A/24V)
供电:①内供电:3.7V、16Ah锂电池;②外供电:DC3.7-32V、AC220V 、DC18-32V(二线制)
功耗:三线制和四线制超声波液位计<1.5W ;二线制超声波液位计<0.8W

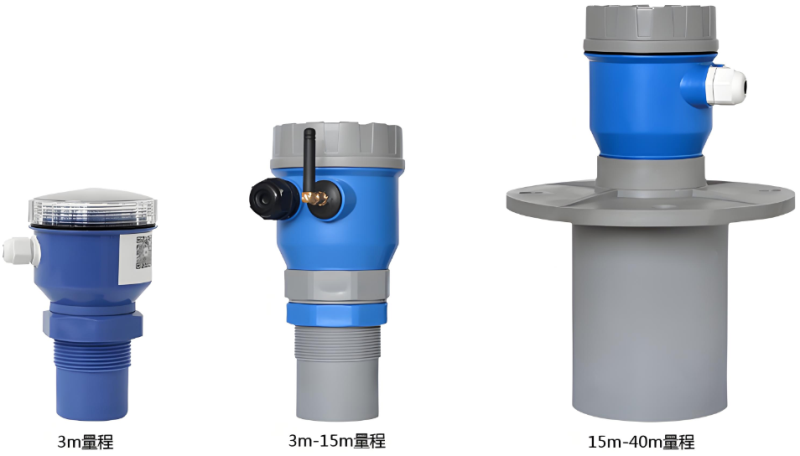

过程连接:螺纹G1 1/2(3m量程);螺纹G2(3m-15m量程);螺纹G3 1/2(15m-40m量程)M66×2

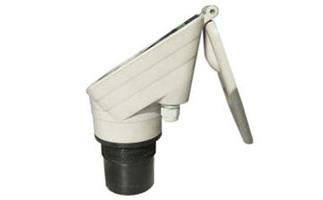

超声波液位计过程连接
分辨率:1mm

复现性:3mm
过程压力:-0.2~1bar
外壳:PVFD外壳,内部电路及电路板抗强干扰设计

一体化超声波液位计选型表



YR-550-①②③④⑤⑥⑦⑧

①代码     超声波液位计防爆要求
P             PVDF外壳标准型(非防爆)
D             铝合金外壳防爆型,防爆标志为:ExiaIIBT4Ga

②代码     过程温度
A             过程温度-10~110℃(高温型超声波液位计)

③代码     超声波液位计供电方式
1             内置3.7V/16Ah锂电池(仅现场显示,无输出和通讯接口)
2             二线制DC24V供电(电压DC18-32V范围仪表能正常工作)
3             三线制DC24V供电(电压DC3.7-32V范围仪表能正常工作)
4             四线制AC220V供电

④代码     高性能超声波液位计输出信号
2             4-20mA输出
5             0-5V(仪表供电方式为四线制)
6             0-20mA(仪表供电方式为四线制)
7             0-10V(仪表供电方式为四线制)

⑤代码     高性能超声波液位计过程连接螺纹尺寸
G112       G1 1/2螺纹(3m量程标准配置)
G200       G2螺纹(3m-15m量程标准配置)
G312       G3 1/2螺纹(15m-40m量程标准配置)

⑥代码     高性能超声波液位计通讯接口或无线传输方式(不能复选)
0             无附加功能(标准配置)
1             GPRS
2             LORA
3             NB
4             RF
5             蓝牙
6             Wifi
7             HART(仅二线制提供)
8             RS485/MODBUS

⑦代码     高性能超声波液位计报警输出
0             无报警功能(标配)
1             2个开关量输出
2             3路NPN输出

⑧代码     高性能超声波液位计量程范围及盲区
03           0-3m量程(盲区0.25m)
05           5m量程(盲区0.5m)
08           8m量程
10           10m量程
12           12m量程
15           15m量程
20           20m量程
25           25m量程
30           30m量程
35           35m量程
40           40m量程(盲区2m)


昌晖仪表的一体化超声波液位计分为高性能型和通用性两种,0.2%精度高性能超声波液位计为PVDF或铝合金外壳,高可靠性,抗干扰能力强,适用于复杂恶劣及高温工况;0.3%精度通用性超声波液位计为ABS或铝合金外壳,通用性产品高温性能、精度和使用寿命不及高性能型超声波液位计,功能简捷实用,适用于窨井、工厂水箱、罐体、市政工程、自来水、污水处理、水利水电、钢铁、煤矿、电力、石油化工、城市内河湖泊、交通以及食品加工等行业于工况


通用型超声波液位计特点
◆电压DC5-32V
◆隔离4-20mA输出
◆内置GPRS、RF、LORA、NB、蓝牙
◆可人工设定固定干扰滤波功能
◆可测量物位、液位、体积、重量等
◆数字滤波和回波识别功能
◆支持自定义声速(特殊物质测量)
◆支持二、三、四线制
◆适用于常温常压工况液位测量

通用型超声波液位计技术参数
经济型超声波液位计主要技术指标与高温型超声波液位计相同,在此介绍不同之处:
通用型超声波液位计测量精度:0.3%F.S
工作温度:-20~80℃

无备份和还原设置功能
外壳材质:ABS工程塑料
电气接口:M20×1.5
外形尺寸:Φ74mm×132mm(3m量程);Φ92mm×198mm(3m-15m量程);Φ92mm×270mm(15m-40m量程)
过程连接接口:螺纹G1 1/2(3m量程);螺纹M60×2(3-15m量程);法兰DN80(15-40m量程)

通用性超声波液位计
通用型超声波液位计选型表


YR-500①②-③④⑤⑥⑦⑧


①代码     超声波液位计防爆要求
P             PVDF外壳标准型(非防爆)
D             铝合金外壳防爆型,防爆标志为:ExiaIIBT4Ga


②代码     过程温度
B              过程温度-10~80℃(常温常压超声波液位计)


③代码     超声波液位计供电方式
2             二线制DC24V供电(电压DC18-32V范围仪表能正常工作)
3             三线制DC24V供电(电压DC3.7-32V范围仪表能正常工作)
4             四线制AC220V供电


④代码     超声波液位计输出信号
2             4-20mA输出
3             其他输出信号类型(订货时与昌晖仪表确认)


⑤代码     超声波液位计过程连接螺纹尺寸
G112       G1 1/2螺纹(3m量程标准配置)
M602      M60×2螺纹(3m-15m量程标准配置)
DN80      DN80法兰(15m-40m量程标准配置)


⑥代码     超声波液位计通讯接口或无线传输方式(不能复选)
0             无附加功能(标准配置)
1             GPRS

2             LORA
3             NB
4             RF
5             蓝牙
6             Wifi
7             HART(仅二线制提供)
8             RS485/MODBUS


⑦代码     超声波液位计报警输出
0             无报警功能(标配)

1             2个开关量输出
2             3路NPN输出


⑧代码     超声波液位计量程范围及盲区
03           0-3m量程(盲区0.25m)
05           5m量程(盲区0.5m)
08           8m量程
10           10m量程
12           12m量程
15           15m量程
20           20m量程
25           25m量程
30           30m量程
35           35m量程
40           40m量程(盲区2m)



上一篇:没有了

下一篇:三线制超声波液位计

共有访客发表了评论 网友评论

  客户姓名:
邮箱或QQ:
验证码: 看不清楚?
  1. 为什么超声波液位计有盲区?

    匿名用户
     2019/10/13 23:45:46
    2019/10/13 23:53:04
    管理员回复:

    超声波液位计换能器的核心部分为压电晶体,压电晶体在激励电流的作用下产生机械伸缩,从而产生超声波脉冲。当激励电流停止工作时,压电晶体的机械振动不会马上停止,而是逐渐衰减,在此期间换能器不能接收回波信号,将上述余振时间换算成距离,即为该换能器的盲区。所以在超声波液位计安装时,要保证被测介质不要进入换能器的盲区,否则无法正常测量。

    超声波液位计的盲区,根据量程的不同,盲区也不同。量程小,则盲区小,量程大,则盲区大

    比如说污泥界面计的盲区比较大,这是因为探头发出的超声波在水中传播,而超声波在水中传播的速度比空气中大的多,在时间一定的情况下,对应的距离肯定要比较大。

  2. 本单位污水处理安装有3台你们厂的超声波液位计,前两年工作还很稳定,现在有2台在PLC触摸屏上显示波动很大,从现场看超声波液位计显示值没有跳动且和实际液位一致,4-20mA信号传输到PLC后测量值跳动1m左右,怎样处理?

    匿名用户
     2019/2/21 15:26:17
    2019/2/21 15:46:34
    管理员回复:

    出现这种状况,可能出现以下问题:
    1、超声波液位计测量区域或传感器出现了泡沫等遮盖物
    2、超声波液位计出现故障
    3、液位计输出信号收到干扰
    4、液位计或PLC端接线端子上的接线松动了

    故障处理建议
    1、处理该故障时首先检查信号线两端(超声波液位计和PLC)接线端子接线是否松动?是否存在端子接触不良?电缆是否破损?屏蔽电缆接地是否良好?没有确认没有问题后才进行下面的检查判断。
    2、问题1处理方法:清除现场遮挡物并重新在仪表上进行智能化回波分析。
    3、问题2和3处理方法:①断开PLC接线,用数显表等接收液位计信号(将万用表串入液位计4-20mA信号回路),观察信号是否波动。若有存在输出信号波动则可能液位计输出信号被干扰或液位计故障;②信号回路增加信号隔离器抑制干扰。如果加信号隔离器后故障仍然存在,则将仪表返厂检查。
