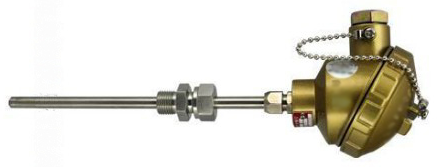

铠装热电偶

2017/9/24 13:47:59 人评论 次浏览 分类:热电偶  仪表地址:http://yunrun.com.cn/product/119.html

 铠装热电偶-昌晖仪表制造有限公司

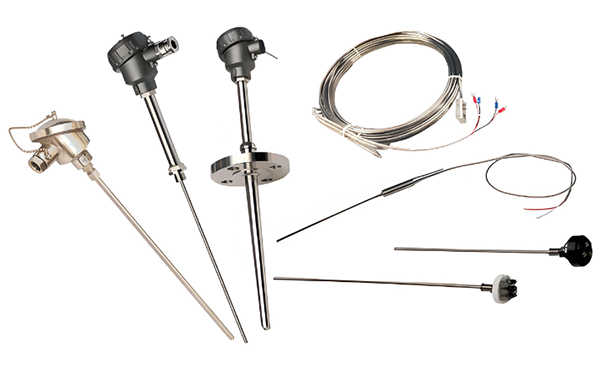

铠装热电偶本体有金属外鞘,可直接测量介质温度或置于保护管内中作为测温内芯元件,具有能弯曲、耐高压、热响应时间快和坚固耐用等优点,铠装热电偶通常和显示仪表无纸记录仪调节器配套使用,测量各种生产过程中从0-1600℃范围内的液体、蒸汽和气体介质以及固体表面的温度。

铠装热电偶偶特点
将热电偶芯线和无机矿物质绝缘材料置于金属套管内,经拉伸制成的可绕的坚实组合体成为铠装电缆(MI Cable)。由热电偶丝做芯制成的铠装热电偶电缆经过焊接形成测量端并装配相关接线盒等工序而制成的热电偶称为铠装热电偶。铠装热电偶可根据需要制造成绝缘式、接地式和露端式。
绝缘式铠装热电偶



        1、如无特殊要求铠装热电偶通常选用绝缘式,有较好的抗干扰性能。
        2、绝缘式铠装热电偶热响应速度比接壳式铠装热电偶慢。
        3、绝缘式适用于外径0.5-8mm的铠装热电偶
接壳式铠装热电偶

        1、接壳式铠装热电偶热响应速度较快
        2、接壳式式铠装热电偶不适合有电磁干扰的场合
        3、0.8D>H>0.1D

绝缘分离式铠装热电偶测量端


        1、绝缘分离式铠装热电偶双支独立,检测互不干扰
        2、绝缘分离式铠装热电偶不适合有电磁干扰的场合
        3、A>0.05D;0.8D>W>0.1D;1.5D>B>0.15D  变径快速型铠装热电偶测量端

        1、变径快速型铠装热电偶既有较快热响应速度,又有机械强度、刚度
        和使用寿命

        2、可根据需要制作成接地式或绝缘式
        3、0.8D>H>0.1D;变径快速型适用于外径2.0-8.0铠装热电偶

云南昌晖仪表制造有限公司生产最小直径为0.5mm绝缘式微细铠装热电偶。

微细铠装热电偶
铠装热电偶响应时间
铠装热电偶响应时间应不大于下表数据:      单位:s

铠装热电偶响应时间


铠装热电偶最高使用温度
从铠装热电偶生产工艺及技术来说,铠装热电偶最高使用温度与外径、保护管材料和内部偶丝直径有关,简而言之就是越粗的铠装热电偶使用温度越高,使用寿命才会更长。下面列出不同分度号铠装热电偶最高使用温度,供用户参考。
1、K型铠装热电偶(保护管304材质)
常规Ф2.0mm的K型铠装热电偶最高使用温度600℃;Ф3.0-Ф8.0mm的K型铠装热电偶最高使用温度800℃。
2、E型铠装热电偶(保护管304材质)
常规Ф2.0mm的E型铠装热电偶最高使用温度500℃;Ф3.0-Ф8.0mm的E型铠装热电偶最高使用温度600℃。
3、J型铠装热电偶(保护管304材质)
常规Ф2.0mm的J型铠装热电偶最高使用温度400℃;Ф3.0-Ф5.0mm的K型铠装热电偶最高使用温度500℃;Ф6.0-Ф8.0mm的K型铠装热电偶最高使用温度600℃。
4、T型铠装热电偶(保护管304材质)
常规Ф2.0-Ф5.0mm的T型铠装热电偶最高使用温度250℃;Ф6.0-Ф8.0mm的T型铠装热电偶最高使用温度300℃。
5、K型铠装热电偶(保护管GH3030材质)
常规Ф6.0-Ф8.0mm的K型铠装热电偶最高使用温度1000℃。
6、S型铠装热电偶(保护管GH3030材质)
常规Ф6.0-Ф8.0mm的S型铠装热电偶最高使用温度1100℃。
7、R型铠装热电偶(保护管GH3030材质)
常规Ф6.0-Ф8.0mm的R型铠装热电偶最高使用温度1100℃。
6、B型铠装热电偶(保护管GH3030材质)
常规Ф6.0-Ф8.0mm的B型铠装热电偶最高使用温度1600℃。


铠装热电偶允差
铠装热电偶允差

铠装热电偶材料结构形式

铠装热电偶材料结构形式

铠装热电偶选型表
WR①②③-④⑤⑥⑦⑧⑨⑩-⑪-⑫
①代码          铠装热电偶类型
N                  K分度号|镍铬-镍硅
E                   E分度号|镍铬-铜镍
F                   J分度号|铁-铜镍
C                  T分度号|铜-铜镍
P                  S分度号|铂铑10-铂
Q                  R分度号|铂铑13-铂
代码          热电偶内部结构
K                  铠装

③代码          热电偶对数
1                  单支式|通常接线端子为2个
2                  双支式|通常接线端子为4个
④代码          安装固定装置
1                  无固定装置
2                  固定卡套螺纹  螺纹:M16×1.5
3                  活动卡套螺纹  螺纹:M16×1.5
4                  固定卡套法兰
5                  活动卡套法兰
X                  安装方式按用户要求定制
⑤代码          接线盒形式
1                  直接出线过渡+补偿导线式
3                  防水接线盒;国内常规供货
4                  隔爆接线盒  防爆铠装热电偶隔爆等级通常为dⅡBT4或dⅡCT4
5                  不锈钢接线盒
6                  手柄+补偿导线+插头
X                  冷端结构定制
⑥代码          铠装电缆部分结构
A                  标准结构
B                  两层复合外护管结构
C                  三层复合外护管结构
X                  为解决恶劣工况测温定制结构
⑦代码          铠装热电偶测量端形式
1                  绝缘式(推荐使用)
2                  接壳式
3                  露头式
4                  变径结构+绝缘式

X                  测量端按定制生产
⑧代号          铠装热电偶保护管材质
1                  国产304保护管铠装热电偶芯;适用于K/E/J/T分度号;常规供货(国内多数厂家使用这种材料)
2                  美标316L保护管铠装热电偶芯;适用于K/E/J/T分度号
3                  国产0Cr25Ni20保护管铠装热电偶芯;适用于K/E/J/T分度号
7                  国产GH3039保护管铠装热电偶芯

8                  德国进口Inconcl镍基合金外护管铠装热电偶;适用于K/E/J/T/S/R/B分度号;产品质量与德国久茂铠装热电偶相当
⑨代号          铠装热电偶直径,单位:mm
1                  Ф1mm
2                  Ф2mm
3                  Ф3mm
4                  Ф4mm
5                  Ф5mm
6                  Ф6mm
8                  Ф8mm
9                  Ф0.5mm微细铠装热电偶
X                  外径尺寸按定制生产
⑩代码          铠装热电偶精度等级
1                  Ⅰ级精度;定制生产
2                  Ⅱ级精度;常规供货
⑪代码          铠装热电偶总长,单位:mm
***                数字
⑫代码          补偿导线长度,单位:mm
省略             无补偿导线
***                数字;对线盒形式(⑤代码)为“1”和“6”对补偿导线长度的补充


选型举例
WRNK1-23A1161-1500
K分度号铠装偶,固定卡套螺纹M16×1.5,防水接线盒,铠偶直径为Ф6mm,铠偶保护管材质为304,热电偶工作端为绝缘型,精度等级为I级,长度1500mm

WRNK2-33A1852-2500
K分度号双支铠装偶,活动卡套螺纹M16×1.5,防水接线盒,铠偶直径为Ф5mm,德国原装进口铠装热电偶电缆,热电偶工作端为绝缘型,精度等级为II级,长度2500mm


WREK1-43A1182-3500
E分度号铠装偶,固定卡套法兰,防水接线盒,铠偶直径为Ф8mm,铠偶保护管材质为304,热电偶工作端为绝缘型,精度等级为II级,长度3500mm


WRPK1-23A1782-3500
S分度号铠装偶,固定卡套螺纹M16×1.5,防水接线盒,铠偶直径为Ф8mm,铠偶保护管材质为GH3039,铠装热电偶工作端为绝缘型,精度等级为II级,长度3500mm

铠装热电偶安装固定装置

1、铠装热电偶卡套螺纹接头                                                          2、铠装热电偶卡套法兰盘

铠装热电偶卡套螺纹接头               铠装热电偶卡套法兰盘M=M16×1.5;S=22mm;d=铠装热电偶直径mm                             D=60mm;Do=42mm;D1=24mm;S=22mm;do=Ф9mm

上一篇:装配式热电偶

下一篇:表面热电偶

共有访客发表了评论 网友评论

  客户姓名:
邮箱或QQ:
验证码: 看不清楚?
  1. 铠装热电偶允许最小弯曲半径是多少?

    匿名用户
     2017/9/29 14:25:35
    2017/9/29 14:26:02
    管理员回复:

    昌晖仪表建议的铠装热电偶弯曲半径应大于5倍热电偶直径,一些铠装电缆制造商甚至将>3×D(D=铠装电缆外径)定为最小弯曲半径。
