温度传感器安装凸台

2024/5/17 4:28:28 人评论 次浏览 分类:传感器配件  仪表地址:http://yunrun.com.cn/product/133.html

温度传感器凸台焊接于设备或管道上,用于安装带固定螺纹的热电偶、热电阻和双金属温度计,通常用在较高温度或不超过6.3MPa压力的工况环境中。为方便用户和设计院朋友方便选用温度传感器凸台,昌晖仪表制造有限公司分享安装凸台的详尽技术参数。

温度传感器凸台

热电偶安装直型凸台|热电阻安装直型凸台

热电阻安装直型凸台

热电偶安装45°角凸台|热电阻安装45°角凸台

热电偶安装45°角凸台

双金属温度计
安装直型凸台

双金属温度计安装直型凸台

温度传感器安装凸台外形示意图

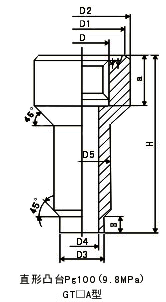

1、直型凸

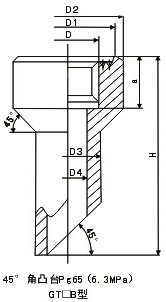

2、45°角凸台



凸台安装示意图(适用于热电偶、热电阻和双金属温度计)

1、凸台垂直管道安装方法

凸台垂直管道安装方法

2、凸台弯曲管道安装方法

凸台弯曲管道安装方法

3、凸台倾斜管道安装方法

凸台倾斜管道安装方法

4、凸台垂直管道安装方法

凸台垂直管道安装方法

共有访客发表了评论 网友评论

  客户姓名:
邮箱或QQ:
验证码: 看不清楚?
  1. 热电偶凸台和双金属凸台外形都一样,怎样区分?热电偶凸台和双金属凸台有什么区别?可以互换吗?

    匿名用户
     2017/12/28 12:47:04
    2017/12/28 12:51:53
    管理员回复:

    二者外形差不多,区别在密封面所在位置不同:热电偶凸台密封面在最粗那一端顶部平面上,双金属温度计密封面在内螺纹底部平面上。二者不能互换,不能混用

  2. 我厂安装在余热发电厂蒸汽管路上的锥形固定热电偶安装凸台处漏气,需要用哪种电子来密封?

    匿名用户
     2017/3/1 19:29:16
    2017/3/1 19:36:05
    管理员回复:

    锥形固定热电偶安装凸台是M33*2内螺纹,发电所用蒸汽为过热蒸汽,这个地方使用的密封垫必须是紫铜金属垫子,安装前紫铜垫子必须退火后才能安装。
    过热蒸汽泄露的时间较长,有可能出现蒸汽将热电偶安装凸台密封面(或热电偶螺纹密封面)切割出凹槽,如果是这样,更换新紫铜垫子也会出现泄露,需要在停车时更换新的凸台(或热电偶)。
