YR-ER101单晶硅差压变送器/YR-ER10单晶硅压力变送器昌晖仪表采用瑞士原装ROCKSENSOR压力传感器和电路生产，用于测量液体、气体或蒸汽的液位、密度及流量，然后将其转变为4-20mA+HART电流信号输出。本文介绍昌晖单晶硅压力变送器关于参数修改的具体操作方法。
◆仪表显示屏信息解析

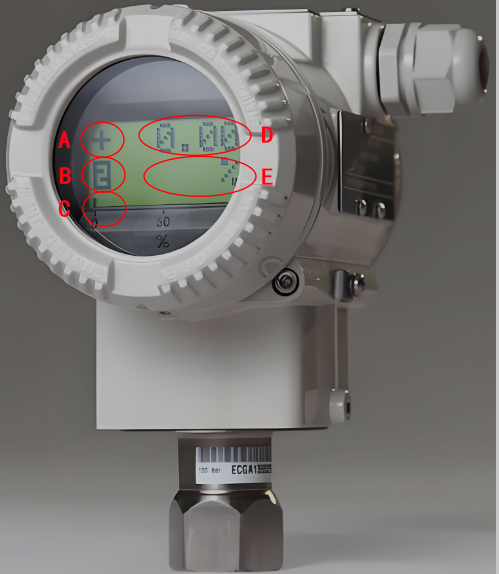

YR-ER101单晶硅差压变送器/YR-ER10单晶硅压力变送器配有液晶显示屏，屏幕上显示的信息如下图所示：
A框内显示：代表压力数值的正负。
B框内显示：“/”代表线性输出；“√”代表平方根输出；“1”代表显示工程单位输出；“2”代表百分比输出；“3”代表电流输出；“4”代表模拟量输出。
C框内显示：代表单晶硅压力变送器压力进度条，跟随仪表压力大小而变化。
D框内显示：代表仪表输出的压力值。
E框内显示：代表仪表显示单位。
◆仪表测量范围查看
YR-ER101差压变送器/YR-ER102压力变送器查看仪表测量范围的方法：
1、拧松铭牌上的螺丝，移开铭牌，在铭牌下方有就地按钮，同时按下Z和S键一秒钟，同时松开(注意：按下和松开要同步)，显示器会出现英文菜单“EXIT”。
2、单独按Z键，依次循环到“VIEW”。同时按下Z和S键一秒钟，同时松开，显示器左下角会显示“1”，显示为当前压力。
3、单独按Z键，依次循环到左下角为“8”的时候，记下当前显示数值，即为仪表模拟量程零位。
4、单独按Z键，依次循环到左下角为“9”的时候，记下当前显示数值，即为仪表模拟量程满位。
5、同时按下Z和S键一秒钟，同时松开，显示器显示“VIEW”。
6、7单独按S键，依次循环到“EXIT”，同时按下Z和S键一秒钟，同时松开，退出仪表菜单。
7、算出刚才记下的第8项和第9项的差值，就是当前仪表的测量范围。
注：可以把第1项至第3项也记下来。
◆差压液位计安装后零位调整
差压液位计零位调整。
1、首先要确认罐体内没有压力和液位，然后，拧松铭牌螺丝，移开铭牌，在铭牌下方有就地按钮，同时按下Z和S键一秒钟，同时松开(注意：按下和松开要同步)，显示器会出现英文菜单“EXIT”。
2、单独按Z键，依次循环到“GET0%”。同时按下Z和S键一秒钟，同时松开，显示器会出现“OK”。
3、同时按下Z和S键一秒钟，同时松开，显示器会显示“GET 0%”。
4、单独按Z键，依次循环到“EXIT”，之后同时按下Z和S键一秒钟，同时松开，退出仪表菜单。
5、零位调整完成。
◆仪表测量范围下限修改
差压/压力变送器零位量程调整
1、拧松铭牌螺丝，移开铭牌，在铭牌下方有就地按钮，同时按下Z和S键一秒钟，同时松开(注意：按下和松开要同步)，显示器会出现英文菜单“EXIT”。
2、单独按Z键，依次循环到“SET 0%”。同时按下Z和S键一秒钟，同时松开，显示器显示变送器原零位量程。
3、键移动光标，Z键调整数值，调整到所需要的量程。
4、同时按下Z和S键一秒钟，然后同时松开，显示器显示“OK”。
5、同时按下Z和S键一秒钟，然后同时松开，显示器显示“SET 0%”。
6、单独按Z键，依次循环到“EXIT”，同时按下Z和S键一秒钟，同时松开，退出仪表菜单。
7、测量范围下限调整完成。
◆仪表测量范围上限修改
YR-ER101差压变送器/YR-ER102压力变送器满位量程调整：
1、拧松铭牌螺丝，移开铭牌，在铭牌下方有就地按钮，同时按下Z和S键一秒钟，同时松开(注意：按下和松开要同步)，显示器会出现英文菜单“EXIT”。
2、单独按Z键，依次循环到“SET 100%”。同时按下Z和S键一秒钟，同时松开，显示器显示变送器原满位量程。
3、S键移动光标，Z键调整数值，调整到所需要的满位量程。
4、同时按下Z和S键一秒钟，同时松开，显示器显示“OK”。
5、同时按下Z和S键一秒钟，同时松开，显示器显示“SET 100%”。
6、单独按Z键，依次循环到“EXIT”，同时按下Z和S键一秒钟，同时松开，退出仪表菜单。
7、测量范围上限调整完成。
◆基型表零位清零调整
1、首先，确认管道内无压力。
2、拧松铭牌螺丝，移开铭牌，在铭牌下方有就地按钮，同时按下Z和S键一秒钟，同时松开(注意：按下和松开要同步)，显示器会出现英文菜单“EXIT”。
3、单独按Z键，依次循环到仪表显示“SHIFT ZERO”
4、同时按下Z和S键一秒钟，同时松开，显示器显示“OK”。
5、同时按下Z和S键一秒钟，同时松开，显示器显示:”SHIFT ZERO”。
6、单独按Z键，依次循环到“EXIT”，同时按下Z和S键一秒钟，同时松开，退出仪表菜单。
7、零位清零调整完成。
◆YR-ER101差压变送器/YR-ER102压力变送器阻尼时间修改
1、拧松铭牌螺丝，移开铭牌，在铭牌下方有就地按钮，同时按下Z和S键一秒钟，同时松开(注意：按下和松开要同步)，显示器会出现英文菜单“EXIT”。
2、单独按Z键，依次循环到“DAMPING"。
3、同时按下Z和S键一秒钟，同时松开，显示器显示当前阻尼时间。
4、按下S键移动光标，Z键修改数值，选择现场所适用的阻尼时间。
5、同时按下Z和S键一秒，同时松开，显示器显示“OK”。
6、同时按下Z和S键一秒，同时松开，显示器显示“DAMPING"。
7、单独按Z键，依次循环到“EXIT”，同时按下Z和S键一秒钟，同时松开，退出仪表菜单。
8、阻尼时间修改完成。
◆YR-ER101差压变送器/YR-ER102压力变送器显示类型修改
1、拧松铭牌螺丝，移开铭牌，在铭牌下方有就地按钮，同时按下Z和S键一秒钟，同时松开(注意：按下和松开要同步)，显示器会出现英文菜单“EXIT”。
2、单独按Z键，依次循环到"DISPLAY”
3、同时按下Z和S键一秒钟，同时松开，显示器显示当前显示类型。
4、按下Z或者S键循环，可以依次显示四个显示类型(工程单位，百分比，电流输出，输出量程显示)，选择现场所需要的显示类型。
5、同时按下Z和S键一秒，同时松开，显示器显示“OK”。
6、同时按下Z和S键一秒，同时松开，显示器显示“DISPLAY”。
7、单独按Z键，依次循环到“EXIT”，同时按下Z和S键一秒钟，同时松开，退出仪表菜单。
8、显示类型修改完成。
◆YR-ER101差压变送器/YR-ER102压力变送器显示单位修改
1、拧松铭牌螺丝，移开铭牌，在铭牌下方有就地按钮，同时按下Z和S键一秒钟，同时松开(注意：按下和松开要同步)，显示器会出现英文菜单“EXIT”。
2、单独按Z键，依次循环到“UNIT"。
3、同时按下Z和S键一秒钟，同时松开，显示器显示当前显示单位。
4、按下Z或者S键循环，选择现场所需要的显示单位。
5、同时按下Z和S键一秒，同时松开，显示器显示“OK”。
6、同时按下Z和S键一秒，同时松开，显示器显示“UNIT”。
7、单独按Z键。依次循环到“EXIT”，同时按下Z和S键一秒钟，同时松开，退出仪表菜单。
8、显示单位修改完成。
◆YR-ER101差压变送器/YR-ER102压力变送器输出类型修改
1、拧松铭牌螺丝，移开铭牌，在铭牌下方有就地按钮，同时按下Z和S键一秒钟，同时松开(注意：按下和松开要同步)，显示器会出现英文菜单“EXIT”。
2、单独按Z键，依次循环到“FUNC-TION”。
3、同时按下Z和S键一秒钟，同时松开，显示器显示当前输出类型。
4、按下Z或者S键循环，选择现场所需要的输出类型(线性输出或平方根输出)。
5、同时按下Z和S键一秒，同时松开，显示器显示“OK”。
6、同时按下Z和S键一秒，同时松开，显示器会显示“FUNC-TION”。
7、单独按Z键，依次循环到“EXIT"，同时按下Z和S键一秒钟，同时松开，退出仪表菜单。
8、输出类型修改完成。
◆YR-ER101差压变送器/YR-ER102压力变送器模拟输出量程下限修改
差压/压力变送器输出量程下限调整
1、拧松铭牌螺丝，移开铭牌，在铭牌下方有就地按钮，同时按下Z和S键一秒钟，同时松开(注意：按下和松开要同步)，显示器会出现英文菜单“EXIT”。
2、单独按Z键，依次循环到“O0UT0%”。同时按下Z和S键一秒钟，同时松开，显示器显示变送器原零位量程。
3、单独按S键移动光标，Z键调整数值，调整到所需要的零位量程。
4、同时按下Z和S键一秒钟，同时松开，显示器显示“OK”。
5、同时按下Z和S键一秒钟，同时松开，显示器显示“0UT 0%”。
6、单独按Z键，依次循环到“EXIT"，同时按下Z和S键一秒钟，同时松开，退出仪表菜单。
7、模拟输出量程下限调整完成。
◆YR-ER101差压变送器/YR-ER102压力变送器模拟输出量程上限修改
差压/压力变送器输出量程上限调整
1、拧松铭牌螺丝，移开铭牌，在铭牌下方有就地按钮，同时按下Z和S键一秒钟同时松开(注意：按下和松开要同步)，显示器会出现英文菜单“EXIT”。
2、单独按Z键，依次循环到“OUT 100%”。同时按下Z和S键一秒钟，同时松开，显示器显示变送器原满位量程。
3、单独按S键移动光标，Z键调整数值，调整到所需要的满位量程。
4、同时按下Z和S键一秒钟，同时松开，显示器显示“OK”。
5、同时按下Z和S键一秒钟，同时松开，显示器显示“OUT 100%”。
6、单独按Z键，依次循环到“EXIT”，同时按下Z和S键一秒钟，同时松开，退出仪表菜单。
7、模拟输出量程上限调整完成。
◆YR-ER101差压变送器/YR-ER102压力变送器模拟输出单位修改
1、拧松铭牌螺丝，移开铭牌，在铭牌下方有就地按钮，同时按下Z和S键一秒钟，同时松开(注意：按下和松开要同步)，显示器会出现英文菜单“EXIT”。
2、单独按Z键，依次循环到“OUT UNIT"
3、同时按下Z和S键一秒钟，同时松开，显示器显示当前模拟输出显示单位。
4、按下Z或者S键循环，选择现场所需要的模拟输出显示单位。
5、同时按下Z和S键一秒，同时松开，显示器显示“OK”。
6、同时按下Z和S键一秒，同时松开，显示器显示 “0UTUNIT”。
7、单独按Z键，依次循环到“EXIT”，同时按下Z和S键一秒钟，同时松开，退出仪表菜单。
8、模拟输出单位修改完成。
◆YR-ER101差压变送器/YR-ER102压力变送器小信号切除修改
差压/压力变送器小信号切除调整
1、拧松铭牌螺丝，移开铭牌，在铭牌下方有就地按钮，同时按下Z和S键一秒钟，同时松开(注意：按下和松开要同步)，显示器会出现英文菜单“EXIT”。
2、单独按Z键，依次循环到“SIGNAL CUT”。同时按下Z和S键一秒钟，同时松开，显示器显示变送器原切除值。
3、单独按S键移动光标，Z键调整数值，基型表切除参考值为0.1%，法兰表切除参考值为0.5%。
4、同时按下Z和S键一秒钟，同时松开，显示器显示“OK”。
5、同时按下Z和S键一秒钟，同时松开，显示器显示“SIGNAL CUT"
6、单独按Z键，依次循环到“EXIT”，同时按下Z和S键一秒钟，同时松开，退出仪表菜单。
7、小信号切除修改完成。
