单晶硅差压变送器

2024/5/26 16:23:19 人评论 次浏览 分类:单晶硅变送器  仪表地址:http://yunrun.com.cn/product/786.html

YR-ER101单晶硅差压变送器采用瑞士原装ROCKSENSOR压力传感器和电路生产,差压变送器用于测量液体、气体或蒸汽的液位、密度及流量,然后将其转变为4-20mADC HART电流信号输出。YR-ER101也可与HART手操器端或HART Modem相互通信,进行参数设定、过程监控等。单晶硅差压变送器高精度和极低温度漂移让差压式流量计整体测量精度、稳定性和可靠性更胜一筹。


单晶硅差压变送器特点
1、
中心传感单元采用瑞士高精度硅技术,铂金级精度(YR-ER101-A精度为±0.05%;YR-ER101-B精度为±0.075%;YR-ER101-C精度为±0.1%)
2、专利双过载保护膜片设计,单向过压最高可达40MPa
3、单晶硅差压变送器优异的静压性能,远非同场合电容式产品所能媲比,静压误差最优可控制在±0.05%/10MPa以内
4、单晶硅差压变送器最小测量范围400Pa/最高10:1的量程比调节;最大测量范围2000kPa/最高100:1的量程比调节
5、单晶硅差压变送器电磁兼容性(EMC)符合GB/T 18268.1-2008
6、单晶硅差压变送器有极高稳定性、可靠性和极低温度漂移,变送器零点、精和重复性度多年不变,长期运行免维护
7、三种报警电流输出模式用户可选择
8、差压变送器线性输出和平方根输出可自由编程组态,总线标准4-20mA/HART输出

单晶硅差压变送器 YR-ER101

单晶硅差压变送器性能规格
(以标准零点为基准调校量程,不锈钢316L膜片,填充液为硅油)
1、调量程的参考精度(包括从零点开始的线性、回差和重复性)
YR-ER101-A精度:±0.05%
YR-ER101-B精度:±0.075%
YR-ER101-C精度:±0.1%
若TD>10(TD=最大量程/调节量程),则为:
YR-ER101-A:±(0.005×TD)%
YR-ER101-B:±(0.075×TD)%
YR-ER101-C:±(0.01×TD)%
◆对于量程B,若TD>6(TD=最大量程/调节量程)则为:
YR-ER101-B:±(0.0125×TD)%
YR-ER101-C:±(0.0166×TD)%
◆平方根输出精度为以上线性参考精度的1.5倍
2、环境温度影响
◆-25℃~65℃时总影响量为:
YR-ER101-A:±(0.075×TD+0.025)%×Span,每10℃之间±0.04%×Span(TD=1时)
YR-ER101-B/C:±(0.15×TD+0.05)%×Span,每10℃之间±0.08%×Span(TD=1时)
◆-40℃~-25℃和65℃~85℃时总影响量为:
YR-ER101-A:±(0.1×TD+0.025)%×Span
YR-ER101-B/C:±(0.2×TD+0.05)%×Span
3、过范围影响
YR-ER101-A:±0.005%×Span
YR-ER101-B/C:±0.075%×Span
4、静压影响
◆差压变送器精度为±0.005%时,YR-ER101-A的静压影响为±(0.025%URL+0.05%Span)/10MPa
◆差压变送器±0.075%时,YR-ER101-B的静压影响为
量程B=±(0.35%URL+0.05%SPAN)/10MPa
量程C&D&F=±(0.075%URL+0.05%SPAN)/10MPa
◆差压变送器精度为±0.1%时,YR-ER101-C的静压影响为
量程B=±(0.45%URL+0.05%SPAN)/10MPa
量程C&D&F=±(0.25%URL+0.05%SPAN)/10MPa
5、过压影响
YR-ER101-A:±0.05%×Span/10MPa
YR-ER101-B/C:±0.1%×Span/10MPa
6、变送器稳定性
单晶硅差压变送器稳定性:±0.15%URL/10年
7、电源影响
±0.001%/10V(12-36VDC),可忽略不计

单晶硅差压变送器功能规格
1、量程和范围
①YR-ER101-A高精度差压变送器量程和范围
②YR-ER101-B/C差压变送器量程和范围
2、量程限
在量程的上下限范围内,可以任意调整
差压变送器在选型时建议选择量程比尽可能低的量程代码,以优化性能特征
3、零点设置
单晶硅差压变送器的零点和量程可以调节到表中测量范围内的任何值,只要:标定量程≥最小量程
4、安装位置影响
与膜片面平行方向的安装位置变化不会造成差压变送器零漂影响,若安装位置与膜片面超过90°的变化,会发生<0.4kPa范围内的零位影响,可以通过调节调零校正。无量程影响
5、输出
2线制,4~20mADC HART输出,数字通讯,可选择线性或平方根输出,HART协议加载在4-20mADC信号上。
输出信号极限:Imin=3.9mA,Imax=20.5mA
6、报警电流(模式可设置)
低报模式(最小):3.6mA
高报模式(最大):21mA
不报模式(保持):保持故障前的有效电流值
报警电流标准设置:高报模式
7、响应时间
差压变送器的放大器部件阻尼常数为0.1s;传感器时间常数为0.1-1.6s,取决于量程及量程比。附加的可调时间常数为:0.1-60s。对非线性输出(如平方根功能)的影响取决于该功能,并可据此计算
8、预热时间
<15s
9、环境温度
-40~85℃
带LCD液晶显示、氟橡胶密封圈时-20~65℃
10、储存温度/运输温度
-50~85℃
带LCD液晶显示时:-25~85℃
11、工作压力
单晶硅差异变送器的额定工作压力分为16MPa、25MPa和42MPa三档
12、静压极限
从3.5kPa绝对压力至额定压力,保护压力可大于额定压力的1.5倍,同时加于差压变送器两侧
13、单向过载极限
单晶硅差压变送器的单向过载可达额定压力
14、电磁兼容性(EMC)

差压变送器的安装
1、电源及负载条件
差压变送器电源电压为24V,R≤(Us-12V)/Imax kΩ,其中Imax=23mA
最大电源电压:36VDC
最小电源电压:9VDC(低电压版),13.5VDC(背光LCD液晶显示、OLED显示)
数字通讯负载范围:250-600Ω
2、电气连接
M20×1.5或NPT1/2内螺纹,标配M20×1.5尼龙电缆密封扣,接线端子适用于0.5-2.5mm2导线
3、过程连接
过程连接法兰的两端面有NPT1/4和UNF7/16"内螺纹
4、物理规格
①材质
膜片:不锈钢316L、哈氏合金C
过程连接:不锈钢316
填充液:硅油、氟油
压力变送器外壳:铝合金材质、外表喷涂环氧树脂;不锈钢表壳可选
外壳密封圈:丁晴橡胶(NBR)
铭牌:不锈钢304
②重量
单晶硅差压变送器在铝合金表壳,无液晶显示、安装支架、三阀组(五阀组)和过程连接时重约3.3kg
③外壳防护等级
IP67

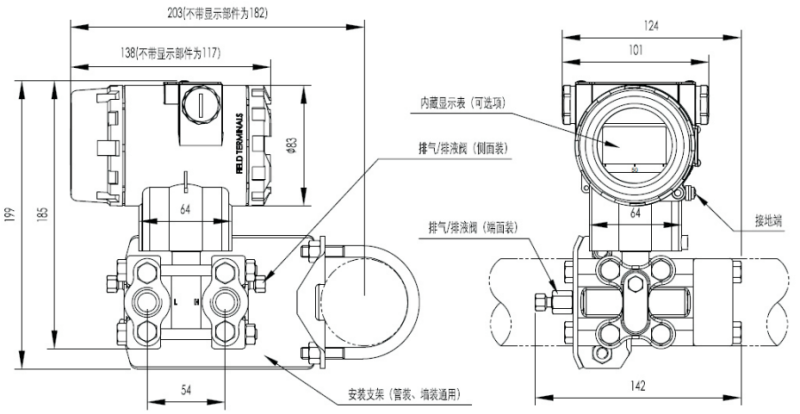

单晶硅差压变送器外形尺寸

单晶硅差压变送器外形尺寸


压力变送器墙面连接方式

垂直安装法兰(代码V)

垂直安装法兰(代码V)

单晶硅压力变送器过程连接说明
1、1/2NPT不锈钢椭圆形法兰(代码1)

1/2NPT不锈钢椭圆形法兰

2、M20×1.5不锈钢丁字型接头(代码2)

M20×1.5不锈钢丁字型接头

单晶硅差压变送器选型


YR-ER101-①②③④⑤⑦⑧⑨⑪⑭⑮-⑯
①单晶硅差压变送器精度
[A]:±0.05%高精度单晶硅差压变送器
[B]:±0.75%精度
[C]:±0.1%精度

②单晶硅差压变送器量程
-----0.005%高精度YR-ER101-A系列选型代码:
[C]:0-400Pa~40kPa(0-40~4000mm H2O)/(0-4~400mbar)
[D]:0-2.5kPa~250kPa(0-0.25~25m H2O)/(0-25~2500mbar) 
[F]:0-30kPa~3MPa(0-3~300m H2O)/(0-0.3~30bar)
-----0.075%精度/0.1精度YR-ER101-B/C系列选型代码:
[B]:0-200Pa~6kPa(0-20~600mm H2O)/(0-2~60mbar)
[C]:0-400Pa~40kPa(0-40~4000mm H2O)/(0-40~400mbar)
[D]:0-2.5kPa~250kPa(0-0.25~25m H2O)/(0-25~2500mbar)
[F]:0-30kPa~3MPa(0-3~300m H2O)/(0-0.3~30bar)

③静压传感器
[0]:无

④膜片材质/填充液
[A]:不锈钢316L/硅油
[B]:不锈钢316L/氟油
[C]:哈氏合金C/硅油
[D]:哈氏合金C/氟油
[E]:不锈钢316L镀金/硅油
[F]:不锈钢316L镀金/氟油
[G]:不锈钢316L涂FEP/硅油
[T]:钽/硅油

⑤额定工作压力
[1]:16MPa
[2]:25MPa
[3]:42MPa

⑥单晶硅差压变送器过程连接/泄放阀
[N]:1/4英寸NPT及7/16英寸UNF螺纹孔/无泄放阀
[B];1/4英寸NPT及7/16英寸UNF螺纹孔/泄放阀装于法兰后部端面
[U]:1/4英寸NPT及7/16英寸UNF螺纹孔/泄放阀装于法兰侧面上部
[D]:1/4英寸NPT及7/16英寸UNF螺纹孔/泄放阀装于法兰侧面下部
[V]:垂直安装法兰,1/4英寸NPT及7/16英寸UNF螺纹孔,带泄放阀

⑦单晶硅差压变送器接液密封材质
[N]:丁腈橡胶(NBR)
[F]:氟橡胶(FKM)
[P]:聚四氟乙烯(PTFE)

⑧特殊功能
[N]:无(标准配置)
[F]:平方根输出
[O]:禁油处理(氧气测量限氟油填充液,氟橡胶密封圈、<6MPa、<60℃)
[P]:防雷击功能
[X]:定制产品

⑨单晶硅差压变送器安装支架
[N]:无安装支架
[1]:不锈钢
[2]:镀锌碳钢(标准配置)

⑩过程连接附件
[N]:无
[1]:1/2英寸NPT内螺纹不锈钢椭圆形法兰
[2]:M20×1.5外螺纹不锈钢丁字形接头

⑪液晶显示
[N]:无显示表头
[1]:YR-ER101带LCD背光液晶显示(-20℃)
[2]:YR-ER101带OLED显示(-40℃)

⑫防爆选项
[N]:基本型
[A]:本安型,NEPSI
[D]:隔爆型,NEPSI
[B]:本安型,ATEX
[E]:隔爆型,ATEX

⑬差压变送器现场安装位号标牌
[N]:无
[1]:位号位于铭牌内
[2]:悬挂式不锈钢位号标牌

⑭单晶硅差压变送器说明书
[C]:配中文说明书
[E]:配英文说明书

⑮壳体选项
[N]:铝合金壳体,电气接口M20×1.5
[T]:铝合金壳体,电气接口NPT1/2(无电缆引入装置及盲堵)
[S]:不锈钢316壳体,电气接口M20×1.5

⑯附加可选择(-)
[V]:低电压版
[1]:第三方检测报告(5点检测)
[2]:第三方检测报告(9点检测)
[M]:RS485-Modbus RTU通讯协议
[P]:Profibus PA通讯协议

单晶硅差压变送器选型举例
例:YR-ER101-BC0A1BNF112N1CN
[B]:基本误差±0.075%
[C]:量程为0-400Pa~40kPa(0-40~4000 mmH2O)
[0]:无静压传感器
[A]:接液部分为不锈钢316L膜片,填充液为硅油
[1]:额定工作压力为16MPa
[B]:1/4英寸NPT的过程连接接口,7/16英寸UNF螺纹安装孔,泄放阀装于法兰后部端面
[N]:接液密封圈为丁腈橡胶(NBR)
[F]:平方根输出
[1]:不锈钢安装支架
[1]:配1/2 英寸NPT内螺纹不锈钢椭圆形法兰
[2]:LCD背光液晶显示
[N]:基本型差压变送器(非防爆变送器)
[1]:位号标于铭牌内
[C]:中文使用说明书
[N]:铝合金壳体,M20×1.5

在汽包水位测量、液位测量和差压式流量计配套的差压变送器决定测量的准确性、稳定性和可靠性,单晶硅差压变送器在这方面的优势优于大家熟知的金属电容式差压变送器,单晶硅差压变送器可稳定可靠工作数年精度不变,是一款智能制造的隐形仪表,值得您关注!
