在工业自动化测量中，压力变送器扮演着“感官神经”的角色。而压力变送器膜片直接与被测介质接触的核心部件，其材质与结构的选择，直接决定了测量的精度、可靠性乃至设备的使用寿命。本文将从材质与结构两个维度，系统梳理常见压力变送器膜片的类型并结合昌晖YR-ER100系列压力变送器加以说明，以期为相关从业人员提供参考。
压力变送器膜片材质分类
压力变送器膜片材质的选择，首要考量三大因素：介质的腐蚀性、工作温度范围、是否含固体颗粒或易结晶。不同材质各有优劣，需根据实际工况权衡。
1、316L不锈钢膜片：通用工况的极限选择
316L不锈钢是工业应用最广泛的基础材质，具备优异的综合性能。
◆耐蚀范围：可耐受清水、油品、蒸汽、空气、弱酸碱、一般有机溶剂；
◆温度区间：-200℃～450℃，能满足绝大多数常温及中温工况；
◆典型应用：水处理、暖通、普通化工、食品饮料中性介质等。
昌晖YR-ER100系列压力变送器标配316L不锈钢膜片，适配多数工业场景。
2、哈氏合金膜片：强腐蚀工况的高性能材料
哈氏合金(以C-276型号最常用)专为强腐蚀工况设计，耐腐蚀性能显著优于普通不锈钢。
◆耐蚀范围：浓盐酸、浓硫酸、磷酸、氯盐溶液、有机强酸等；
◆温度区间：-200℃～650℃，高温稳定性优于不锈钢；
◆典型应用：精细化工、湿法冶金、反应釜、含氯废水等强腐蚀环境。
昌晖YR-ER100系列压力变送器可选配哈氏合金C膜片，适配高腐蚀介质的长期稳定测量。
3、陶瓷膜片：强耐腐蚀和耐磨特性，长期稳定性好
陶瓷膜片化学惰性极强，耐酸碱范围广、抗腐蚀性能突出，长期稳定性好。
◆耐蚀范围：适用于各种酸碱、多数有机介质、高纯度工艺流体；
◆温度区间：-40℃～120℃；
◆典型应用：化工弱腐蚀、纯水、洁净工艺、一般工业防腐场景。
昌晖YR-ER100系列陶瓷膜片变送器，专为洁净、弱腐蚀工况设计，稳定性强、维护成本低。
4、钛及钛合金：海洋与氯碱行业专用
钛材料轻量化、比强度高，对海水、氯离子、硝酸等介质表现出优异抗蚀能力。
◆耐蚀范围：海水、盐水、烧碱、稀硝酸、海洋大气；
◆温度区间：-253℃～315℃；
◆典型应用：海洋工程、海水淡化、氯碱行业、硝酸装置。
5、钽：高浓度强酸工况的高端选择
钽是贵金属，抗蚀能力仅次于铂，被称为 “金属中的玻璃”。
◆耐蚀范围：浓硫酸、浓盐酸、浓磷酸、多数有机酸；
◆温度区间：-269℃～290℃；
◆典型应用：化肥、磷化工、高浓度酸储罐、精细化工极端腐蚀工况。
压力变送器膜片结构分类
压力变送器膜片除材质外，膜片结构需匹配压力范围、介质状态(粘稠、含颗粒、结晶)，主流结构类型如下：
1、平膜片：低压、清洁、粘稠介质通用
膜片为平面结构，直接接触介质。
◆特点：响应速度快，不易残留介质；
◆适用：≤1MPa低压工况、糖浆、油墨等粘稠介质，避免介质堵塞。
2、凸膜片：高压工况专用
膜片中间凸起，增大承压面积。
◆特点：抗变形能力强，耐受高压；
◆适用：≤40MPa高压场景，如液压系统、高压管道。
3、带隔离膜片(充油式)：高温、颗粒、结晶介质必备
膜片与传感器之间填充硅油、氟油等介质，隔离被测介质与核心传感单元。
◆特点：防腐蚀、防堵塞，保护传感器；
◆适用：含固体颗粒、易结晶介质，如化工浆料、废水。
4、卫生级膜片：食品医药行业专用
表面抛光处理(粗糙度 Ra≤0.8μm)，无死角、可蒸汽灭菌。
◆特点：符合食品、制药 GMP 标准，避免介质残留污染；
◆适用：牛奶、果汁、发酵罐等食品医药行业。
YR-ER100系列单晶硅压力变送器的应用实践

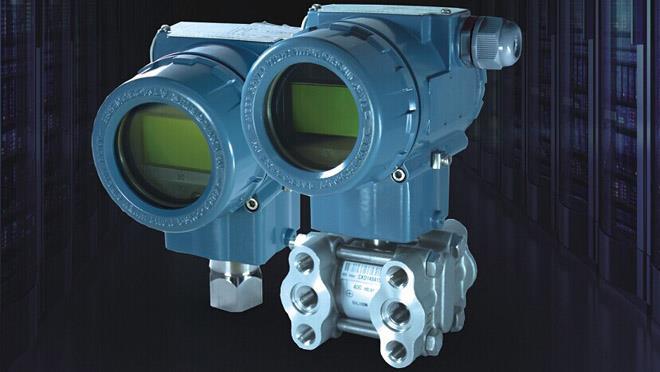

昌晖YR-ER100系列压力变送器是国产高精度智能压力变送器，以单晶硅传感技术为核心，具备双过载保护膜片设计，不仅实现了±0.05%的测量精度，更在微差压测量、超高温压力传输(最高700℃)等极端工况下展现了卓越性能。
在膜片配置上，昌晖YR-ER100系列压力变送器覆盖316L不锈钢、哈氏合金C、陶瓷等主流材质，可根据介质腐蚀、温度、压力及洁净要求灵活组合，兼顾通用性与定制化能力，为膜片选型提供成熟可靠的产品支撑。
昌晖YR-ER100系列压力变送器具有测量精度高、可靠性优、稳定性强等特点，在石油化工、电力能源、环保光热、钢铁冶金、食品医药等行业得到了应用。
压力变送器膜片选型是一项系统工程，需要综合介质特性、工艺条件、成本预算与长期可靠性。从常规的316L到高性能的哈氏合金，再到适用于卫生级场合的陶瓷膜片，每一种材质与结构都有其最适合的应用舞台。通过对膜片种类及选型逻辑的系统理解，工程人员可以更加科学地配置测量方案，从而保障生产过程的安全、稳定与高效。
