单晶硅压力变送器 YR-ER102

2021/9/7 2:53:45 人评论 次浏览 分类:单晶硅变送器  仪表地址:http://yunrun.com.cn/product/788.html

昌晖YR-ER102单晶硅压力变送器精度0.05%,采用瑞士ROCKSENSOR单晶硅压力传感器和电路,用于测量液体、气体或蒸汽的液位、密度及压力,然后将其转变为4-20mA+HART电流信号输出。YR-ER102-A也可与HART手操器或HART Modem相互通信,进行参数设定、过程监控等。 单晶硅压力变送器高稳定性极低温度漂移,最高10年免维护。
单晶硅压力变送器YR-ER102
单晶硅压力变送器特点

单晶硅压力变送器特点
1
、中心传感单元采用全球领先高精度硅技术,铂金级精度±0.05%
2、单晶硅压力变送器YR-ER102为专利双过载保护膜片设计
3、单晶硅压力变送器优异的静压性能,远非同场合电容式产品所能媲比,静压误差最优可控制在±0.05%/10MPa以内
4、单晶硅压力变送器最高100:1的量程比调节
5、单晶硅压力变送器电磁兼容性(EMC)符合GB/T 18268.1-2008
6、单晶硅压力变送器电路采用微处理器和先进的数字隔离技术的模块化设计,数字化补偿技术对温度和静压进行补偿,使产品极高稳定性、可靠性和极低温度漂移,压力变送器零点、精和重复性度多年不变,长期运行最高10年免维护
7、三种报警电流输出模式用户可选择
8、压力变送器可自由编程组态,总线标准4-20mA/HART输出
9、单晶硅压力变送器具有自诊断能力
10、单晶硅压力变送器在结构上,用户很方便的通过HART通讯手操器和壳外的按钮对变送器进行组态,设置和标定

单晶硅压力变送器性能规格
1、调量程的参考精度(包括从零点开始的线性、回差和重复性):
YR-ER102-A精度:±0.05%
YR-ER102-B精度:±0.075%
YR-ER102-C精度:±0.1%
若TD>10(TD=最大量程/调节量程),则为:
YR-ER102-A:±(0.005×TD)%
YR-ER102-B:±(0.0075×TD)%
YR-ER102-C:±(0.01×TD)%
◆对于量程1B的单晶硅压力变送器,若TD>6(TD=最大量程/调节量程),则为:
YR-ER102-B1B:±(0.0125×TD)%
YR-ER102-C1B:±(0.0166×TD)%
2、环境温度影响
①-20~+65℃时环境温度总影响量为:
YR-ER102-A:±(0.075×TD+0.025)%×Span;每10℃之间±0.04%×Span(TD=1时)
YR-ER102-B:±(0.15×TD+0.05)%×Span,每10℃之间±0.08% (TD=1时)
YR-ER102-C:±(0.15×TD+0.05)%×Span,每10℃之间±0.08% (TD=1时)
② -40℃~-25℃和65℃~85℃时总影响量为:
YR-ER102-A:±(0.1×TD+0.025)%×Span
YR-ER102-B:±(0.2×TD+0.05)%×Span
YR-ER102-C:±(0.2×TD+0.05)%×Span
③过范围影响
YR-ER102-A过范围影响:±0.05%×Span
YR-ER102-B过范围影响:±0.075%×Span
YR-ER102-C过范围影响:±0.075%×Span
④稳定性
YR-ER102单晶硅压力变送器稳定性:±0.15%URL/10年
⑤电源影响
±0.001%/10V(12-36VDC),可忽略不计
3、量程和范围

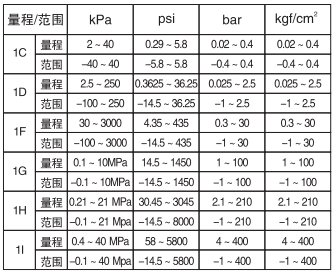

①YR-ER102-A表压变送器量程和范围

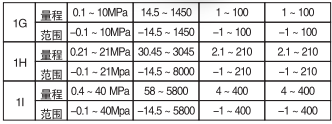

②YR-ER102-B/C表压变送器量程和范围

③量程限
在量程的上下限范围内,可以任意调整。建议选择量程比尽可能低的量程代码,以优化性能特征
④零点设置
零点和量程可以调节到上面表中测量范围内的任何值,只要:标定量程≥最小量程
⑤安装位置影响
与膜片面平行方向的安装位置变化不会造成零漂影响,若 安装位置与膜片面超过90°的变化,量程C有<0.25kPa范围内的零位漂移,其它量程有<0.15kPa范围内的零位影响,均可以通过调节调零校正。无量程影响。
⑥输出信号
2线制4-20mA+HART输出,数字通讯,可选择线性或平方根输出,HART协议加载在4-20mA信号上。
输出信号极限:Imin=3.9mA,Imax=20.5mA
⑦报警电流
低报模式(最小):3.6mA
高报模式(最大):21mA
不报模式(保持):保持故障前的有效电流值
报警电流标准设置:高报模式
⑦响应时间
放大器部件阻尼常数为0.1s;传感器时间常数为0.1-1.6s,取决于量程及量程比。附加的可调时间常数为:0.1-60s
⑧预热时间
<15s
⑨环境温度
-40~+85℃;带液晶显示、氟橡胶密封圈时-40~+65℃
⑩储存温度/运输温度
-50~+85℃;带液晶显示时-40~+85℃
⑪压力极限
从真空至最大量程
⑫过载极限
⑬防爆性能:
⑭电磁兼容性(EMC)
⑮单晶硅压力变送器电磁兼容性(EMC)
压力变送器电磁兼容性
4、安装
①电源及负载条件
电源电压为24V,R≤(Us-12V)/Imax kΩ,其中Imax=23mA
最大电源电压:36VDC
最小电源电压:9VDC(低电压版),13.5VDC(背光LCD液晶 显示、OLED显示)
数字通讯负载范围:230-600Ω
②电气连接
M20×1.5或NPT1/2内螺纹,标配M20×1.5尼龙电缆密封扣,接线端子适用于0.5-2.5mm2导线
③过程连接
NPT1/2内螺纹,可转成NPT 1/2、G1/2以及M20×1.5的外螺纹、KF16真空接口
5、物理规格
①材质
膜片:不锈钢316L、哈氏合金C
过程连接:不锈钢316
填充液:硅油、氟油
压力变送器外壳:铝合金材质、外表喷涂环氧树脂;不锈钢表壳可选
外壳密封圈:丁晴橡胶(NBR)
铭牌:不锈钢304
②重量
单晶硅压力变送器在铝合金表壳,无液晶显示、安装支架和过程连接时重约3.3kg
③外壳防护等级
IP67

单晶硅压力变送器外形尺寸
1、水平配管连接形式(正面)
压力变送器正面尺寸
2、水平配管连接形式(侧面)
压力变送器侧面尺寸

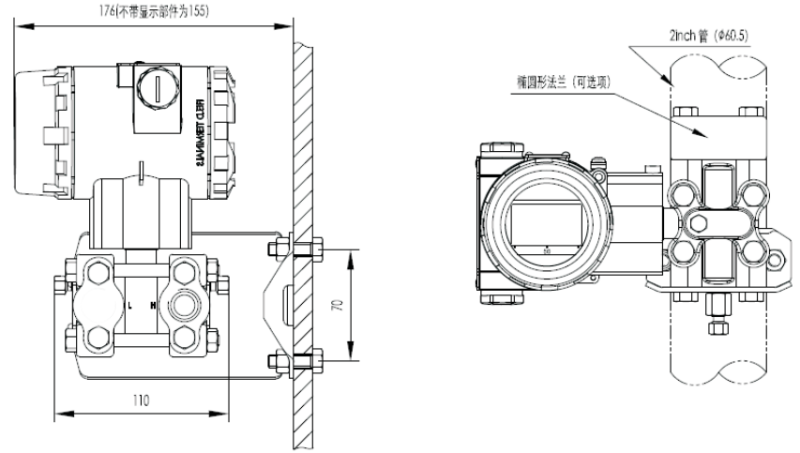

3、墙面连接形式
压力变送器墙面连接形式

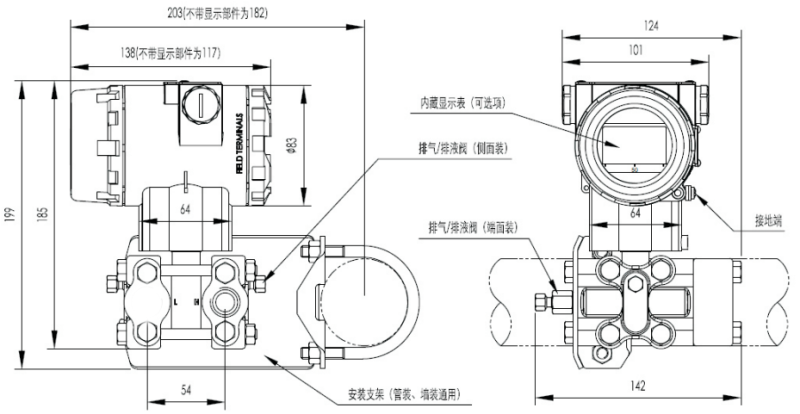

4、垂直配管连接形式
压力变送器垂直配管连接形式

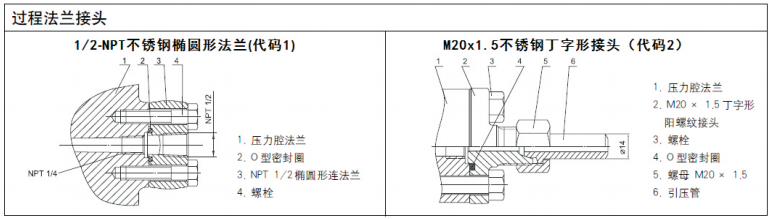

压力变送器过程法兰接头
1、1/2NPT不锈钢椭圆形法兰(代码1)

2、M20×1.5不锈钢丁字型接头(代码2)

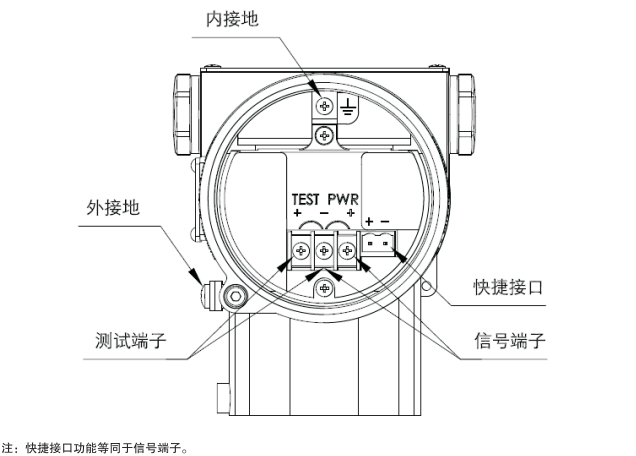

单晶硅压力变送器电气接线图
单晶硅压力变送器电气接线图

单晶硅压力变送器型号和规格代码表

YR-ER102-①②③④⑤⑦⑧⑨⑪-⑭

①单晶硅压力变送器精度
[A]:±0.05%高精度单晶硅压力变送器
[B]:±0.75%精度
[C]:±0.1%精度

②单晶硅压力变送器量程[注1][注2]
----------0.005%高精度YR-ER102-A系列选型代码:
[1C]:0-2kPa~40kPa/(0-200~4000mm H2O)/(0-20~400mbar)
[1D]:0-2.5kPa~250kPa/(0-0.25~25m H2O)/(0-25~2500mbar)
[1F]:0-30kPa~3MPa/(0-3~300m H2O)/(0-0.3~30bar)
[1G]:0-0.1MPa~10MPa/(0-1~100bar)
[1H]:0-0.21MPa~21MPa/(0-2.1~210bar)
[1I]:0-0.4MPa~40MPa/(0-4~400bar)
----------0.075%精度/0.1%精度YR-ER102-B/C系列选型代码:
[1B]:0-0.6kPa~6kPa/(0-60~600mm H2O)/(0-6~60mbar)
[1C]:0-2kPa~40kPa/(0-200~4000mm H2O)/(0-20~400mbar)
[1D]:0-2.5kPa~250kPa/(0-0.25~25m H2O)/(0-25~2500mbar)
[1F]:0-30kPa~3MPa/(0-3~300m H2O)/(0-0.3~30bar)
[1G]:0-0.1MPa~10MPa/(0-1~100bar)
[1H]:0-0.21MPa~21MPa/(0-2.1~210bar)


③膜片材质/填充液
[A]:不锈钢316L/硅油
[B]:不锈钢316L/氟油
[C]:哈氏合金C/硅油
[D]:哈氏合金C/氟油
[E]:不锈钢316L镀金/硅油
[F]:不锈钢316L镀金/氟油
[G]:不锈钢316L涂FEP/硅油
[T]:钽/硅油

④单晶硅压力变送器过程连接/泄放阀
[N]:1/4英寸NPT及7/16英寸UNF螺纹孔/无泄放阀
[B];1/4英寸NPT及7/16英寸UNF螺纹孔/泄放阀装于法兰后部端面
[U]:1/4英寸NPT及7/16英寸UNF螺纹孔/泄放阀装于法兰侧面上部
[D]:1/4英寸NPT及7/16英寸UNF螺纹孔/泄放阀装于法兰侧面下部

⑤单晶硅压力变送器接液密封材质
[N]:丁腈橡胶(NBR)
[F]:氟橡胶(FKM)
[P]:聚四氟乙烯(PTFE)

⑥特殊功能
[N]:无(标准配置)
[F]:平方根输出
[O]:禁油处理(氧气测量限氟油填充液,氟橡胶密封圈、<6MPa、<60℃)
[P]:防雷击功能
[X]:定制产品

⑦单晶硅压力变送器安装支架
[N]:无安装支架
[1]:不锈钢
[2]:镀锌碳钢(标准配置)

⑧过程连接附件
[N]:无
[1]:1/2英寸NPT内螺纹不锈钢椭圆形法兰
[2]:M20×1.5外螺纹不锈钢丁字形接头

⑨显示器选项
[N]:无显示表头
[2]:YR-ER102带LCD背光液晶显示(-20℃)
[3]:YR-ER102带OLED显示(-40℃)

⑩防爆选项
[N]:基本型
[A]:本安型,NEPSI
[D]:隔爆型,NEPSI
[B]:本安型,ATEX
[E]:隔爆型,ATEX

⑪压力变送器现场安装位号标牌
[N]:无
[1]:位号位于铭牌内
[2]:悬挂式不锈钢位号标牌

⑫单晶硅压力变送器说明书
[C]:配中文说明书
[E]:配英文说明书

⑬壳体选项
[N]:铝合金壳体,电气接口M20×1.5
[T]:铝合金壳体,电气接口NPT1/2(无电缆引入装置及盲堵)
[S]:不锈钢316壳体,电气接口M20×1.5

⑭附加可选择(-)
[V]:低电压版
[1]:第三方检测报告(5点检测)
[2]:第三方检测报告(9点检测)
[M]:RS485-Modbus RTU通讯协议
[P]:Profibus PA通讯协议

[注1]:不同精度压力变送器应对应选表压量程代码。
[注2]:量程选“1C”、“1D”、“1F”时,默认过载为16MPa;如需过载40MPa时,需备注说明。

单晶硅压力变送器选型举例

例:YR-ER102-B1CANNP1N2N1CN
[YR-ER102]:表压变送器
[B]:基本误差±0.075%
[1F]:量程0-1.6MPa
[A]:接液部分为不锈钢 316L膜片,填充液为硅油
[N]:过程连接接口:1/4英寸NPT及7/16英寸UNF螺纹孔,无泄放阀
[N]:接液密封圈为丁腈橡胶(NBR)
[P]:带防雷击功能
[1]:不锈钢安装支架
[N]:过程连接附件无
[2]:LCD背光液晶显示
[N]:基本型单晶硅压力变送器(非防爆变送器)
[1]:位号标于铭牌内
[C]:中文使用说明书
[N]:铝合金壳体,电气接口M20×1.5

看图识单晶硅压力变送器
