流量积算仪 YR-GFK

2018/4/7 16:12:41 人评论 次浏览 分类:流量积算仪  仪表地址:http://yunrun.com.cn/product/999.html

昌晖YR-GFK系列流量积算仪适用于各种液体、蒸汽、一般气体等的流量高精度、高可靠性测量控制,流量积算仪内置24种数学模型,4种外形,可与各种流量传感器或差压变送器配套使用,进行采集、显示、控制、远传、通讯、打印、质量流量积算和体积流量积算等处理,构成数字流量采集系统及流量控制系统。流量积算仪

YR-GFK流量积算仪特点
1、精度0.2%;进口元器件,SMT焊接工艺生产,流量积算仪返修率≤4‰,可长期高可靠、高精度、高稳定运行与各种复杂环境
2、流量积算仪位双屏显示: PV窗(整五位显示)显示瞬时流量值;在参数设定状态下,显示参数符号;可设定为显示流量、压力补偿、温度补偿输入值。SV窗(整八位显示)显示累积流量值;在参数设定状态下,显示设定参数值
3、具备多种信号输入,一台仪表可配接各种差压信号(差压式流量计)、线性信号(电磁流量计)及脉冲信号(涡街流量计),可自由选择多种补偿方式(温度补偿、压力补偿、温压补偿等)
4、流量积算仪具有简单的容错功能,在温压补偿或出入口温度测量信号异常时,可切换为事先设定的工况常量进行补偿运算
5、采用查表法进行密度补偿,可全自动对过热蒸汽、饱和蒸汽进行精度极高的积算控制,内置24种流量积算公式,适应各测量场合;带流量系数K自动演算功能。
6、特殊设计的WDT电路、上电复位电路和断电数据保护电路确保仪表通电运行正常;内置3.3V干电池,断电数据不丢失,断电数据保护不用后备电源,保护时间不低于3年
7、可对测量介质进行定量/批量控制(带启动、停止、清零功能)
8、流量积算仪可带RS232C打印功能,具有手动、定时、报警打印功能
9、可带两路模拟量变送输出
10、支持RS485、RS232串行接口,采用标准MODBUS RTU通讯协议
11、带DC24V馈电输出,为现场变送器配电
12、流量积算仪输入、输出、电源、通讯相互之间采用光电隔离技术
13、参数设定密码锁定,参数设置断电永久保存,具备参数恢复系统原始设置功能
14、YR-GFK流量积算仪为亚克力面板、高可靠性硅胶按键、拔插式结构(不拆线就能更换表芯)
15、YR-GFK系列流量积算仪有160×80mm、80×160mm、96×96mm、96×48mm4种外形尺寸可供用户选择

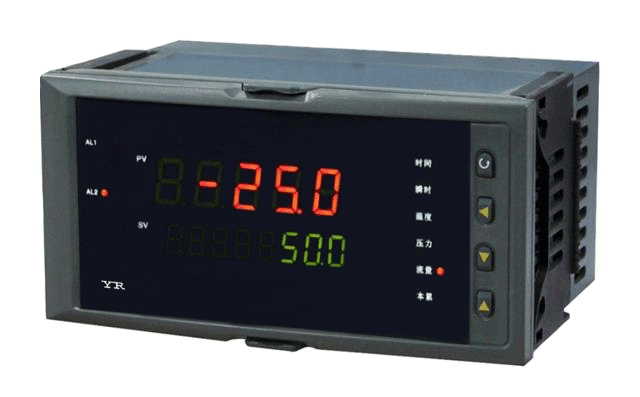

YR-GFK80流量积算仪   YR-GFSK80流量积算仪   YR-GFK90流量积算仪
YR-GFK80流量积算仪                                           YR-GFSK80流量积算仪                             YR-GFK90流量积算仪
外形尺寸:160×80×110mm                                   外形尺寸:80×160×110mm                      外形尺寸:96×96×110mm
开孔尺寸:152×76mm                                           开孔尺寸:76×152mm                               开孔尺寸:92×92mm

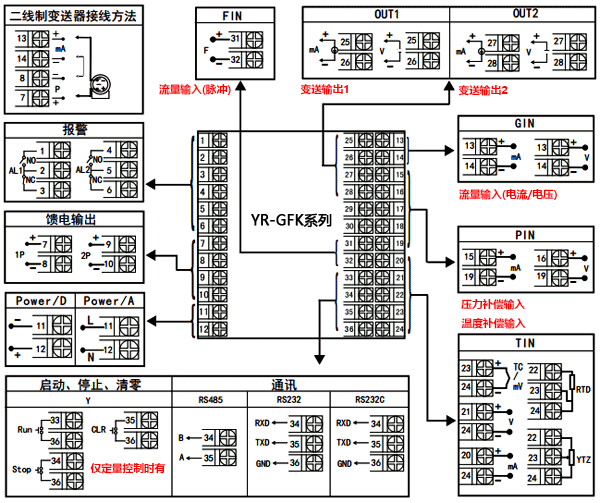

流量积算仪接线图
本流量积算仪为拔插式结构,不用拆线就能更换表芯。各种外形尺寸流量积算仪接线图均相同
YR-GFK流量积算仪接线图

说明:
1、特殊订货产品与本接线图不同之处,以随机接线图为准!如果带两路馈电输出时,电流信号输入端的两个地必须短接(仪表端子19和24脚短接)。
2、流量电压和电流信号输入必须通过仪表电路板上J1和J2短路环切换。

YR-GFK系列智能流量积算仪选型表


YR-GF①②-③④⑤-⑥⑦⑧-⑨⑩-⑪-⑫-⑬
①选型代码      仪表外形尺寸
K4                   96×48mm
K8                   160×80mm
SK8                 160×80mm
K9                   96×96mm
②选型代码      控制作用
01                   无补偿输入
02                   带温度压力补偿流量积算仪             注1
③选型代码      通信方式                                              说明
0                     无通信                                                 标准出厂配置
2                     RS232通信
3                     打印口
8                     RS485通信
④选型代码      控制输出(OUT1)                                  说明
0                     无输出                                                 标准出厂配置
1                     继电器报警输出
2                     瞬时流量变送输出为4-20mA                RL≤600Ω
3                     瞬时流量变送输出为0-10mA                RL≤1.2KΩ
4                     瞬时流量变送输出为1-5V                     RL≥250KΩ
5                     瞬时流量变送输出为0-5V                     RL≥250KΩ
8                     瞬时流量变送输出为0-20mA                RL≤600Ω
⑤选型代码      第二变送输出输出(OUT2)                     说明
0                     无输出
2                     瞬时流量变送输出为4-20mA                RL≤600Ω
3                     瞬时流量变送输出为0-10mA                RL≤1.2KΩ
4                     瞬时流量变送输出为1-5V                     RL≥250KΩ
5                     瞬时流量变送输出为0-5V                     RL≥250KΩ
8                     瞬时流量变送输出为0-20mA                RL≤600Ω
⑥选型代码      流量信号输入类型                                说明
A                     4-20mA                                              注2
B                     0-10mA                                              注2
C                     1-5V                                                   注2
D                     0-5V                                                   注2
E                      0-10V(特殊定制输入)                          注2
F                      频率输入(0-5kHz)                               注2
M                     脉冲-集电极开路                                 注2
⑦选型代码      压力补偿信号输入类型                         说明
N                    无压力补偿输入                                    注3
A                     4-20mA压力补偿输入                          注3
B                     0-10mA压力补偿输入                          注3
C                     1-5V压力补偿输入                               注3
D                     0-5V压力补偿输入                               注3
⑧选型代码      温度补偿信号输入类型                         说明
N                    无温度补偿输入                                    注4
A                     4-20mA                                              注4
B                     0-10mA温度补偿输入                          注4
C                     1-5V温度补偿输入                               注4
D                     0-5V温度补偿输入                               注4
G                     Pt100温度补偿输入                             注4
E                      E分度号热电偶温度补偿输入                注4
K                      K分度号热电偶温度补偿输入               注4
⑨选型代码      第一报警方式
N                    无报警
H                    上限报警
L                     下限报警
⑩选型代码      第二报警方式
N                    无报警
H                    上限报警
L                     下限报警
⑪选型代码      定量控制及外部事件输入                     说明
N                    无定量控制功能  标准出厂配置
Y                     流量定量控制(外部启动、停止、清零输入)   流量定量控制仪选型移步http://yunrun.com.cn/product/1902.html
⑫选型代码      馈电输出                                             说明
N                    无馈电
P                     1路DC24V馈电输出                             给现场1个两线制变送器供电
2P                   2路DC24V馈电输出                             给现场2个两线制变送器供电
P(12/24)         DC12V馈电输出和DC24V馈电输出       给现场涡街流量计供电
⑬选型代码      流量积算仪供电方式                             说明
W                   DC12-36V供电
T                     AC/DC100-240V
                                交流电源时50-60Hz
注1:如用户选择特定曲线补偿输入(查表法)时,请在订货时提供相关技术参数或密度表格。
注2:本积算仪流量输入信号可以在4-20mA、0-10mA、1-5V、0-5V和频率输入信号之间切换,切换流量输入信号时,通过修改仪表二级参数中流量输入信号类型代码和改变电路板短路环就可以完成
注3:流量积算仪压力补偿输入信号可以在4-20mA、0-10mA、1-5V和0-5V输入信号之间自由切换切换,通过修改仪表二级参数中压力补偿输入信号类型代码就可以完成
注4:本流量积算仪温度补偿输入信号可以在4-20mA、0-10mA、1-5V、0-5V、Pt100、E型热电偶和K型热电偶输入信号之间自由切换。切换温度输入信号时,通过修改仪表二级参数中温度补偿输入信号类型代码就可以完成


常用选型举例
1、与电磁流量计等线性信号输出配套的流量积算仪型号
①无补偿流量积算仪+4-20mA流量输入+4-20mA变送输出+上下限报警+DC24V馈电
YR-GFK801-020-ANN-HL-N-P-T  (横式)
YR-GFKS801-020-ANN-HL-N-P-T(竖式)
YR-GFK901-020-ANN-HL-N-P-T  (方形)


②无补偿流量积算仪+4-20mA流量输入+4-20mA变送输出+RS485通信+上下限报警+DC24V馈电
YR-GFK801-820-ANN-HL-N-P-T  (横式)
YR-GFKS801-820-ANN-HL-N-P-T(竖式)
YR-GFK901-820-ANN-HL-N-P-T  (方形)


2、与差压式流量计(指标准孔板、标准喷嘴,经典文丘里管、机翼测风装置、双文氏里管、V锥流量计、楔形流量计、插入式多喉径流量计、威力巴、阿牛巴等)配套流量积算仪型号
①无补偿流量积算仪:4-20mA流量输入+4-20mA变送输出+上下限报警+DC24V馈电
YR-GFK801-020-ANN-HL-N-P-T  (横式)
YR-GFKS801-020-ANN-HL-N-P-T(竖式)
YR-GFK901-020-ANN-HL-N-P-T  (方形)


②无补偿流量积算仪:4-20mA流量输入+4-20mA变送输出+RS485通信+上下限报警+DC24V馈电
YR-GFK801-820-ANN-HL-N-P-T  (横式)
YR-GFKS801-820-ANN-HL-N-P-T(竖式)
YR-GFK901-820-ANN-HL-N-P-T  (方形)


③带补偿流量积算仪:4-20mA流量输入+4-20mA压力补偿+Pt100温度补偿+4-20mA变送输出+上下限报警+DC24V馈电
YR-GFK802-020-AAG-HL-N-2P-T  (横式)
YR-GFKS802-020-AAG-HL-N-2P-T(竖式)
YR-GFK902-020-AAG-HL-N-2P-T  (方形)


④带补偿流量积算仪:4-20mA流量输入+压力补偿+温度补偿+RS485通信+4-20mA变送输出+上下限报警+DC24V馈电
YR-GFK802-820-AAG-HL-N-2P-T  (横式)
YR-GFKS802-820-AAG-HL-N-2P-T(竖式)
YR-GFK902-820-AAG-HL-N-2P-T  (方形)


测过热蒸汽流量积算仪型号和测饱和蒸汽流量积算仪型号选用带温压补偿流量积算仪就行,修改仪表参数就能使用

3、与涡街流量计配套流量积算仪型号
①无补偿流量积算仪:频率流量输入+4-20mA变送输出+上下限报警+DC24V馈电
YR-GFK801-020-FNN-HL-N-P-T  (横式)
YR-GFKS801-020-FNN-HL-N-P-T(竖式)
YR-GFK901-020-FNN-HL-N-P-T  (方形)


②无补偿流量积算仪:RS485通信+频率流量输入+4-20mA变送输出+上下限报警+DC24V馈电
YR-GFK801-820-FNN-HL-N-P-T  (横式)
YR-GFKS801-820-FNN-HL-N-P-T(竖式)
YR-GFK901-820-FNN-HL-N-P-T  (方形)


③带补偿流量积算仪:频率流量输入+4-20mA压力补偿输入+Pt100温度补偿输入+4-20mA变送输出+上下限报警+DC24V馈电
YR-GFK802-020-FAG-HL-N-2P-T  (横式)
YR-GFKS802-020-FAG-HL-N-2P-T(竖式)
YR-GFK902-020-FAG-HL-N-2P-T  (方形)


④蒸汽计量中常使用涡街流量计测量蒸汽流量,流量积算仪带温度和压力补偿,这种蒸汽流量积算仪型号如下:
YR-GFK802-020-FAG-HL-N-2P-T  (横式)
YR-GFKS802-020-FAG-HL-N-2P-T(竖式)
YR-GFK902-020-FAG-HL-N-2P-T  (方形)
YR-GFK802-820-FAG-HL-N-2P-T  (横式)
YR-GFKS802-820-FAG-HL-N-2P-T(竖式)
YR-GFK902-820-FAG-HL-N-2P-T  (方形)
