流量积算仪 SWP-LK

2018/2/5 16:58:20 人评论 次浏览 分类:流量积算仪  仪表地址:http://yunrun.com.cn/product/794.html

流量积算仪适用于各种液体、蒸汽、一般气体等的流量测量控制,SWP-LK802-02-AAG-HL-2P系列流量积算仪通常与标准节流装置(指标准孔板、标准喷嘴,经典文丘里管、机翼测风装置、双文氏里管、V锥流量计、楔形流量计和插入式多喉径流量计)、涡轮流量计、涡街流量计、电磁流量计、超声波流量计等流量传感器或差压变送器配套使用。尤其适用于过热蒸汽流量和饱和蒸汽的流量及热能测量积算控制。

流量积算仪特点
1、智能流量积算仪采用查表法对饱和蒸汽和过热蒸汽进行密度补偿,对过热蒸汽流量和饱和蒸汽流量进行精度极高的积算控制
2、可随意改变智能流量积算仪输入信号类型。可配接各种差压、压力及频率式流量传感器,自由选择多种补偿方式
3、可根据参数设定自动演算出流量系数K,使参数设定更简便,更精确
4、香港昌晖自动化仪还提供高精度定量控制流量积算。可对测量介质进行定量/批量控制(带启动停止清零功能)
5、流量积算仪采用标准MODBUS RTU通信协议可与各种带串行输入/输出的设备进行双向通信,组成网络控制系统
6、SWP-LK802-02-AAG-HL-2P系列可显示整五位的瞬时流量测量值、温度补偿测量值、压力补偿测量值、流量(差压、频率)测量值等及整十一位的流量累积测量值(0-99999999999字),可精确到小数点后三位(0.001)进行累积,可设定仪表内部参数使最大累积值达到999999999.99×100
7、流量积算仪具有小信号切除功能
8、智能流量积算仪带瞬时流量变送输出,通常为4-20mA
9、仪表有两路24VDC馈电输出,可以为现场2个二线制变送器提供电源

流量积算仪技术指标
◆ 流量输入信号:模拟信号:4-20mA、0-10mA、0-20mA、0-5V、1-5V;频率信号:0-10KHz
压力补偿信号:4-20mA、0-10mA、1-5V、0-5V、
温度补偿信号:Pt100分度号、K分度号、E分度号、4-20mA、0-10mA、0-5V、1-5V
◆  瞬时流量变送输出:0-10mA,4-20mA,0-5V,1-5V
报警输出:流量积算仪可选择上限、下限报警输出继电器输出(带回差);AC220V/3A;DC24V/6A
通讯输出:采用标准MODBUS RTU通信协议;通讯接口:RS485,RS232,波特率1200-9600bps内部设定
馈电输出:DC24±1V,负载电流≤30mA
数学模型:有多种数学模型可供用户选择,详见说明书附录“流量积算仪数学模型”
显示方式:智能流量积算仪瞬时流量测量值在0-99999显示;流量积算仪累积值0-99999999999显示
流量积算仪精度:±0.5%FS
频率转换精度:±1脉冲(LMS)一般优于0.2%
定量控制:流量积算仪可选择继电器流量定量到控制,LED输出指示
报警:(带回差),用户可自由设定
打印控制:直接配接串行打印机(TP-16ASH系列微打可以直接与流量连接,仪表选配RS232打印接口
参数设定:面板轻触式按键数字设定;流量积算仪参数设定值断电后永久保存
保护方式:电源欠压自动复位;工作异常自动复位(Watch Dog)
使用环境:环境温度0-50℃;相对湿度≤85%RH;避免强腐蚀性气体
功耗:≤5W(AC220V);≤4W(AC90-265V开关电源);≤4W(DC24V电源供电)
仪表电源:常规型AC220V %(50Hz);特殊型AC90V-265V开关电或DC24V开关电源
SWP-LK80SWP-LKS80 流量积算仪

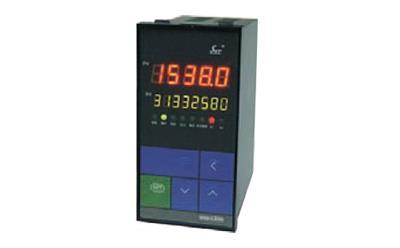

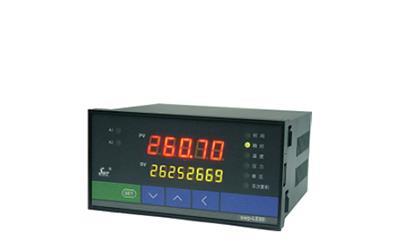

SWP-LK802-02-AAG-HL-2P 横式流量积算仪                               SWP-LKS802-02-AAG-HL-2P竖式流量积算仪
外形尺寸:160×80×144mm                                                           外形尺寸:80×160×140m
开孔尺寸:152×76mm                                                                   开孔尺寸:76×152mm
精度:0.5%(如果需要0.2%精度仪表,请选择YR-GFK系列)        精度:0.5%(如果需要0.2%精度仪表,请选择YR-GFK系列)
SWP-LK90 流量积算仪

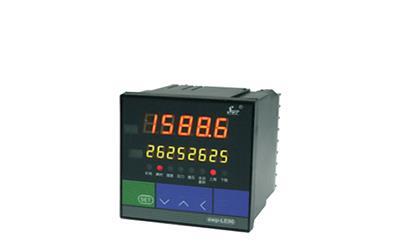

SWP-LK90 方形流量积算仪
外形尺寸:96×96×115m
开孔尺寸:92×92mm
精度:0.5%(如果需要0.2%精度仪表,请选择YR-GFK系列)

SWP-LK系列流量积算仪选型表
SWP-①②-③④-⑤⑥⑦-⑧⑨-⑩-⑪
①外形特征
LK80                             160×80mm智能流量积算仪,横式
LKS80                           80×160mm智能流量积算仪,竖式
LK90                             96×96mm智能流量积算仪,方形
②控制作用
1                                   单纯流量显示和累计,无补偿输入
2                                   带温度和压力补偿流量积算仪
3                                   饱和蒸汽带温度压力补偿-查表法
4                                   过热蒸汽带温度压力补偿-查表法
③通讯方式
0                                   无通讯
2                                   RS232通讯
3                                   打印接口
4                                   RS422通讯
8                                   RS485通讯
④瞬时流量值变送输出方式
0                                   无输出
2                                   瞬时流量4-20mA变送输出
3                                   瞬时流量0-10mA变送输出
4                                   瞬时流量1-5V变送输出
5                                   瞬时流量0-5V变送输出
⑤流量输入类型
A                                   4-20mA                      流量积算仪流量输入信号可以在4-20mA、0-10mA、1-5V、0-5V和频率B                                   0-10mA                      输入信号之间切换切换流量输入信号时,通过修改仪表二级参数中流量输
C                                   1-5V                           入信号类型代码就可以完成

D                                   0-5V
F                                   频率输入(0-5kHz),信号来自涡街流量计
M                                  0-20mA输入
⑥压力补偿信号输入类型
N                                  无压力补偿
A                                   4-20mA                      流量积算仪压力补偿输入信号可以在4-20mA、0-10mA、1-5V和0-5V输
B                                   0-10mA                      入信号之间
自由切换切换温度输入信号时,通过修改仪表二级参数中压力
C                                   1-5V                           补偿 输入信号类型代码就可以完成

D                                   0-5V
R                                   用户特定输入
⑦温度补偿输入信号类型
N                                  无温度补偿
A                                   4-20mA
B                                   0-10mA
C                                   1-5V
D                                   0-5V
G                                  Pt100铂电阻温度补偿输入
E                                   E分度号热电偶温度补偿输入
K                                   K分度号热电偶温度补偿输入
R                                   用户特定输入
⑧第一报警
N                                  无报警
H                                  上限报警
L                                   下限报警
B                                   流量定量到控制------自动启动
C                                   流量定量过程控制----自动启动
D                                   流量定量到控制------手动启动
⑨第二报警
N                                  无报警
H                                  上限报警
L                                   下限报警
B                                   流量定量到控制------自动启动
C                                   流量定量过程控制----自动启动
⑩馈电输出
N                                   无DC24V馈电输出
P                                   1路DC24V馈电输出
2P                                 2路DC24V馈电输出
P(12V)                           1路DC12V馈电输出,给现场涡街流量计供电
⑪供电方式
省略                               AC220V供电
W                                  DC24V供
T                                    AC90-265V供电(开关电源)
注1:SWP-LK802、SWP-LK803、SWP-LK804系列智能流量积算仪可通过设定仪表二级参数互相切换。
注2:SWP-LK902、SWP-LK903、SWP-LK904系列智能流量积算仪可通过设定仪表二级参数互相切换。
注3:流量积算仪流量信号输入除0-20mA、脉冲-集电极开路两种输入信号外,其余信号均可通过设定仪表二级参数自由更改。
注4:如用户选择特定曲线补偿输入(查表法)时,请在订货时提供相关技术参数或密度表格。

最常用流量积算仪型号
SWP-LK801-00-A-NN-P                  SWP-LK801-01-A-HL-P                  SWP-LK801-02-A-HL-P
SWP-LK801-82-A-HL-P
SWP-LK801-81-A-HL-P                  SWP-LK802-00-AAG-NN-2P
SWP-LK802-01-AAG-HL-2P
SWP-LK802-02-AAG-HL-2P           SWP-LK802-82-AAG-HL-2P
SWP-LK802-81-AAG-HL-2P             SWP-LK902-00-AAG-NN-2P          SWP-LK902-01-AAG-HL-2P
SWP-LK902-02-AAG-HL-2P             SWP-LK902-82-AAG-HL-2P           SWP-LK902-81-AAG-HL-2P
SWP-LK901-00-F-NN-P                   SWP-LK901-01-F-HL-P                  SWP-LK901-02-F-HL-P
SWP-LK901-82-F-HL-P                    SWP-LK901-81-F-HL-P                  SWP-LK802-00-FAG-NN-2P
SWP-LK802-01-FAG-HL-2P
SWP-LK802-02-FAG-HL-2P           SWP-LK802-82-FAG-HL-2P
SWP-LK802-81-FAG-HL-2P

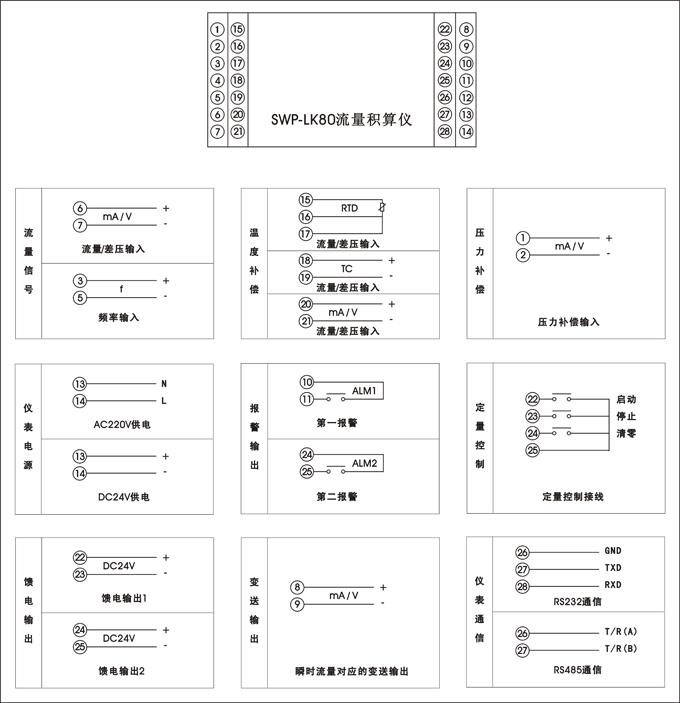

SWP-LK80流量积算仪接线图
SWP-LK80流量积算仪接线图

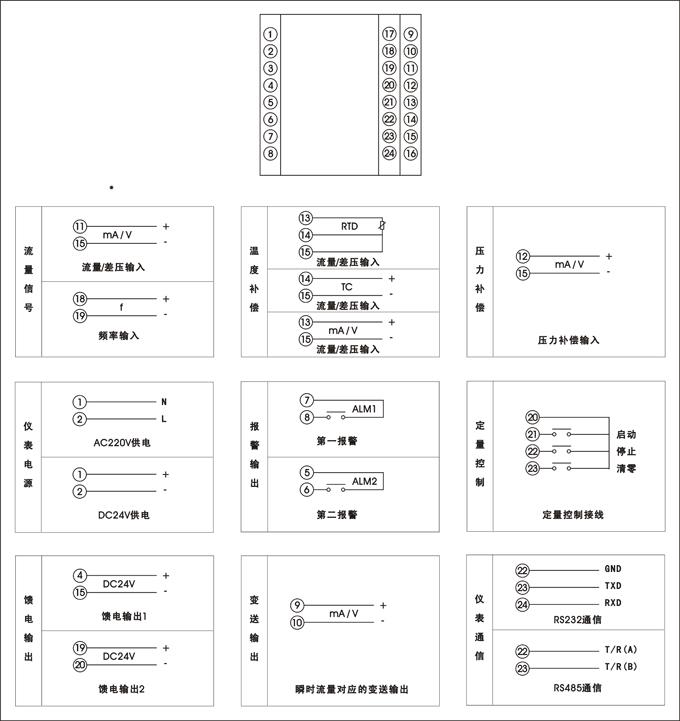

SWP-LK90流量积算仪接线图

SWP-LK90流量积算仪接线图

流量积算仪累计清零方法
1、本次累积值断电或复位后不保持,清为零。按压同时按压“SET”键和“▼”键即可实现手动清零。
2、仪表总累积值满整十一位后将自动清零。如中途需清零,按“SET”键,将参数CLK用“”键和“”设定为111后,在PV显示测量值的状态下,同时按压“SET”键和“▼”键即可实现手动清零。
3、如流量积算仪为定量控制带外接开关,按压外接“清零”键,即实现手动清零。

流量积算仪哪儿买价格最便宜?
香港昌晖是国内知名流量积算仪厂家,产品性能稳定可靠,经销商遍布全国各地,直接厂家购买价格最实惠(流量积算仪厂家电话:0871-65127691),还可以免费获得选型及使用过程中的技术支持。

昌晖0.5%精度流量积算仪SWP-LK系列已经被用户所熟知,现在我们又推出了0.2%精度高性能流量积算仪YR-GFK系列,在外观、精度、软件、稳定性和使用寿命上达到欧美仪表相同品质,价格和原来一样,我们的增值服务期待您的关注!!

共有访客发表了评论 网友评论

  客户姓名:
邮箱或QQ:
验证码: 看不清楚?
  1. 近日公司使用你公司SWP-LK802型流量积算仪进行流量计量,按我公司要求要进行仪表数据采集,SWP-LK802表支持modbus通讯,但是如何进行温压流数据的采集呢?请大神有空出一篇教程指导。我这边使用kepware进行OPC采集

    匿名用户
     2018/5/5 17:28:14
  2. 近日公司从贵公司购买了SWP-LK802-82-AAG-HL-2P型流量积算仪进行流量积量,按公司要求要进行仪表数据采集,该表支持modbus通讯,但是如何进行温压流数据的采集呢?请技术大神有空出一篇教程指导。我这边使用kepware进行OPC采集

    匿名用户
     2017/12/17 13:22:33
  3. SWP-LK流量积算仪累积流量清零怎样操作?

    匿名用户
     2016/10/26 0:00:00
    2016/10/26 0:00:00
    管理员回复:

    本次累积值断电或复位后不保持,清为零。按压同时按压SET键和▼键即可实现手动清零。 仪表总累积值满整十一位后将自动清零。如中途需清零,可将仪表一级参数CLK设定为111后,在PV显示测量值的状态下,按压同时按压SET键和▼键即可实现手动清零。
