热量积算仪 YR-GFQ

2018/1/23 0:36:06 人评论 次浏览 分类:流量积算仪  仪表地址:http://yunrun.com.cn/product/1253.html

YR-GFQ系列热量积算控制仪针对现场温度、流量等各种信号进行采集、显示、控制、远传、通讯、打印等处理,构成数字采集系统及控制系统,适用于水暖等供热系统及热交换系统,对传热、传质实现在线计量,从而为企业能源管理、能源消耗计量、技术经济提供依据。

热量积算仪特点
◆ 双屏LED数码显示,具有极宽的显示测量范围,可显示整五位的瞬时流量测量值、入口/出口温度测量值、流量(差压、频率)测量值等,及整十一位的流量累积测量值,0.2%级测量精度,0.1%级累积精度
◆ 具备37种信号输入功能,可配接各种差压信号(孔板装置)、线性信号(电磁流量计)及脉冲信号(涡街流量计)
◆ 简单的容错功能:入口温度、出口温度测量信号异常时,用热量积算仪用对应的手动设定值进行补偿运算
◆ 特殊设计的WDT电路、上电复位电路和断电数据保护电路确保热量积算仪通电运行正常;内置3.3V干电池,断电数据不丢失,断电数据保护不用后备电源,保护时间不低于3年
◆ 可带两路模拟量变送输出
◆ 支持RS485、RS232串行接口,采用标准MODBUS RTU通讯协议
◆ 热量积算仪可带RS232C打印功能,具有手动、定时、报警打印功能
◆ 带DC24V馈电输出,为现场变送器配电
◆ 输入、输出、电源、通讯相互之间采用光电隔离技术
◆ 参数设定密码锁定,参数设置断电永久保存,热量积算仪具备参数恢复系统原始设置功能
◆ 热量积算仪有四种外形尺寸供用户选择

热量积算仪仪表面板
热量积算仪YR-GFQS812YR-GFQ812

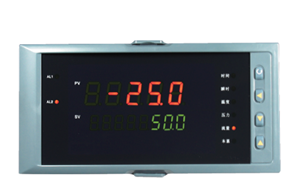

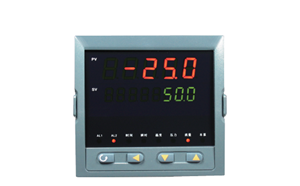

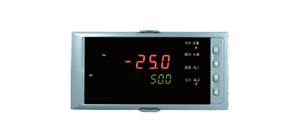

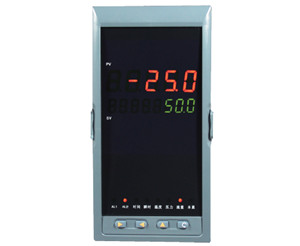

外形:160×80mm                                                   外形:80×160mm                                  外形:96×96mm

型号:YR-GFQ812                                                   型号:YR-GFQS812                                型号:YR-GFQ812
YR-GFQ412
外形:96×48mm

型号:YR-GFQ412

热量积算仪接线图
热量积算仪接线图

智能热量积算仪选型

YR-GFQ①②-③④⑤-⑥⑦⑧-⑨⑩-⑪-⑫-⑬
①代码                                   仪表外形尺寸                                           说明
9                                            96×96mm                                              开孔尺寸:92×92mm
8                                            160×80mm                                            开孔尺寸:152×76mm
S8                                          80×160mm                                            开孔尺寸:76×152mm
4                                            96×48mm                                              开孔尺寸:92×45mm
②代码                                   控制作用                                                 说明
12                                          热量积算+进/出口温度补偿+2限报警
③代码                                    通讯方式                                                说明
0                                            无通讯                                                    标准出厂配置
2                                            RS232
3                                            RS232C打印口
8                                            RS485
④代码                                   变送输出OUT1                                        说明
0                                            无变送输出                                             标准出厂配置
2                                            4-20mA (RL≤600Ω)
3                                            0-10mA (RL≤1.2KΩ)
4                                            1-5V   (RL≥250KΩ)
5                                            0-5V   (RL≥250KΩ)
8                                            0-20mA (RL≤600Ω)
⑤代码                                    变送输出OUT2                                       说明
0                                            无变送输出                                              标准出厂配置
2                                            4-20mA (RL≤600Ω)                           [注4]
3                                            0-10mA (RL≤1.2KΩ)                          [注4]
4                                            1-5V   (RL≥250KΩ)                            [注4]
5                                            0-5V   (RL≥250KΩ)                            [注4]
8                                            0-20mA (RL≤600Ω)                           [注4]
⑥代码                                    流量信号输入信号类型                            说明
A                                            4-20mA
B                                            0-10mA
C                                            1-5V
D                                            0-5V
E                                             0-10V
F                                             频率输入(0-5kHz)                               [注4]
M                                           脉冲-集电极开路
⑦代码                                    进口温度输入信号类型                              说明
A                                            4-20mA
B                                            0-10mA
C                                            1-5V
D                                            0-5V
G                                            Pt100


⑧代码                                    出口温度输入信号类型                              说明
A                                             4-20mA
B                                             0-10mA
C                                             1-5V
D                                             0-5V
G                                             Pt100

⑨代码                                    第一报警方式                                            说明
N                                            无报警
H                                            上限报警 标准出厂配置
L                                             下限报警
⑩代码                                    第二报警方式                                            说明
N                                            无报警
H                                            上限报警
L                                             下限报警 标准出厂配置
⑪代码                                    定量控制及外部事件输入                          说明
N                                            无定量控制功能 标准出厂配置
Y                                             定量控制+外部启动、停止、清零输入
⑫代码                                    馈电输出                                                  说明
N                                            无馈电
P                                            1路DC24V馈电输出                                  输出电流≤30mA(负载电阻≥750Ω)
2P                                          2路DC24V馈电输出                                  输出电流≤30mA(负载电阻≥750Ω)
⑬代码                                    仪表电源                                                  说明
T                                             交流/直流100-240V供电 标准出厂配置
W                                            DC24V供电
备注
[注1] 热量积算仪选型时请根据接线图来选择功能,由于尺寸小的仪表接线端子少带不了全功能,有的功能在同组端子上只能选择其中一种功能。
[注2] 在写热量积算仪型号时必须完整,没有选到的功能项不能省略。
[注3] 如涡街流量计需使用配电功能,可将热量积算仪第二路变送输出作为配电功能,此时第二路变送输出无效。
[注4] 脉冲信号输入时,热量积算仪不能选择第二路变送输出。

热量积算仪选型举例
YR-GFQ812-020-AGG-HL-N-P-T                YR-GFQ812-820-AGG-HL-N-P-T
YR-GFQ812-020-FGG-HL-N-P-T                 YR-GFQ812-820-FGG-HL-N-P-T
